2채널 블랙박스 ITRONICS, ITB-7000PLUS 설치하기

(ALL)

편집일: 2022년 4월 25일 11:15 오전

블랙박스 설치방법은 일반방법과 동일하다. 다만 ITRONICS 제품구성품에 Dual Fuse 가 없으니 별도 주문하는것이 좋다. ITB-7000PLUS 전원 연결시, 노란색B+는 KEY OFF 시 전류가 흐르는 상시에, 빨간색 ACC는 KEY OFF시 전류가 흐르지 않는 일반전원 연결에, 검정색은 Ground에 연결한다.

ITB-7000PLUS 휴즈를 연결시에는 다리에 묶지 말고 별도의 휴즈 (Dual Fuse등)를 사용하여 추후에 전기적 이슈가 없게 한다. 또한 와이어 연결시에는 Shrink Tube를 사용하도록 한다.

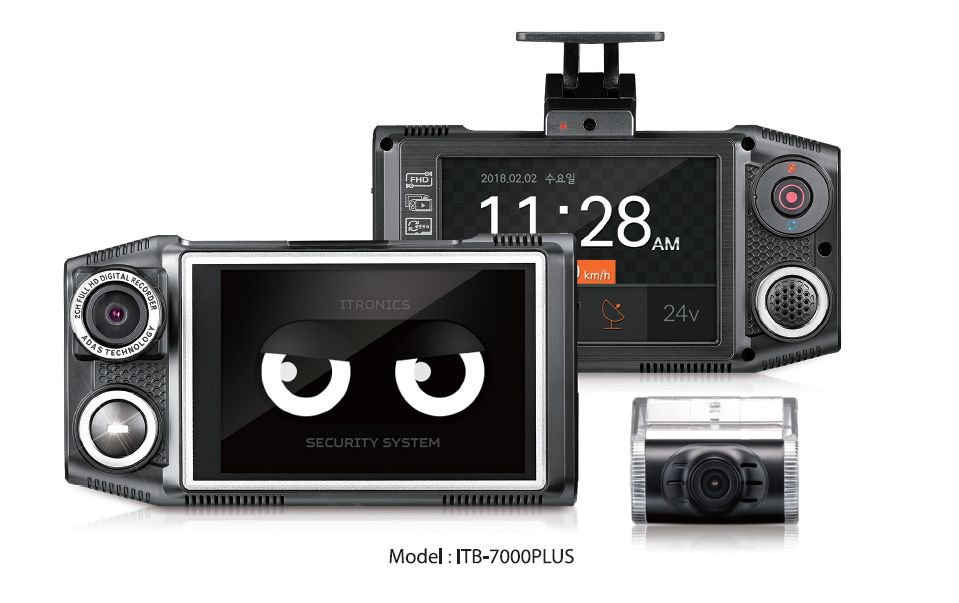

2채널 블랙박스 ITRONICS, ITB-7000PLUS 설치하기, ITRONICS, ITB-7000PLUS 제품. Credit: [ITB-7000PLUS] 전자 매뉴얼|베콤카 (bekomcar.com)

ITRONICS, ITB-7000PLUS 제품. Credit: [ITB-7000PLUS] 전자 매뉴얼

ITB-7000PLUS 블랙박스 일반적인 설치방법과 동일하다, 전체 메뉴얼은 필요시 다운로드하여 사용한다.

추가적인 설치메뉴얼 및 방법등은 ITRONICS 홈페이지를 참고한다.

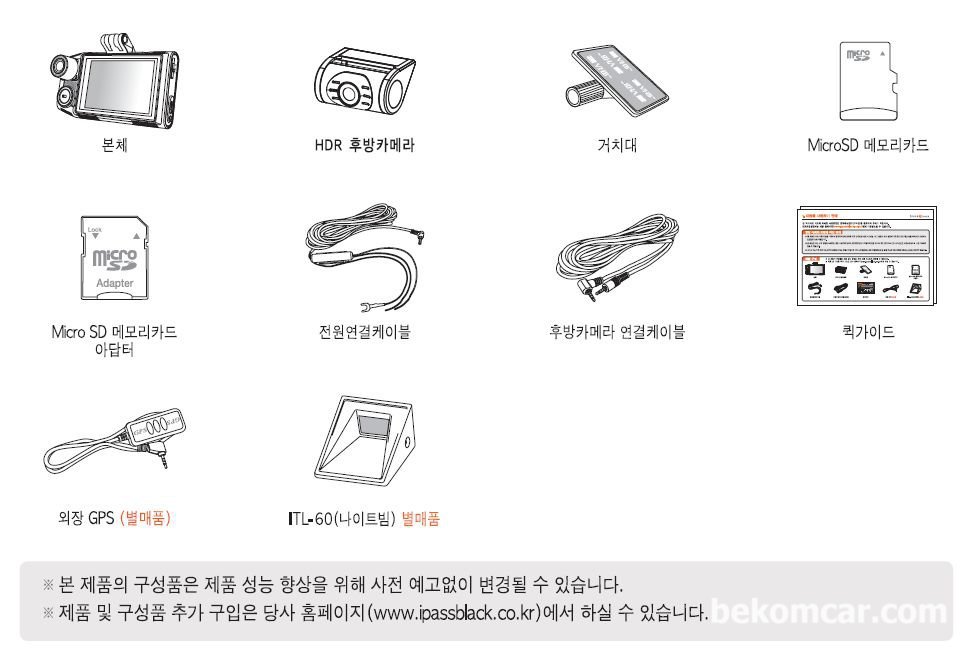

2채널 블랙박스 ITRONICS, ITB-7000PLUS 설치하기, ITRONICS, ITB-7000PLUS 블랙박스 구성품을 확인한다. 거치대에 3M 스티커가 있는지 확인한다. 또한 Dual Fuse는 별도로 구매하여 준비한다. Credit: [ITB-7000PLUS] 전자 매뉴얼|베콤카 (bekomcar.com)

ITRONICS, ITB-7000PLUS 블랙박스 구성품을 확인한다. 거치대에 3M 스티커가 있는지 확인한다. 또한 Dual Fuse는 별도로 구매하여 준비한다. Credit: [ITB-7000PLUS] 전자 매뉴얼

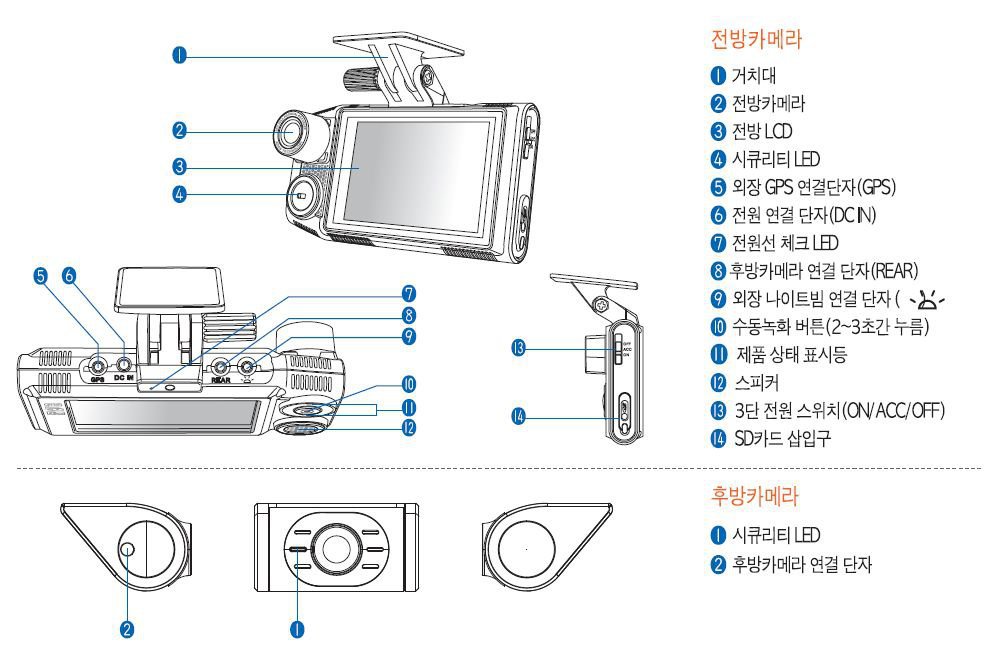

2채널 블랙박스 ITRONICS, ITB-7000PLUS 설치하기, ITRONICS, ITB-7000PLUS 블랙박스 제품 각 부의 명칭 과 기능이해. Credit: [ITB-7000PLUS] 전자 매뉴얼|베콤카 (bekomcar.com)

ITRONICS, ITB-7000PLUS 블랙박스 제품 각 부의 명칭 과 기능이해. Credit: [ITB-7000PLUS] 전자 매뉴얼

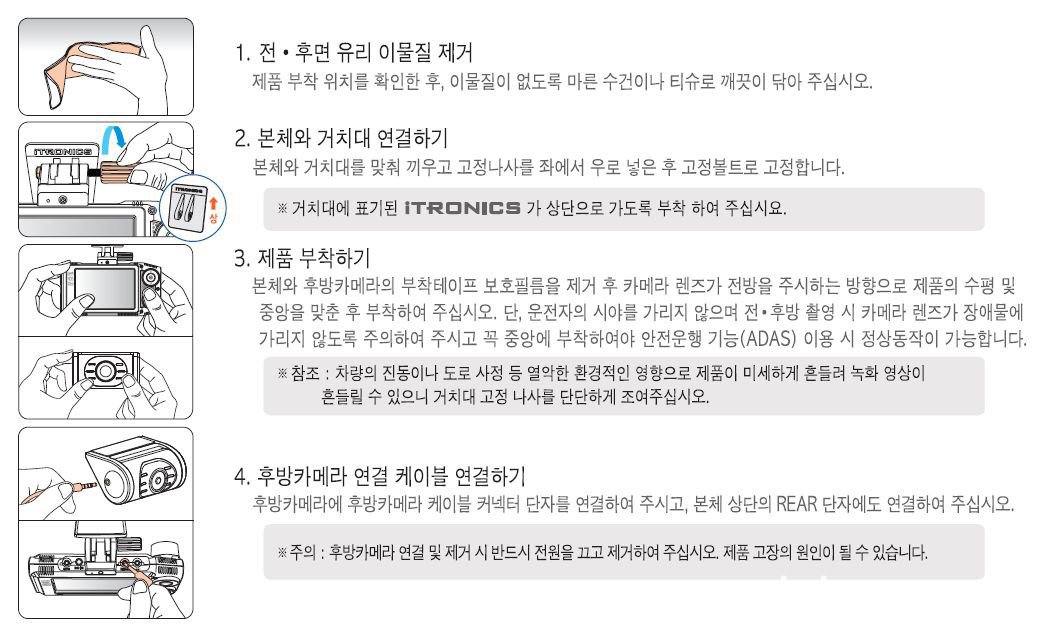

2채널 블랙박스 ITRONICS, ITB-7000PLUS 설치하기, ITRONICS, ITB-7000PLUS 블랙박스 제품 설치하기 하나. Credit: [ITB-7000PLUS] 전자 매뉴얼|베콤카 (bekomcar.com)

ITRONICS, ITB-7000PLUS 블랙박스 제품 설치하기 하나. Credit: [ITB-7000PLUS] 전자 매뉴얼

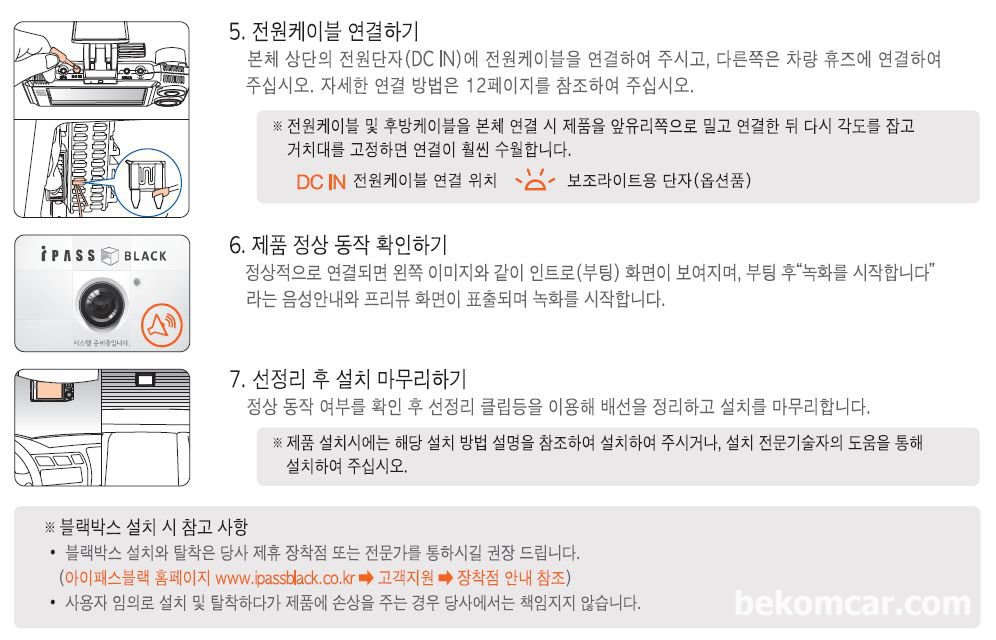

2채널 블랙박스 ITRONICS, ITB-7000PLUS 설치하기, ITRONICS, ITB-7000PLUS 블랙박스 제품 설치하기 둘. Credit: [ITB-7000PLUS] 전자 매뉴얼|베콤카 (bekomcar.com)

ITRONICS, ITB-7000PLUS 블랙박스 제품 설치하기 둘. Credit: [ITB-7000PLUS] 전자 매뉴얼

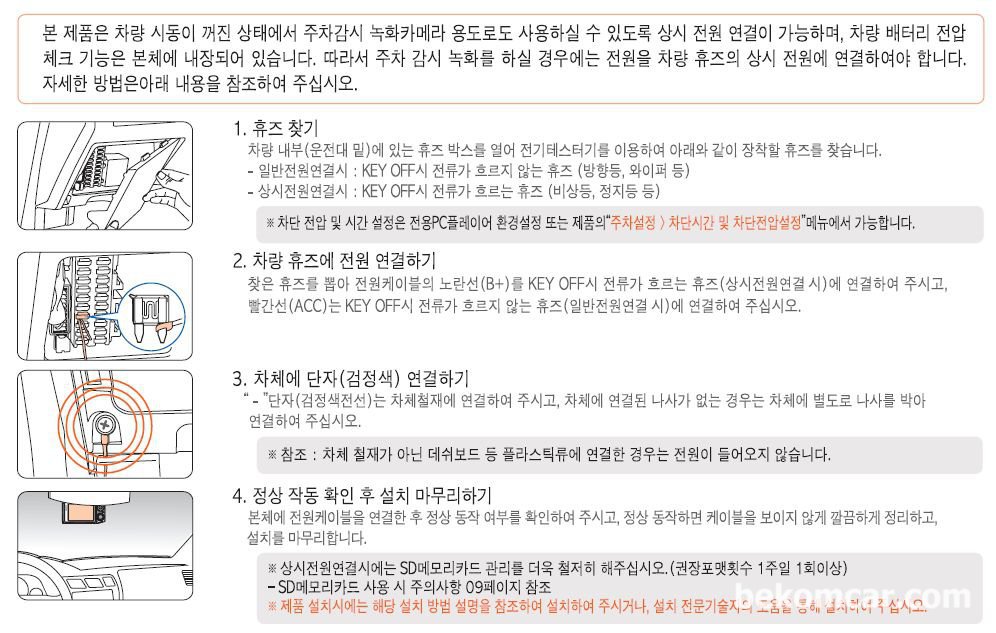

2채널 블랙박스 ITRONICS, ITB-7000PLUS 설치하기, ITRONICS, ITB-7000PLUS 블랙박스 제품 설치하기, 차량내 휴즈박스에 전원연결하기. Credit: [ITB-7000PLUS] 전자 매뉴얼|베콤카 (bekomcar.com)

ITRONICS, ITB-7000PLUS 블랙박스 제품 설치하기, 차량내 휴즈박스에 전원연결하기. Credit: [ITB-7000PLUS] 전자 매뉴얼

ITB-7000PLUS_전자매뉴얼.pdf (64.2 MB)
