[공통, 소프트웨어 & 진단]
P06A6 Sensor Reference Voltage A Circuit// 5V Reference circuit
(All)
편집일: 2022년 9월 29일 3:45 오후
PCM 과 연결된 모든 센서의 와이어링 설계도를 기분으로 전기적인 분석을 한다. Reference Voltage의 중요성과 통전성을 최대한 활용한다.
쇼트등을 조심한다
Common problems in the order with 5Volt reference. Courtesy of https://www.youtube.com/watch?v=sXm5cctStvY

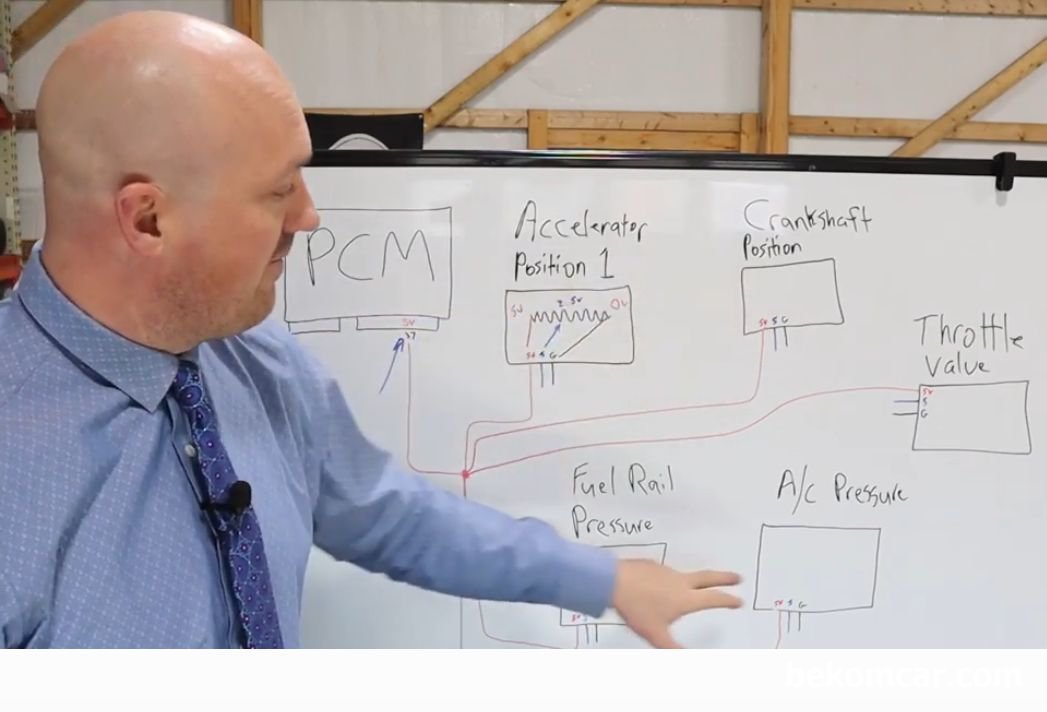

PCM의 Reference Voltage에 백프로브한후, 센서를 하나씩 탈거해서 PCM Reference Voltage가 살아나면 해당 센서가 내부적으로 그라운드 된것임을 알 수 있다. 전체 센서를 파악하여 진단하여야 한다. Courtesy of https://www.youtube.com/watch?v=sXm5cctStvY
https://www.youtube.com/watch?v=sXm5cctStvY
