Picoscoft 2204A PC 오실로스코프

2024년 3월 23일 8:53 오후, 토요일, KST. 문선주

전기신호 파형분석, 자동차 센서등 파형분석. 인젝터,점화코일, 점화플러그, 크랭크센서, MAF센서, 시동모터, 연료펌프, 알터네이터 등 자동차 과학적 진단에 사용

3 176

제품정보

Picoscoft 2204A PC 오실로스코프|베콤카 (bekomcar.com)

구매:	구매를 원하시면 연락을 바랍니다
제조사:	Picotech.com (United Kingdom)
규격 및 사양:	8bits at 100M/s, 10Mhz, TA20, 8ks, 20V
장점:	무척휴대가 편하게 작다. 소프트웨어가 가장 좋은것중 하나이다
단점:	처리전압이 20V이다. 그래서 Attenuator를 사용해야한다
인증서:	CE

Top Image-Picoscoft 2204A PC 오실로스코프|베콤카 (bekomcar.com)

Bottom Image-Picoscoft 2204A PC 오실로스코프|베콤카 (bekomcar.com)

Left Image-Picoscoft 2204A PC 오실로스코프|베콤카 (bekomcar.com)

Right Image-Picoscoft 2204A PC 오실로스코프|베콤카 (bekomcar.com)

Front Image-Picoscoft 2204A PC 오실로스코프|베콤카 (bekomcar.com)

Rear Image-Picoscoft 2204A PC 오실로스코프|베콤카 (bekomcar.com)

(REF#3,750 )

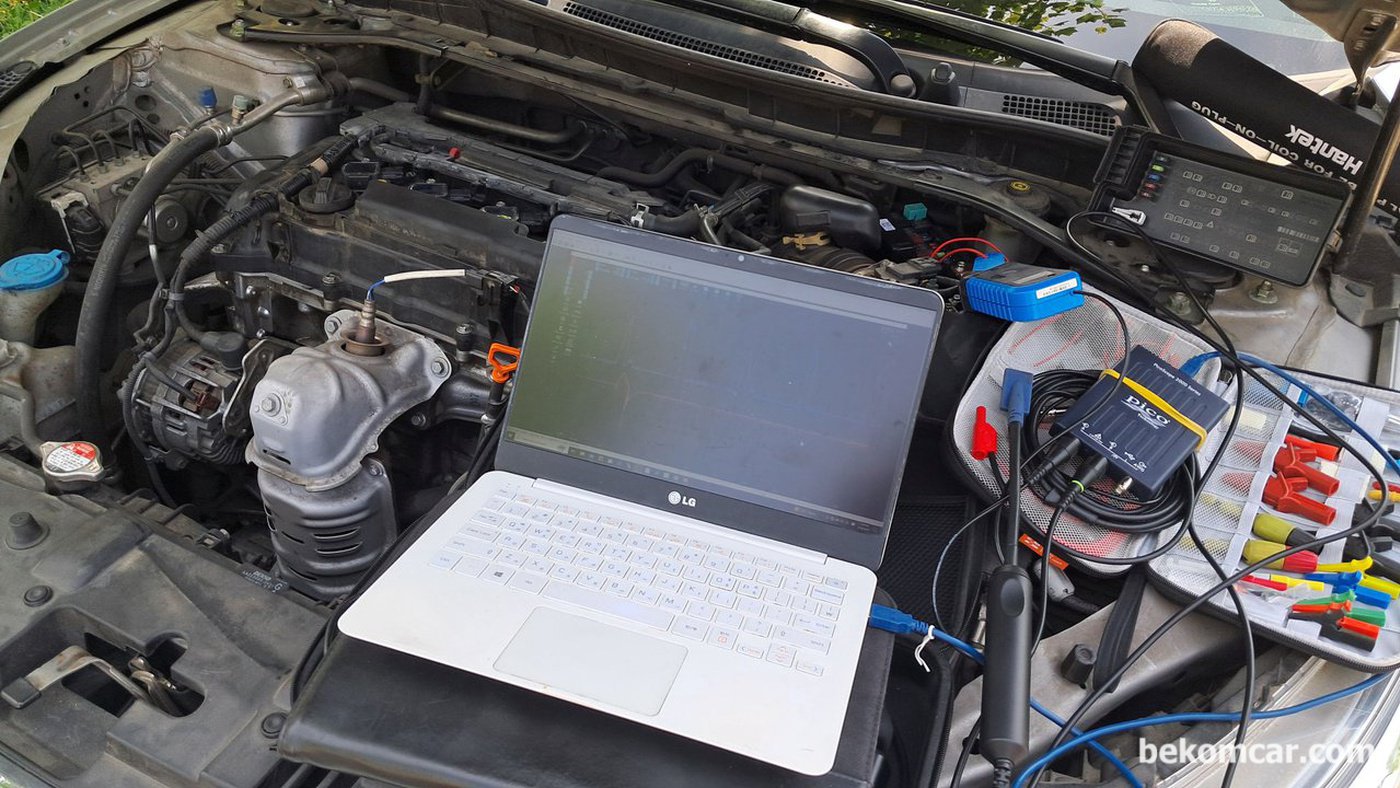

혼다 어코드 2016년 2.4L 인젝터, 점화1차 및 2차 파형측정

(REF#3,590 )

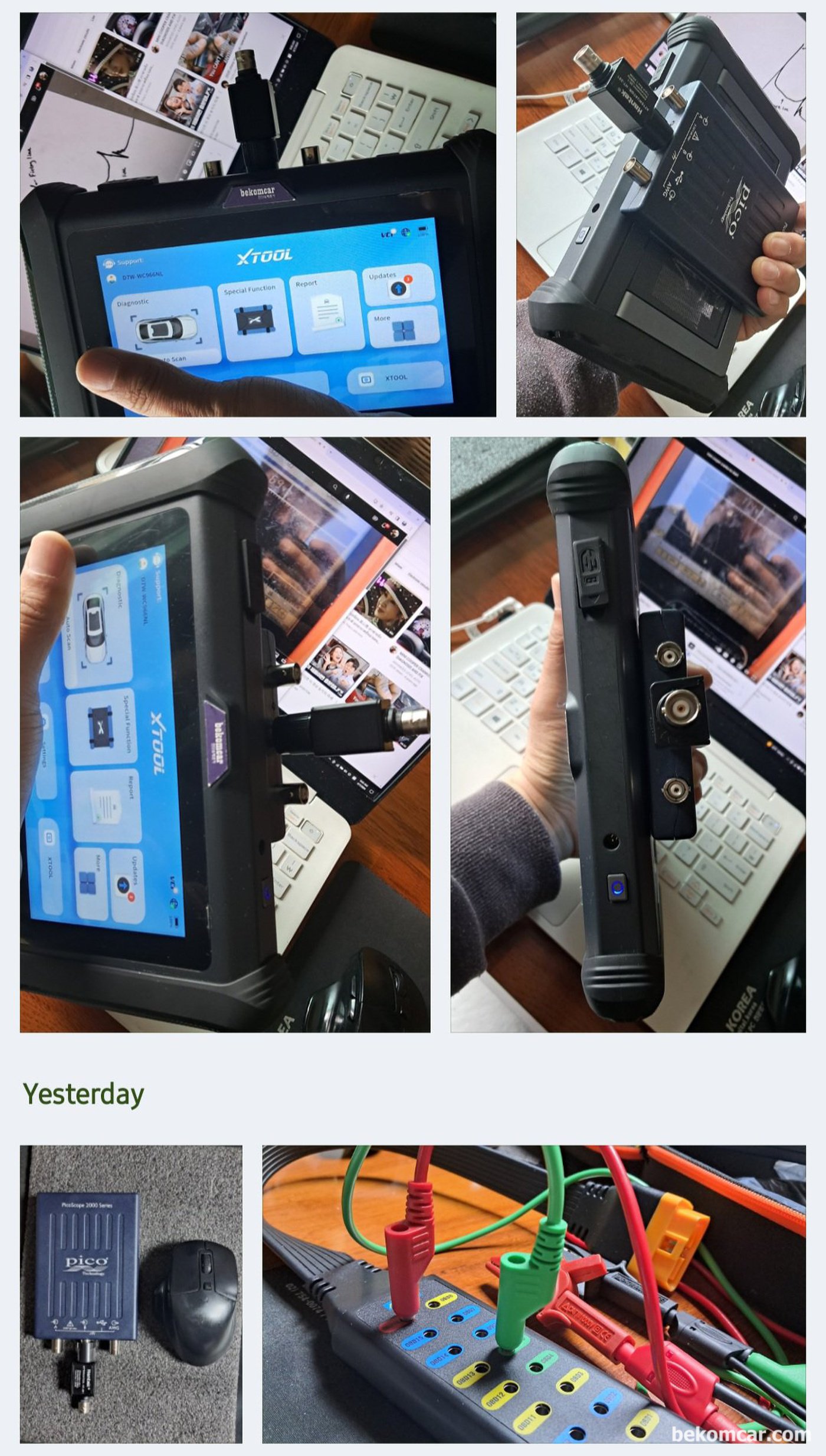

Application Integration

(REF#3,536 )

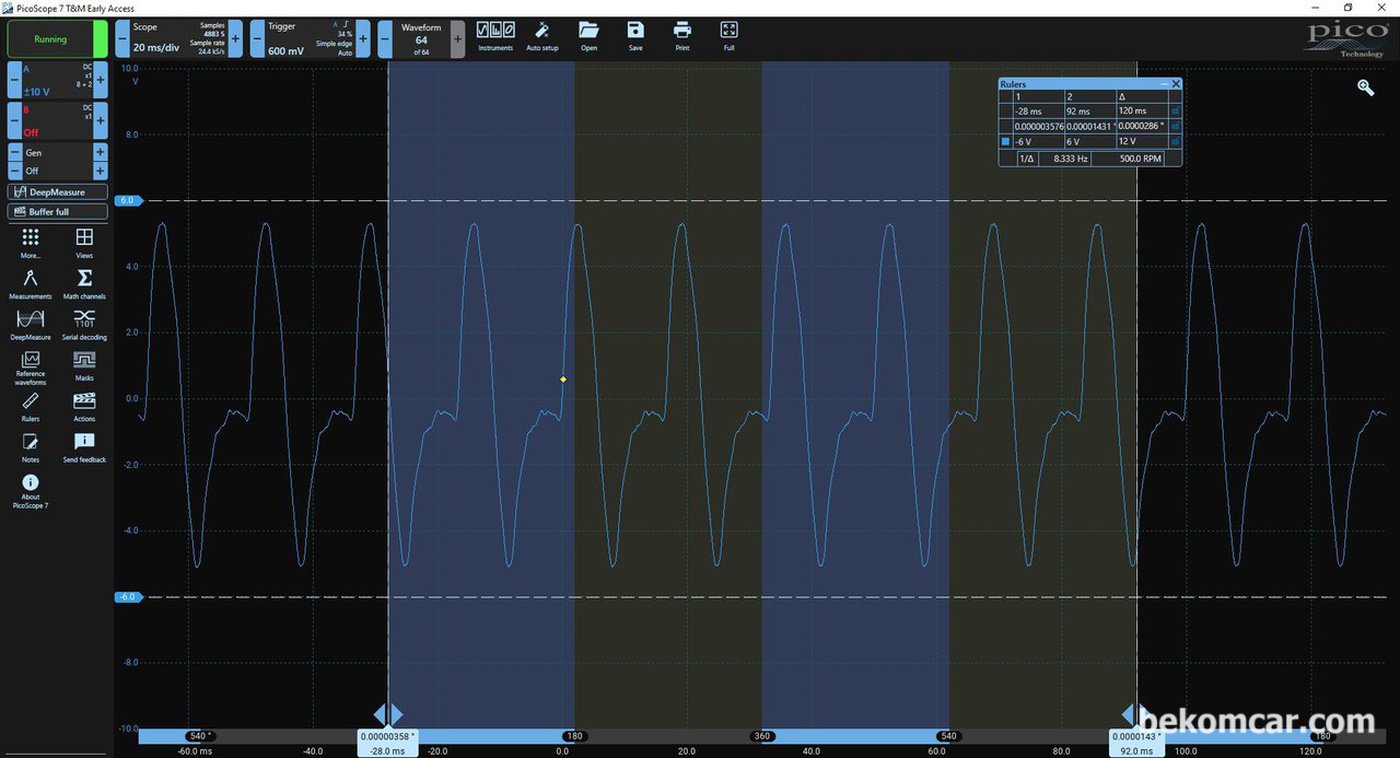

피코스코프 2204A PicoScope 2204A WaveForm Analysis, Human Body. But still software frozen and USB Device Not Recognized error pops up.

(REF#3,534 )

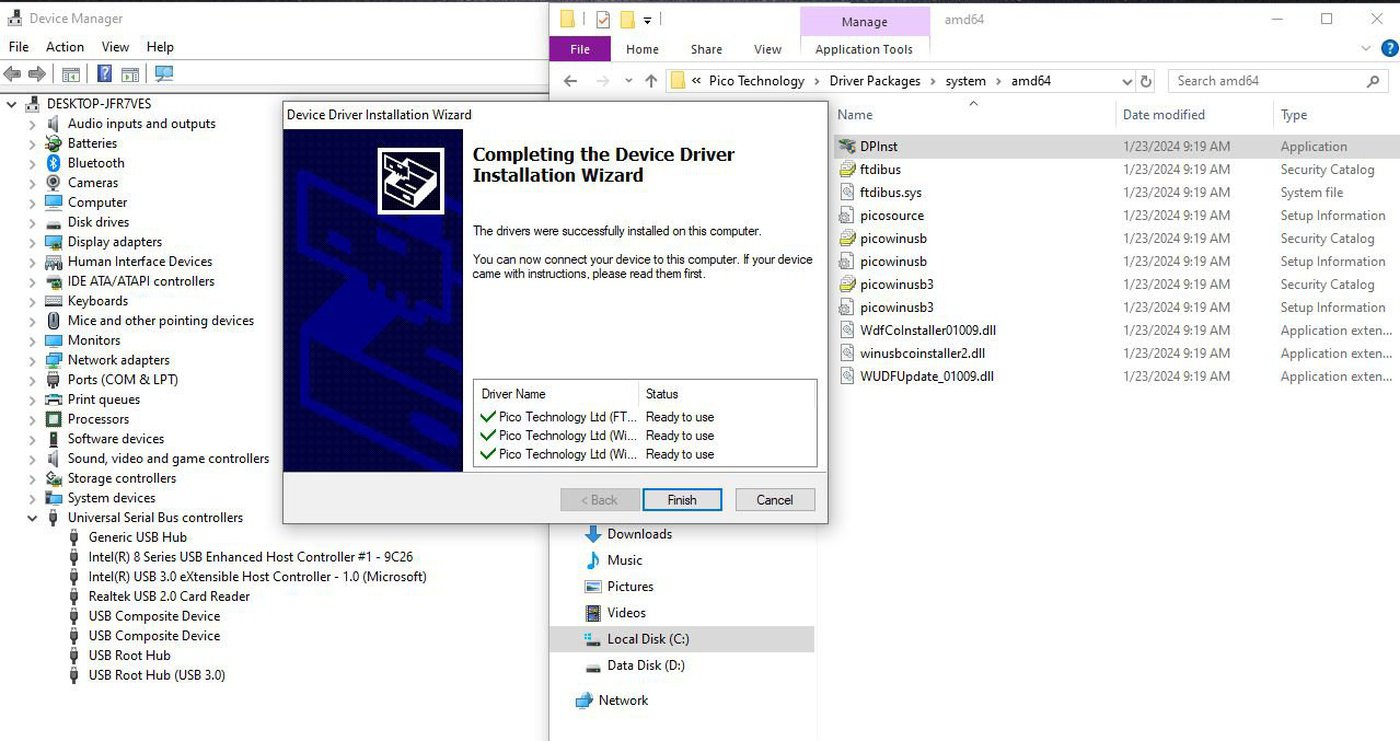

Uninstalled the existing driver and resinstalled the driver and it seems the installation worked....

(REF#3,533 )

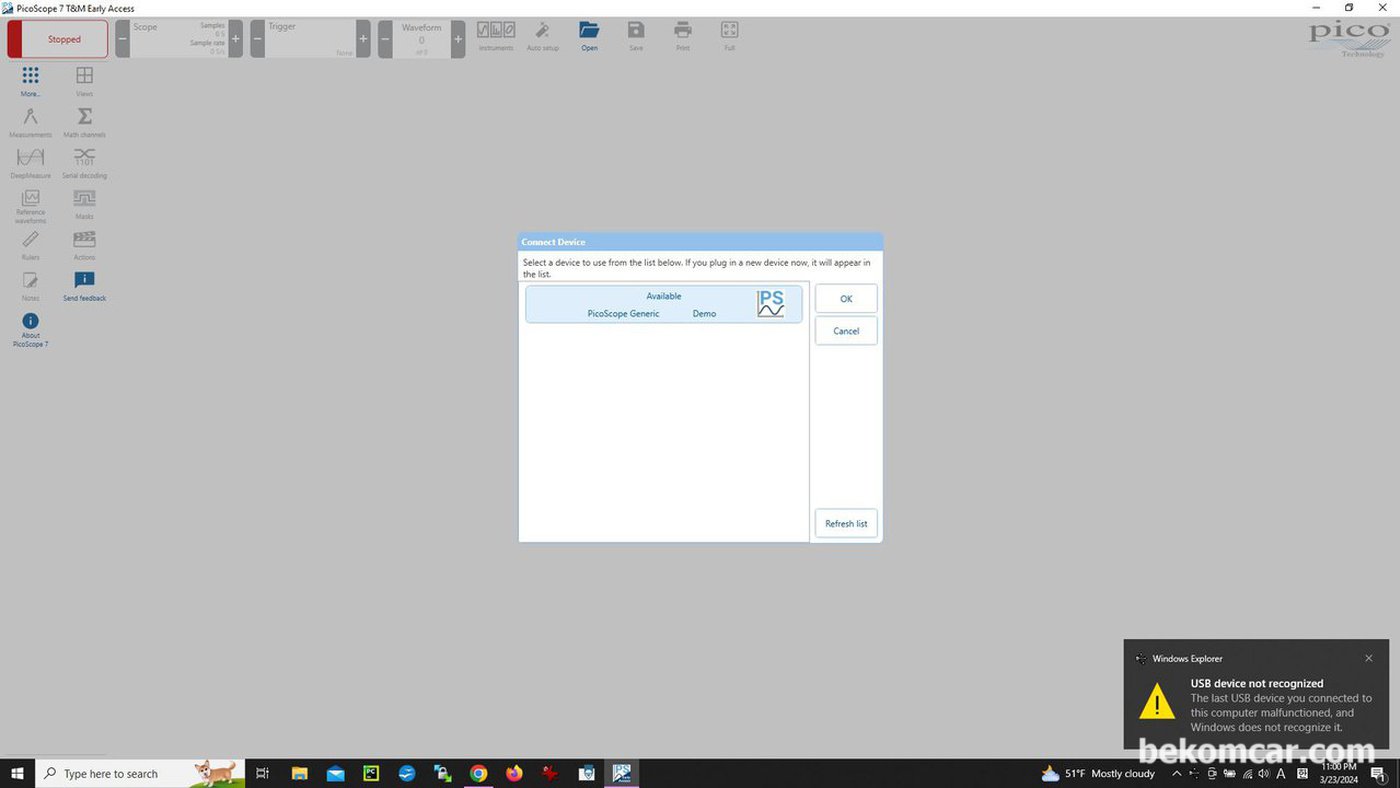

USB Device Not Recognized Error screenshot, Windows10

(REF#3,532 )

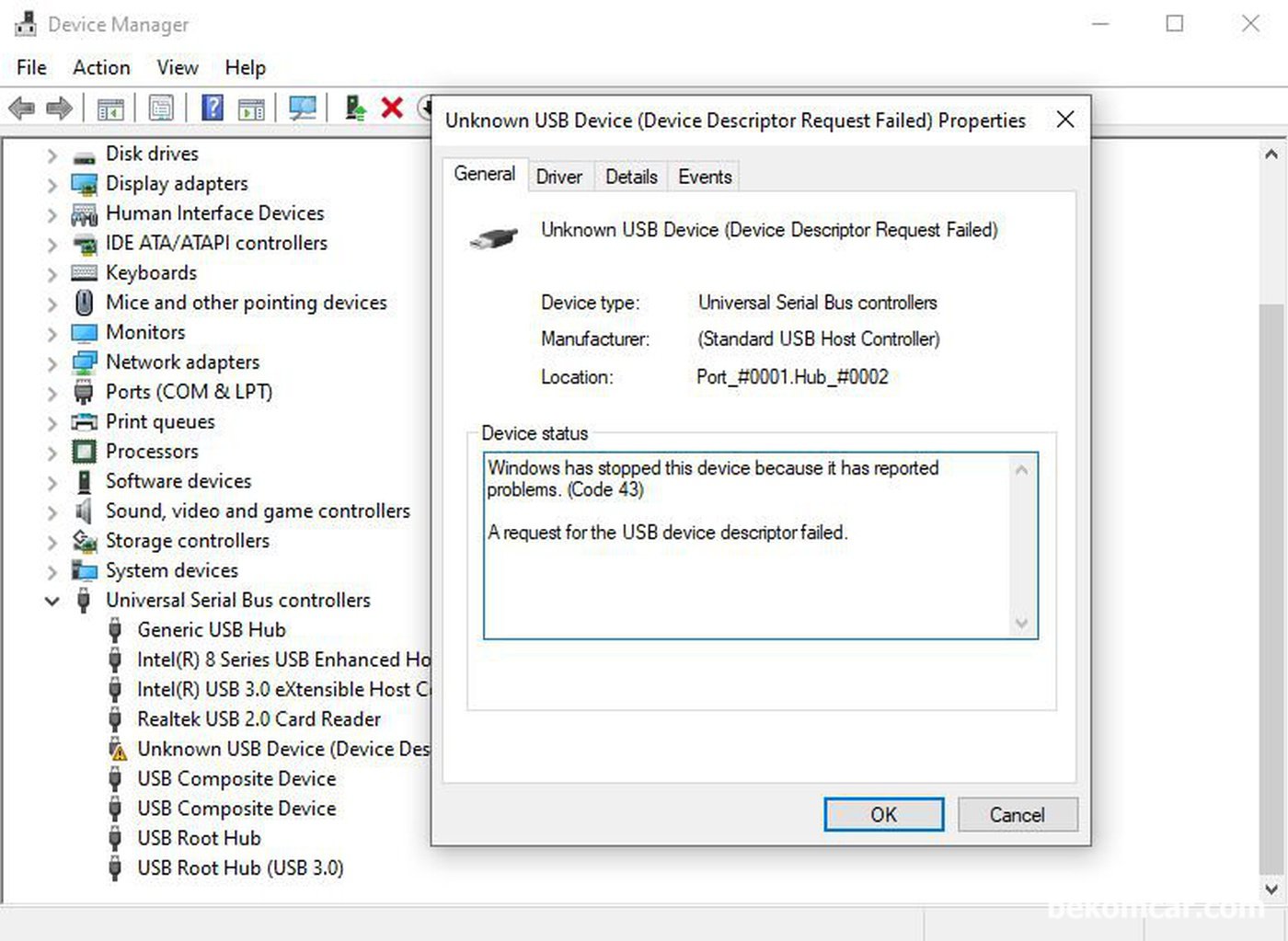

설치가 잘 되었다가 이렇게 인식이 되지 않는다. Somehow after the very initial installation of 7 Early Access, the device IS recognized but then from the second run of the Pico, the device then is NOT recognized. Just the last thing expected.

(REF#3,531 )

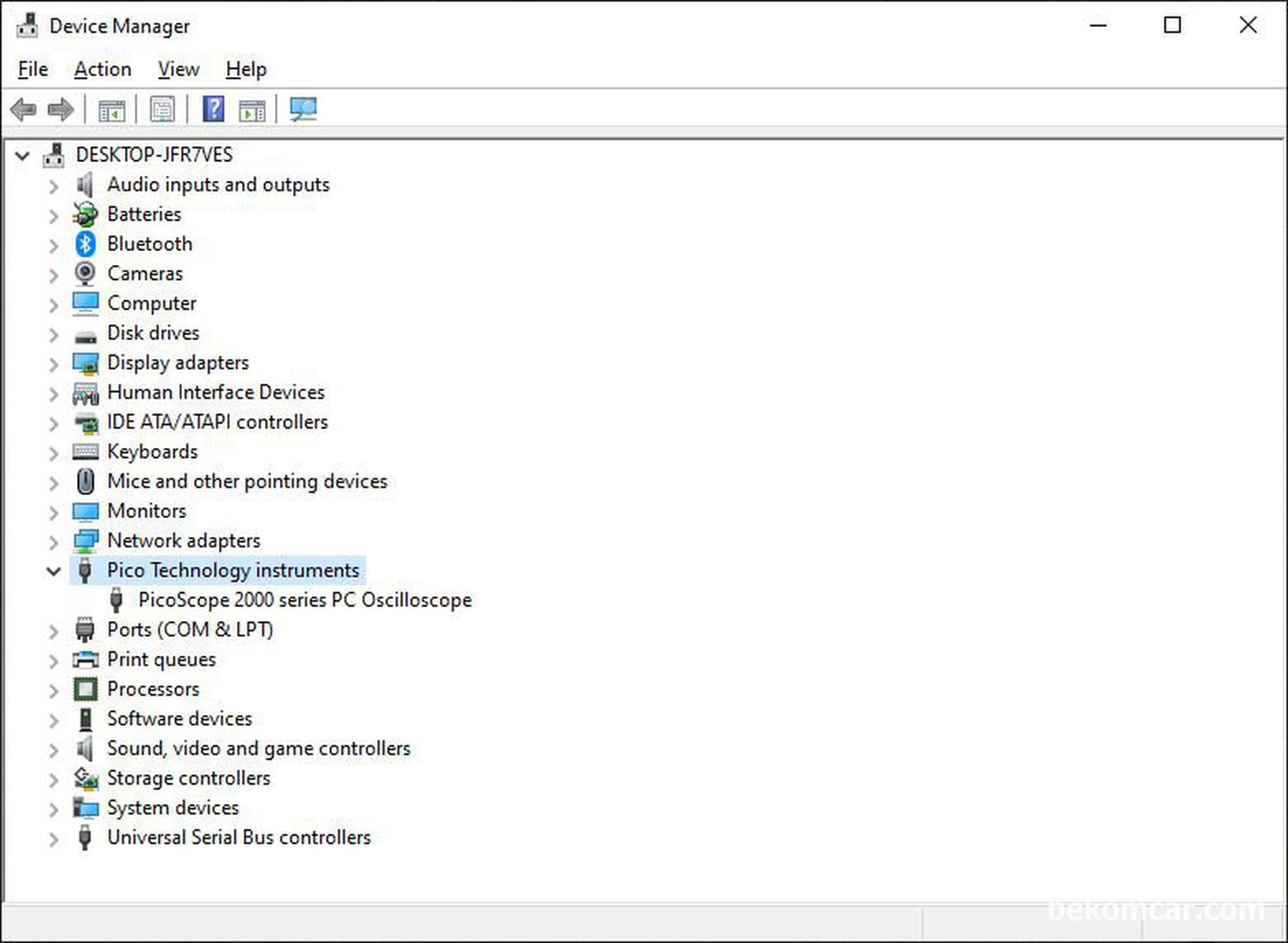

Device Manager, PicoScope_7_TandM_Early_Access_7.1.24.18443 installed ok

(REF#3,530 )

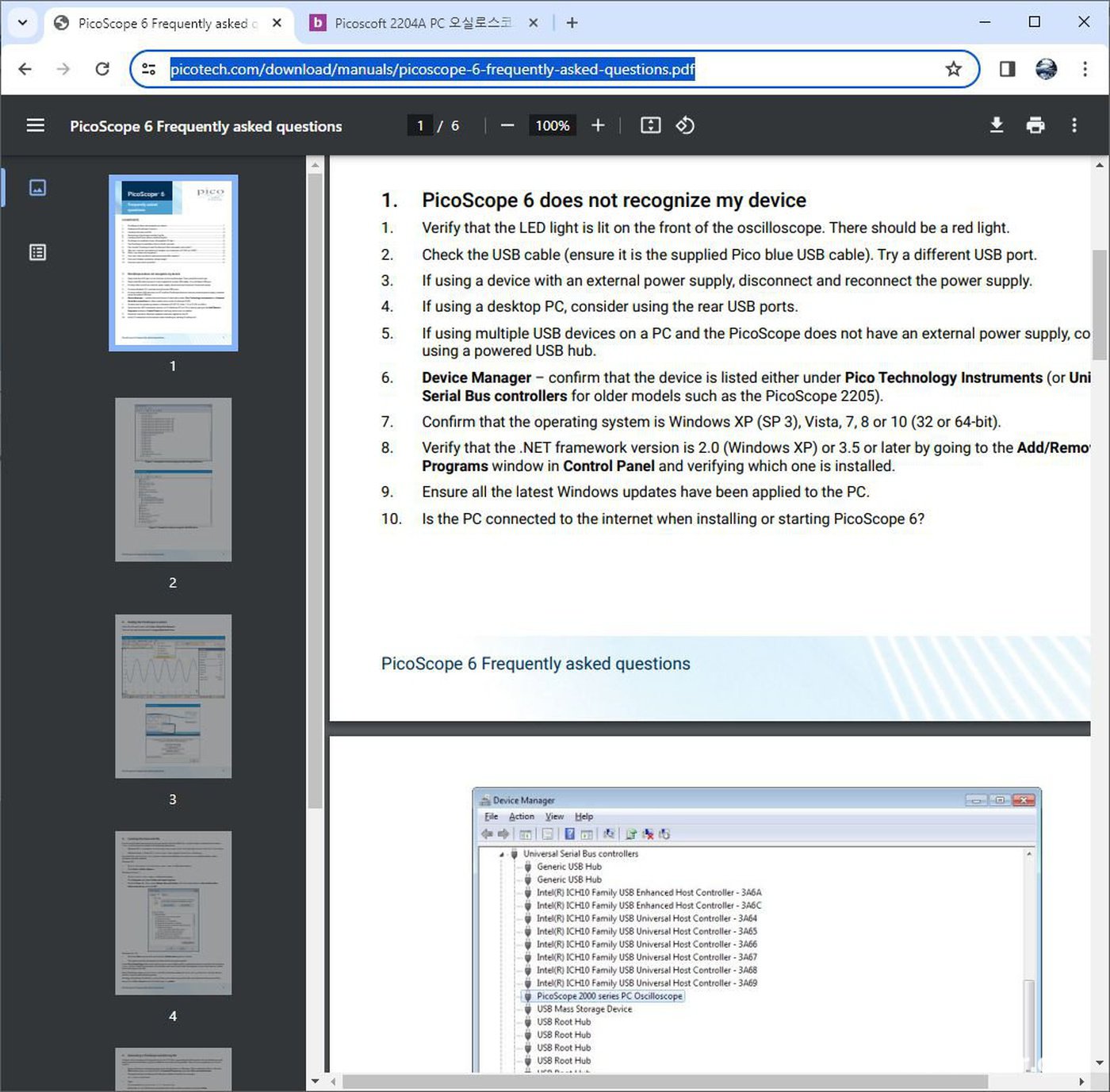

PicoScope 6 does not recognize my device. Device Manager에서 설치상태를 점검하고 필요한 드라이버등을 설치해준다. FAQ 참조사항. PicoScope 6 does not recognize my device

문선주 , 생성일: 2024년 3월 23일 8:53 오후

(3)로그인후 댓글하기

댓글은 로그인후에 가능합니다.

2024년 3월 27일 9:36 오전 - 문선주 moderator ¶

모든 방법으로 다 해봐도 하드웨어고장으로 최정판단되어, 판매자 기술진에게 작어과정 스크린샷과 영상을 보여주었다. 하드웨어고장이다. 참, 이건 당혹스럽다. 암튼, 아마존에 반품요처하여 RMA (Return Merchandise Authorization)을 받고서 오늘우체국 EMS로 보낸다. 같은 2204A를 또 주문했다. 이번에는 멀쩡한것이 오기를 기대한다. 가장 널리 알려지고 사용되는 피코스코프 (PicoScope), Made in UK제품에 미국에서 구매한 제품인데, 뽑기 운이 좋지 않았다. 중국에서 구매한 Micsig 오실로스코프는 고장없이 매우 만족스럽게 사용하고 있다.

2024년 3월 26일 10:10 오전 - 문선주 moderator ¶

이것이 삭제후 설치, 삭제후 설치, 드라이버 업데이트, 케이블 교환, PicoScope6, 7, 7 Early Access등 다 시도해봐도 이것이 무작위로 가끔식 작동 (인식하고 소프트웨어작동됨) 되다가 갑자기 STOP 된다. STOP이란 화면이 정지되고 2204A 본체 LED가 꺼진다. 또 어떨때는 2204A 에 LED 불이켜져 있다. 그런데 소프트웨에어서는 2204A 장비를 찾지 못한다. 전혀 생각못했던 변수이다. 어떻게 해결될지 영국 Picotech 과 미국셀러인 Saelig 에 연략하였으니, 진행상황을 기록해둘것이다. 1차적으로 Saelig에서 연락은 왔다. 다른 USB 케이블 사용해보라는 것이다. 회답했다. 그래도 안된다고, 그리고 영상을 Youtube에 올리고 링크를 전달했다. https://www.youtube.com/watch?v=ELoXV20LMto

2024년 3월 23일 10:53 오후 - 문선주 moderator ¶

흠... 아주 웃긴다. Windows10에서 드라이버 인식이 되었다 안 되었다가 한다. 전혀 예상하지 못한 이슈이다. 이렇게 디바이스 인식이 오락가락하면 현장에서 사용할 수 없을것이다. 아뭏든 Pico6, 7, 7 Early Access 다 해봐도 그리고 Windows 다 없데이트 해도 여전히 디바이스가 인식이 안 된다. 오늘은 여기까지만 한다.
