베콤카 정비인 캔 통신 교육자료, 진단 기초 고장코드 역학관계 분석하기
진단은 빵 부스러기 처럼 아무리 적은것도 다 모아서 입체적으로 분석 하는것이 더 정확한 진단을 하는 방법중 하나이다. 진단의 핵심은 빠르게 정확하게 하는 것이다. 그 출발점은 차주와의 인터뷰, 증상 확인, 진단기 데이터 분석 과 회로도 분석부터 시작한다. 물론 상황에 따라서는 바로 고장 확인.검증 정비로 할 수 도 있다. 이번 랜드로버 디스커버리 차량의 캔 통신 에러 관련 사례를 통하여 진단의 기초를 함께 생각해본다. 아래 고장코드를 입체적을 분석해보고 어느부분이 고장일지 예측 해보는것도 좋은 진단 교육이 될것으로 생각한다.

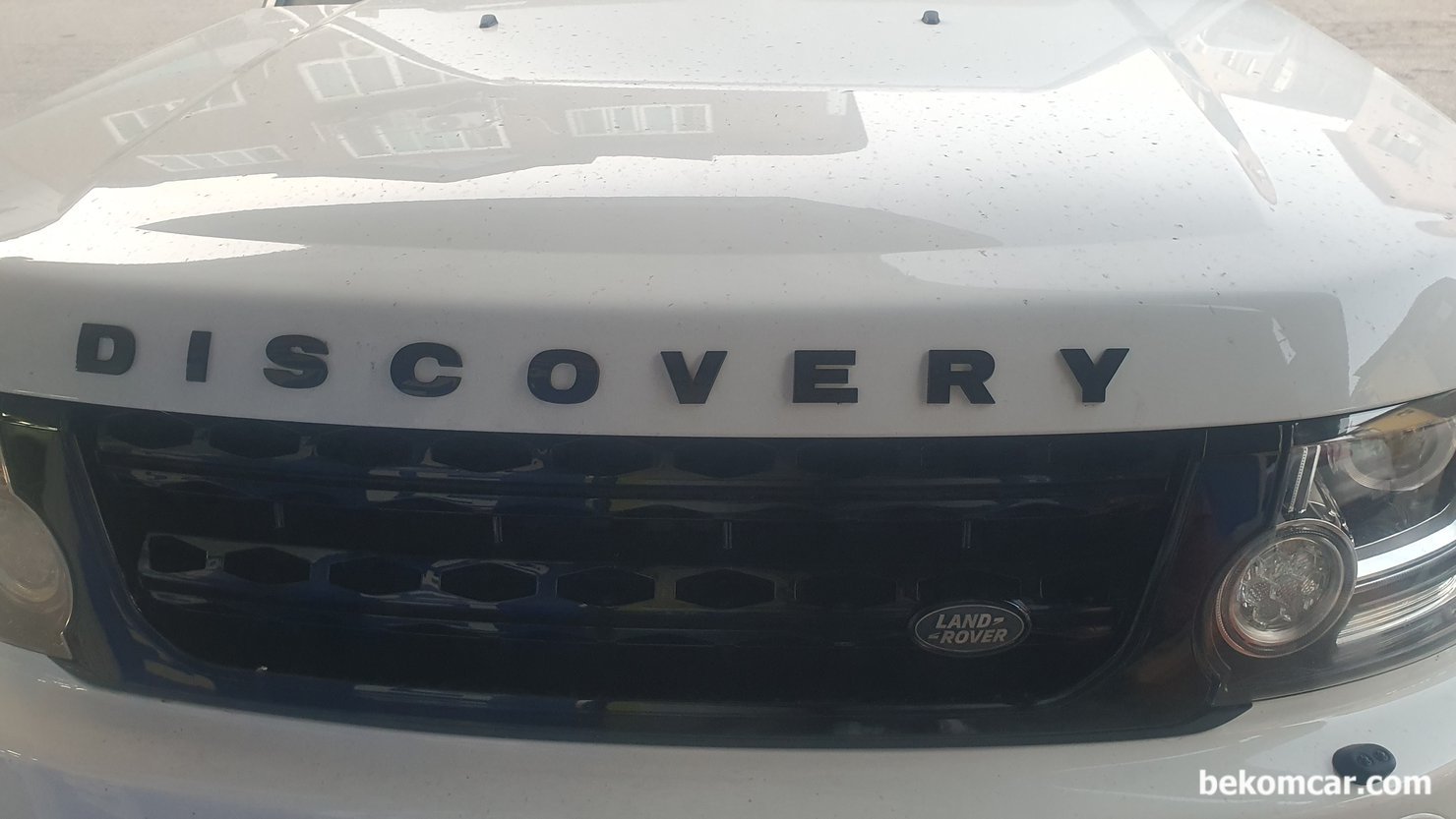

2013년 랜드로버 디스커버리 L319 캔 통신 고장 진단의 기본중에 스캐너 고장 코드 역학관계 분석하기.

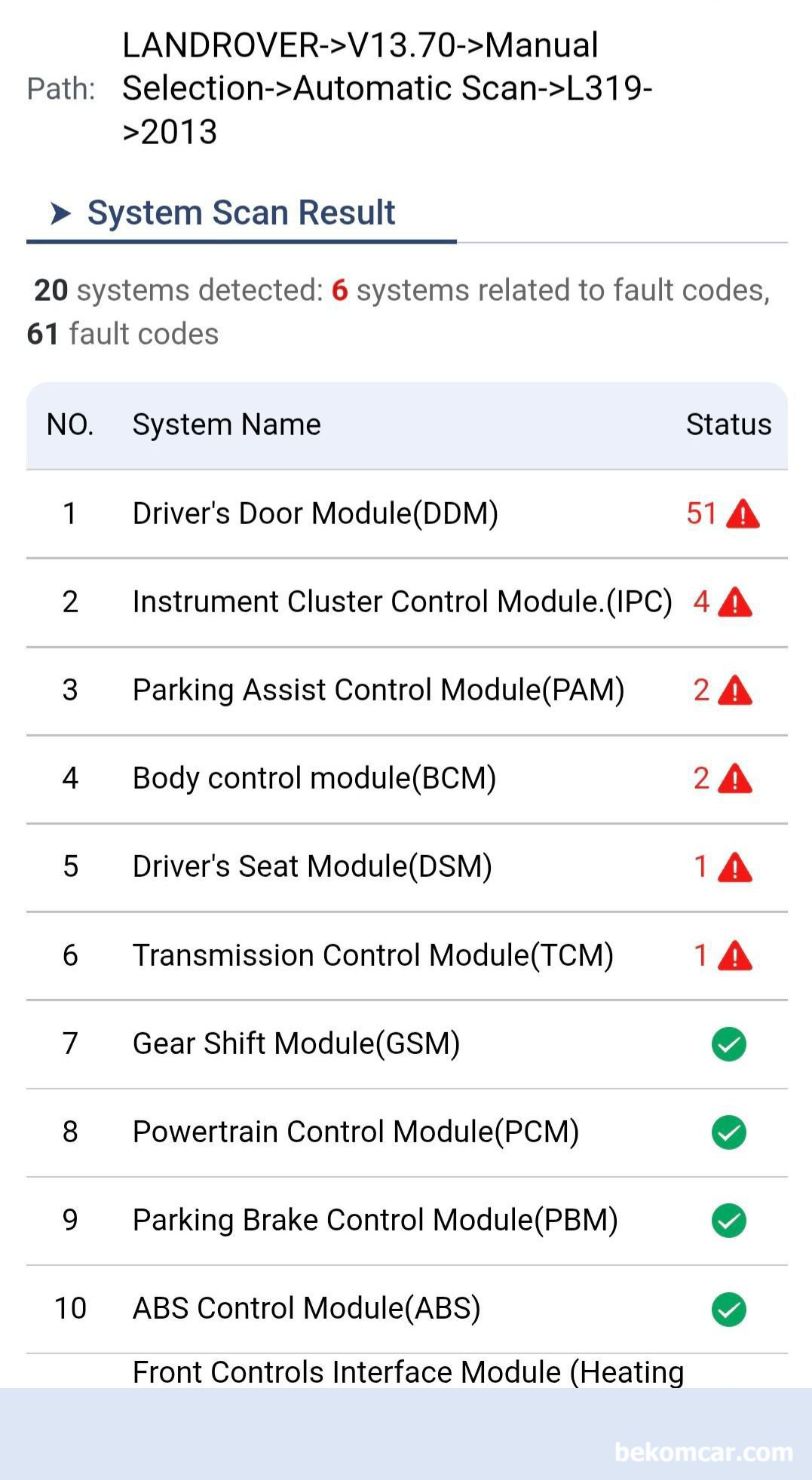

2013년 랜드로버 디스커버리 L319 캔 통신 고장진단, 스캐너 진단결과 고장코드 리스트. 20개 시스템중에서 6개 시스템에서 61개의 고장코드 확인되고 있다. 이중에 캔 통신 고장의 원인이 있다.

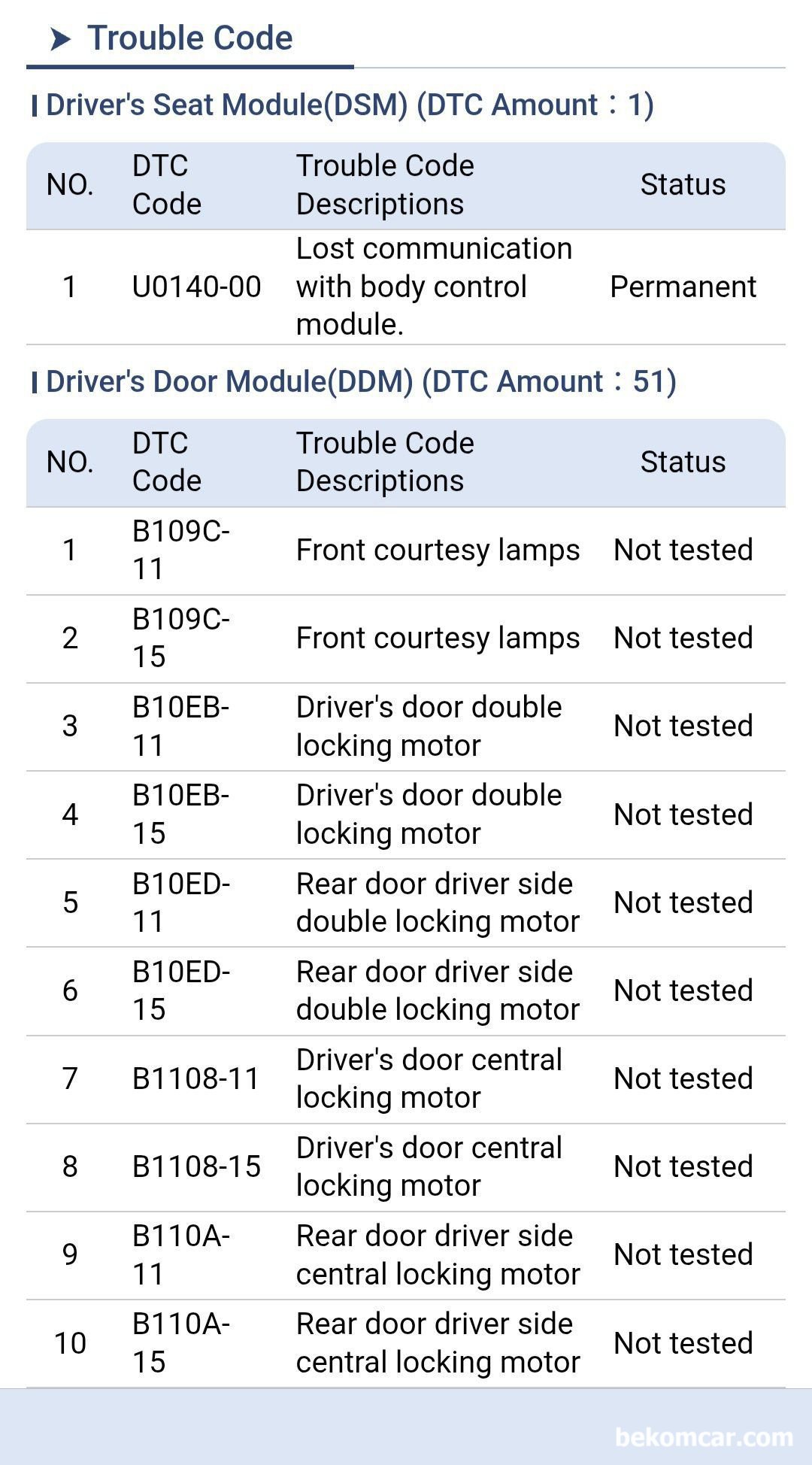

2013년 랜드로버 디스커버리 L319 캔 통신 고장진단 진단기 고장코드를 좀 더 상세히 살펴본다. 본격적으로 차량 점검전에 고장코드 분석후 필요한 회로도 등 참고하여 어디를 어떻게 점검 할 지 전략을 세우는 단계이다.

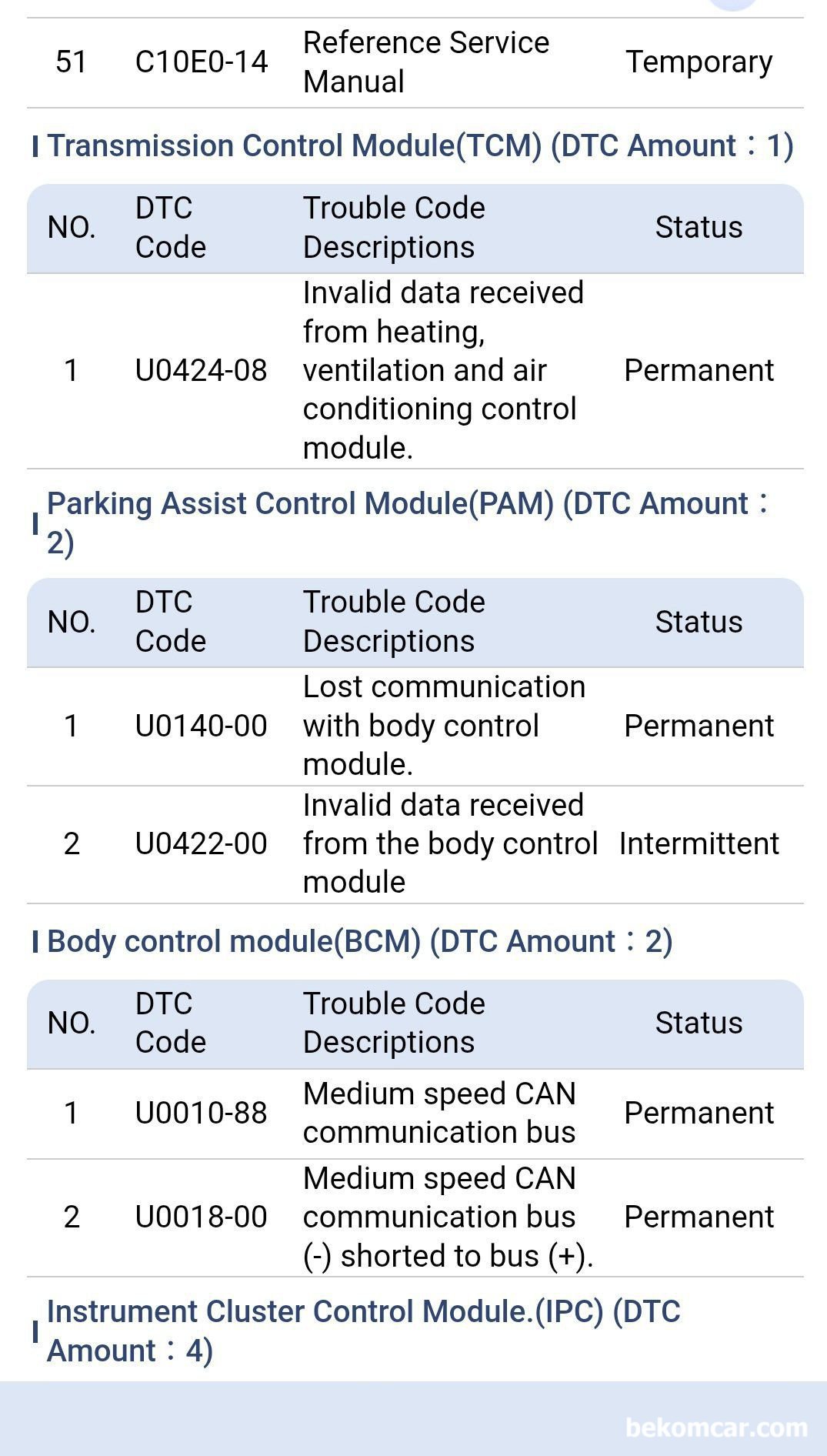

2013년 랜드로버 디스커버리 L319 캔 통신 고장코드 스캐너 자료. U0424-08 Invalid data received from heating, ventilation and air-conditioning control module 등 여러개 고장코드가 확인된다. 이 모든 것이 전부 다 고장 출처를 암시해주고 있다.

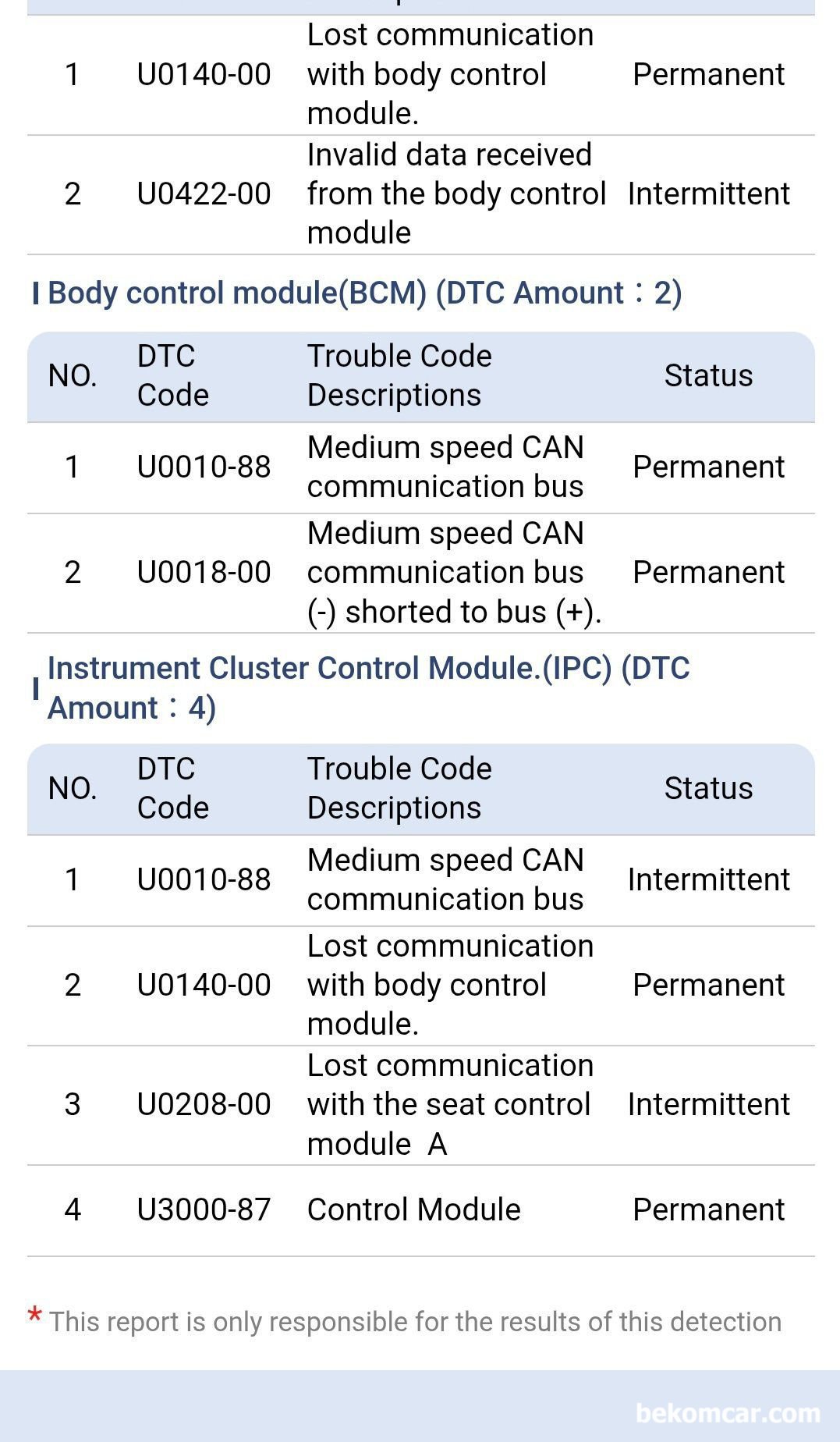

2013년 랜드로버 디스커버리 L319 캔 통신 고장진단 과정중, 지속적으로 Medium Speed CAN communication bus 고장코드가 확인되고 있다. 다행이도 이번 랜드로버 디스커버리 사례는 진단기 고장코드가 상당부분 고장 부위를 알려주고 있어 진단에 큰 도움이 되고 있다.
