중고차 구매시, 엔진 & 촉매상태 파악 OBD2 스캐너로 간단하게

2021년 9월 21일 5:12 오후, 화요일, KST. 문선주

산소센서 1번 은 사실상 Air /Fuel Ratio (A/F), 공기연료비율센서이다. 그리고 2번 은 산소센서이다. 아래는 매우 상태가 좋은 정상적인 파형이다. 참고로 1번 A/F R은 배기가스내 산소량을 측정하여 ECM에 보고하는기능이다. 2번 산소센서 역할은 촉매가 정상인지 파악해서 ECM에 보고한다.ECM 은 Engine control module 로 엔진제어 컴퓨터이다.

1 3,232

중고차 구매시, 엔진 & 촉매상태 파악 OBD2 스캐너로 간단하게, None|베콤카 차량정밀진단

최근 중고차 점검한 결과이다. 차량은 2005년 21만키로, 2.0 휘발유, 현대차 이다. 관리된 차는 역시 상태가 좋다. 만약 위처럼 보일경우 엔진상태, 산소센서 1 & 2 그리고 촉매상태는 매우 좋다고 잠정 결론을 내릴 수 있다.

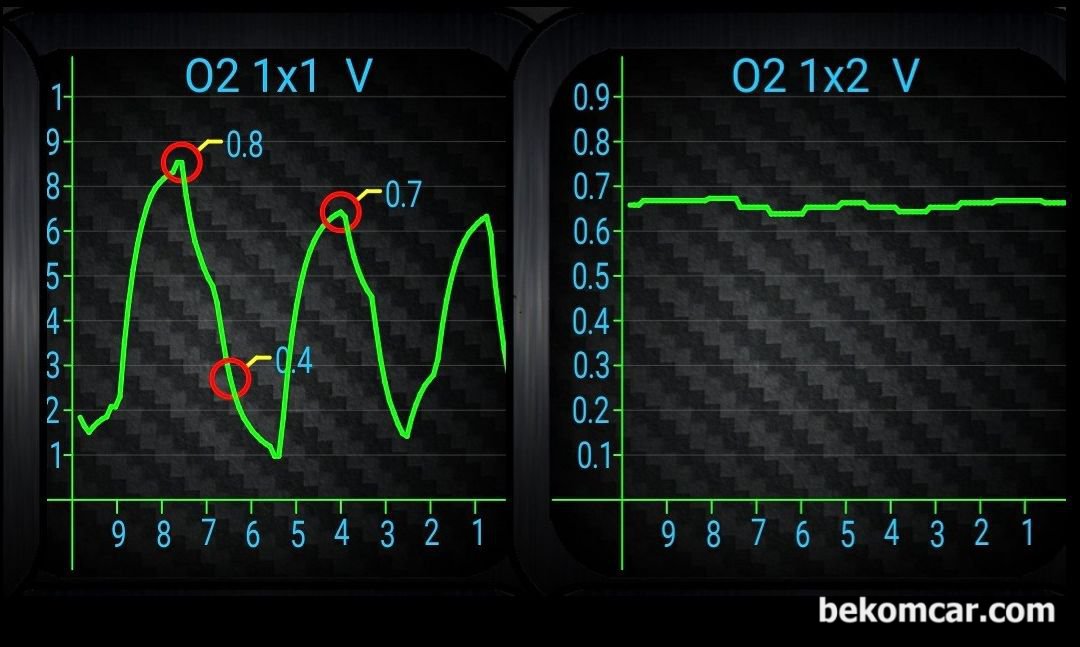

O2 1x1 은 뱅크1 산소센서 1이다. 사인파형이 정상이다. O2 1x2 는 0.6~0.7V 사이에 지평선 처럼 보인다. 매우 정상이다. 엔진도 좋고 촉매가 건강하다는 의미이다. 만약 O2 1x2 혹 O2 2x2 센서의 그래프가 O2 1x1처럼 사인파형일경우 촉매가 불량이거나 센서불량이다.

문선주 , 편집일: 2021년 12월 20일 11:49 오전
