E200K 캔 통신 에러관련 기초자료 진단기록, UCP 9028 & CAN 930E등

2026年4月16日 17:48, 星期四, KST. 文善柱

E200K는 밴츠 W211로 선호하는 소지자 층이 있다. UCP 9028 & CAN 930E등 고장코드가 스캔되는 캔 통신 관련 기초진단 이다. AGW 모듈쪽 확인 결과 사제 안드로이드 설치시 잭 바이 잭 CAN 버스 연결방식이 아니라, 배선을 수작업으로 연결하여 순정 CAN 캔 통신 시스템과 연결하여 설치했다. 향후 정비를 위하여 기초 진단기록으로 남긴다.

1 51

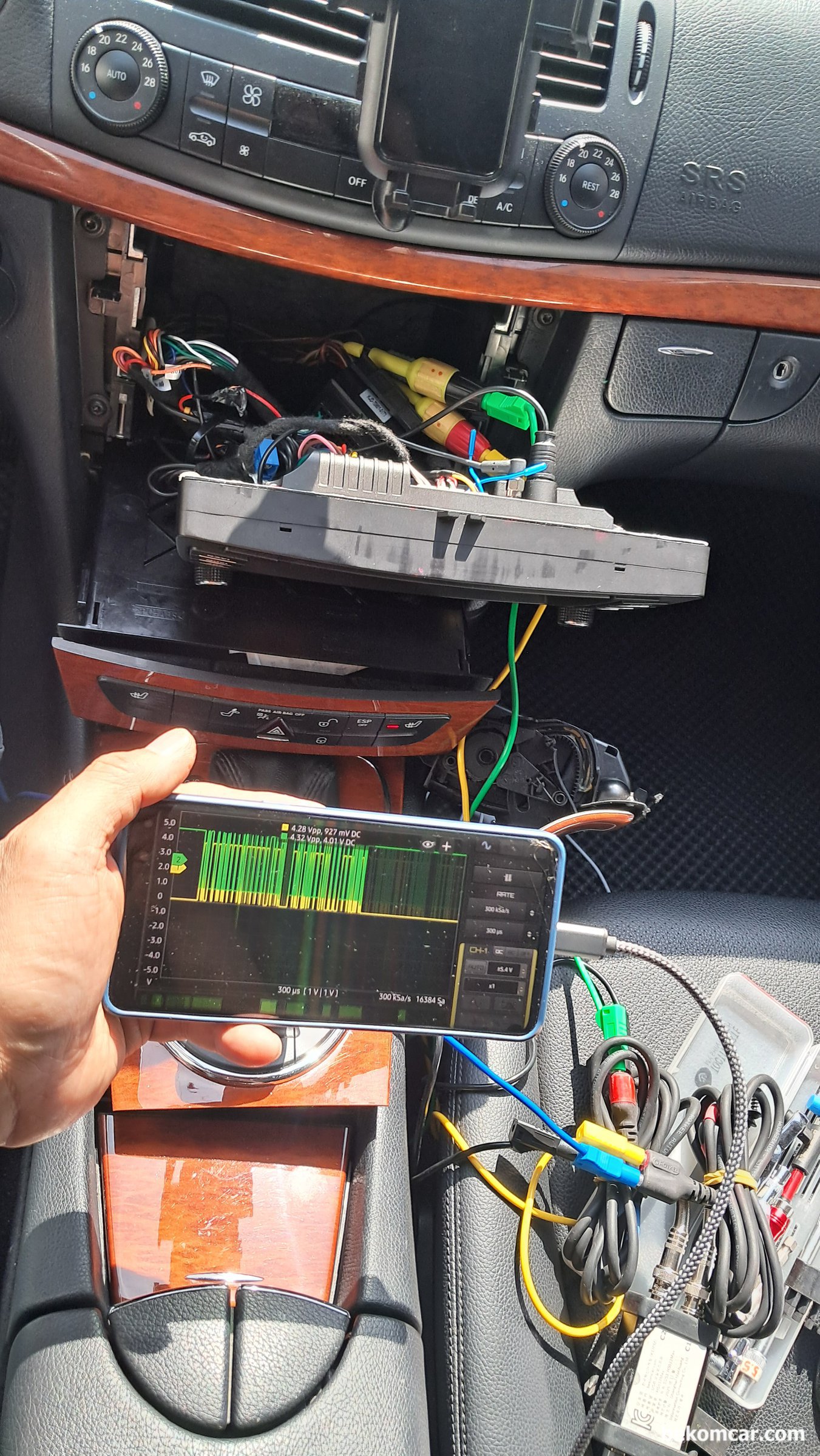

2007년 메르세데스 밴츠 W211 E200K UCP 9028 & CAN 930E 기초 진단 자료이다. AGW (오디오 모듈) 부분에 다수의 통신 라인이 확인되고 그중에 CLASS B 등급 캔 통신이 확인된다.

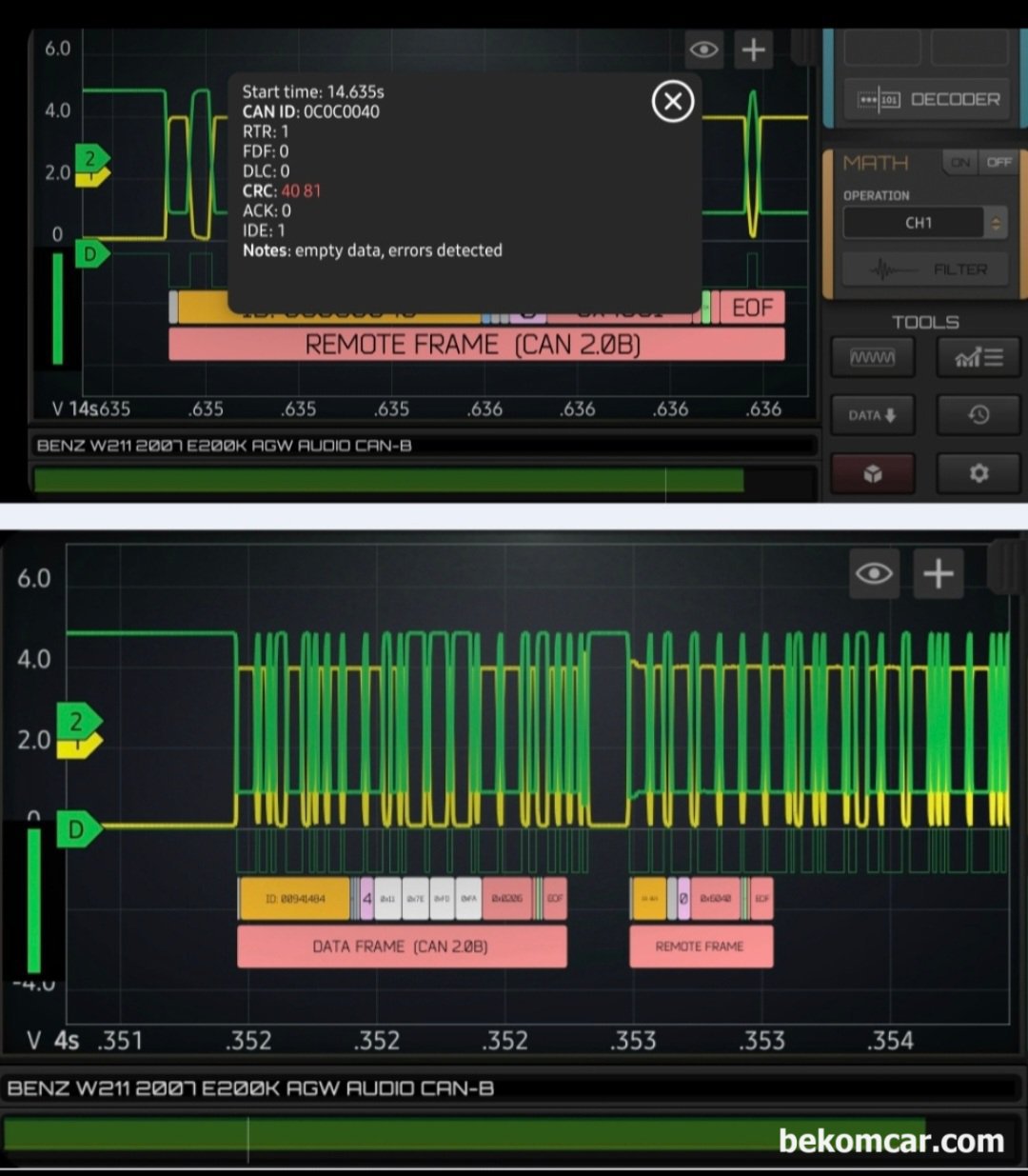

2007년 메르세데스 밴츠 W211 E200K UCP 9028 & CAN 930E 고장코드 관련 스코프 파형이다. 정상처럼 보이지만 에러가 있는 데이터 패킷이다.

E200K 캔 통신 에러관련 기초자료 진단기록, UCP 9028 & CAN 930E등, 2007년 메르세데스 밴츠 W211 E200K UCP 9028 & CAN 930E 캔 통신 에러 기초진단 결과, 다수의 배선이 수작업으로 연결되어 있는것이 확인된다. 잭 바이 잭 CAN BUS 연결이 아닌경우, CAN 통신 에러 가능성이 높아지고 나중에 안드로이드 교체나 고장시 대처하기 쉽지 않을수 있다. 가능한 문서화로 순정상태 및 수작업 연결 배선 도면을 남기거나 아에 처음부터 잭 바이 잭 안드로이드 등 설치를 하는것이 더 좋다.|贝科姆汽车 (bekomcar)

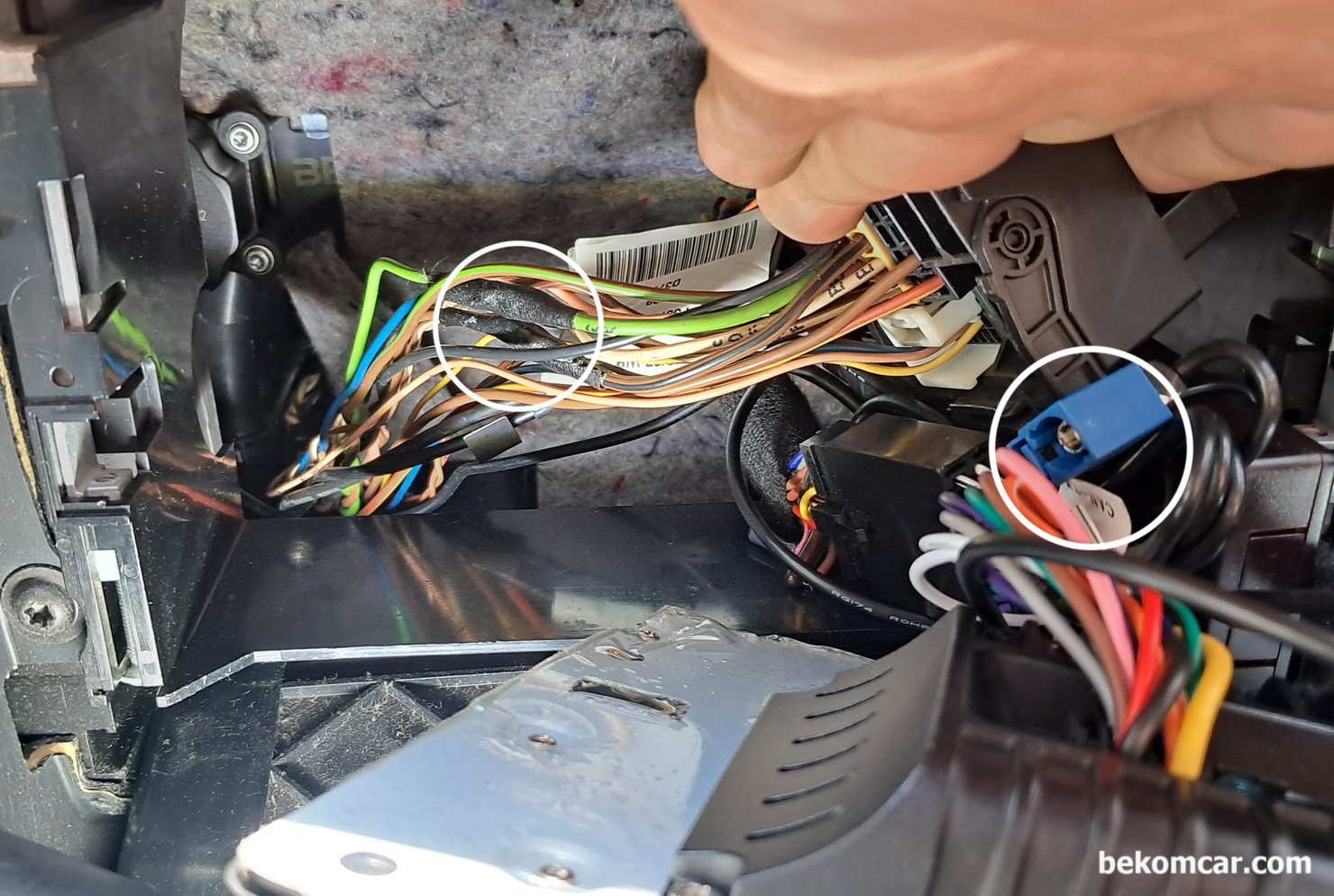

2007년 메르세데스 밴츠 W211 E200K UCP 9028 & CAN 930E 캔 통신 에러 기초진단 결과, 다수의 배선이 수작업으로 연결되어 있는것이 확인된다. 잭 바이 잭 CAN BUS 연결이 아닌경우, CAN 통신 에러 가능성이 높아지고 나중에 안드로이드 교체나 고장시 대처하기 쉽지 않을수 있다. 가능한 문서화로 순정상태 및 수작업 연결 배선 도면을 남기거나 아에 처음부터 잭 바이 잭 안드로이드 등 설치를 하는것이 더 좋다.

E200K 캔 통신 에러관련 기초자료 진단기록, UCP 9028 & CAN 930E등, 2007년 메르세데스 밴츠 W211 E200K UCP 9028 & CAN 930E 캔 통신 에러코드 진단 과정이다. 캔 통신 트랜시버 칩 의 CAN-TX 와 CAN-RX 라벨이 확인된다. 또한 정처없이 홀로 공중에 떠 있는 잭도 확인된다. 안드로이드 설치 작업시 배선 작업을 하였는데 순정 차량의 회로도 배선과 비교하여 정리부터 해야 한다.|贝科姆汽车 (bekomcar)

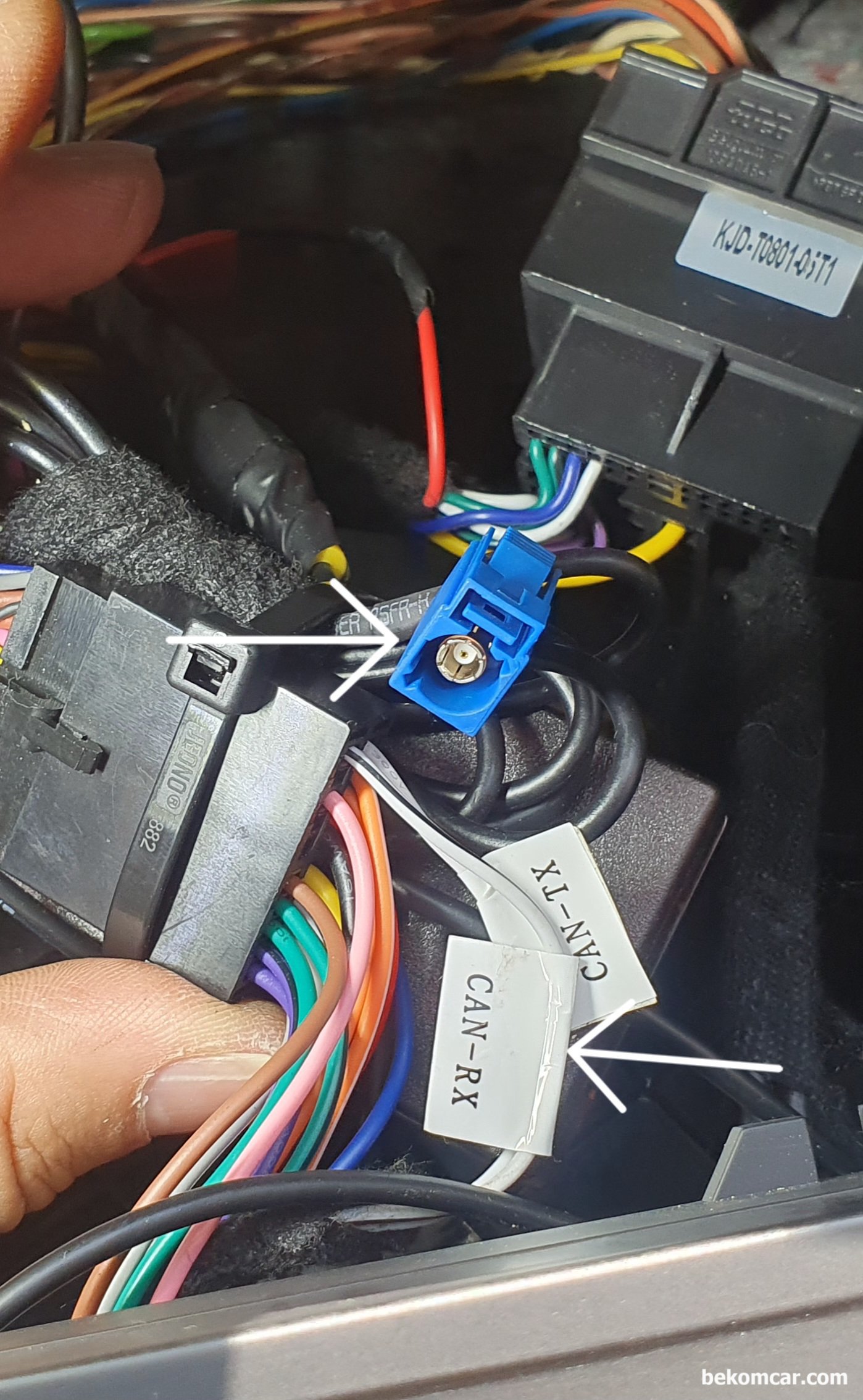

2007년 메르세데스 밴츠 W211 E200K UCP 9028 & CAN 930E 캔 통신 에러코드 진단 과정이다. 캔 통신 트랜시버 칩 의 CAN-TX 와 CAN-RX 라벨이 확인된다. 또한 정처없이 홀로 공중에 떠 있는 잭도 확인된다. 안드로이드 설치 작업시 배선 작업을 하였는데 순정 차량의 회로도 배선과 비교하여 정리부터 해야 한다.
