아우디 TTS COUPE QUATTRO MK2 실화 점검기록
아우디 TTS COUPE QUATTRO MK2 실화 점검기록이다. 진단기 고장코드, 실화카운트, 엔진체크등, 배기밸브 펄스파형 으로 실화가 확실히 측정된다. 크랭킹 과 시동후 엔진압축압력 파형측정 결과 정상으로 판단된다. 1200RPM 영역대에서 61%엔진 부하량 과 14.11g/s MAF값이 측정되고 있다.
아우디 TTS COUPE QUATTRO MK2 실화 점검기록, 크랭킹 실린더압축압력 측정파형으로 180PSI로 측정되고 리크등은 발견되지 않는다.
아우디 TTS COUPE QUATTRO MK2 실화 점검기록, 시동후 실화실린더 압축압력 파형이다. 배기 상사점에서 좀 특이하지만 정상이다.
아우디 TTS COUPE QUATTRO MK2 실화 점검기록, 급가속 후 회복구간의 실린더압축압력 파형으로 정상이다.
아우디 TTS COUPE QUATTRO MK2 실화 점검기록, 배기밸브 펄스 파형에 확실하게 실화가 측정된다.
아우디 TTS COUPE QUATTRO MK2 실화 점검기록, 아이들시 엔진부하가 61.65% 그리고 14.11g/s MAF값이 측정되고 있다.
(REF#5,632 )

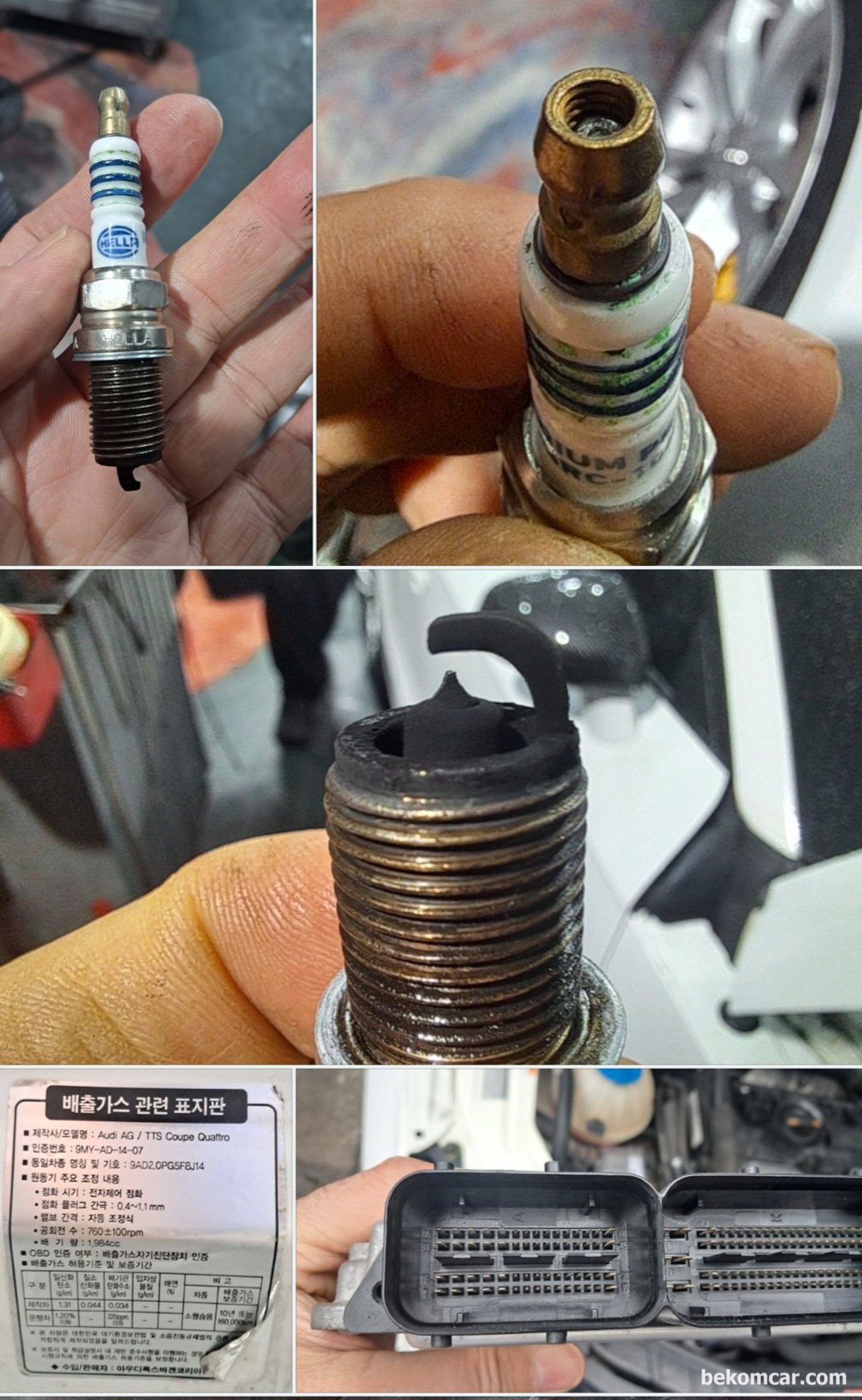

아우디 TTS COUPE QUATTRO MK2 실화 점검기록, HELLA 점화플러그 사용중이다. J626 T60 코넥터 를 참고한다.
태그 & 키워드
#자동차 #정비 아우디, MK2, TTS
(1)로그인후 댓글하기
sw = black
ro = red
br = brown
gn = green
bl = blue
gr = grey
li = lilac
ge = yellow
or = orange
rs = pink
Fuse Colors:
30 A - Green
25 A - White
20 A - Yellow
15 A - Blue
10 A - Red
7,5 A - Brown
5 A - Beige
3 A - Violet
