BMW G12 2016 740Li 촉매효율저하 및 엔진상태 건강진단 과정이다. 촉매의 경우 ECM(DME/DDE) 가 자체적으로 검사를 하여 촉매검사 결과를 기록으로 남긴다. 일단 자체 촉매검사 결과는 PASS로 기록이 확인된다. 하지만 상당한 기간에 거쳐서 간헐적으로 발생할 수 있는것이 촉매 효율저하 이다. DME 촉매검사 '합격' 결과는 일단 참고로 한다.

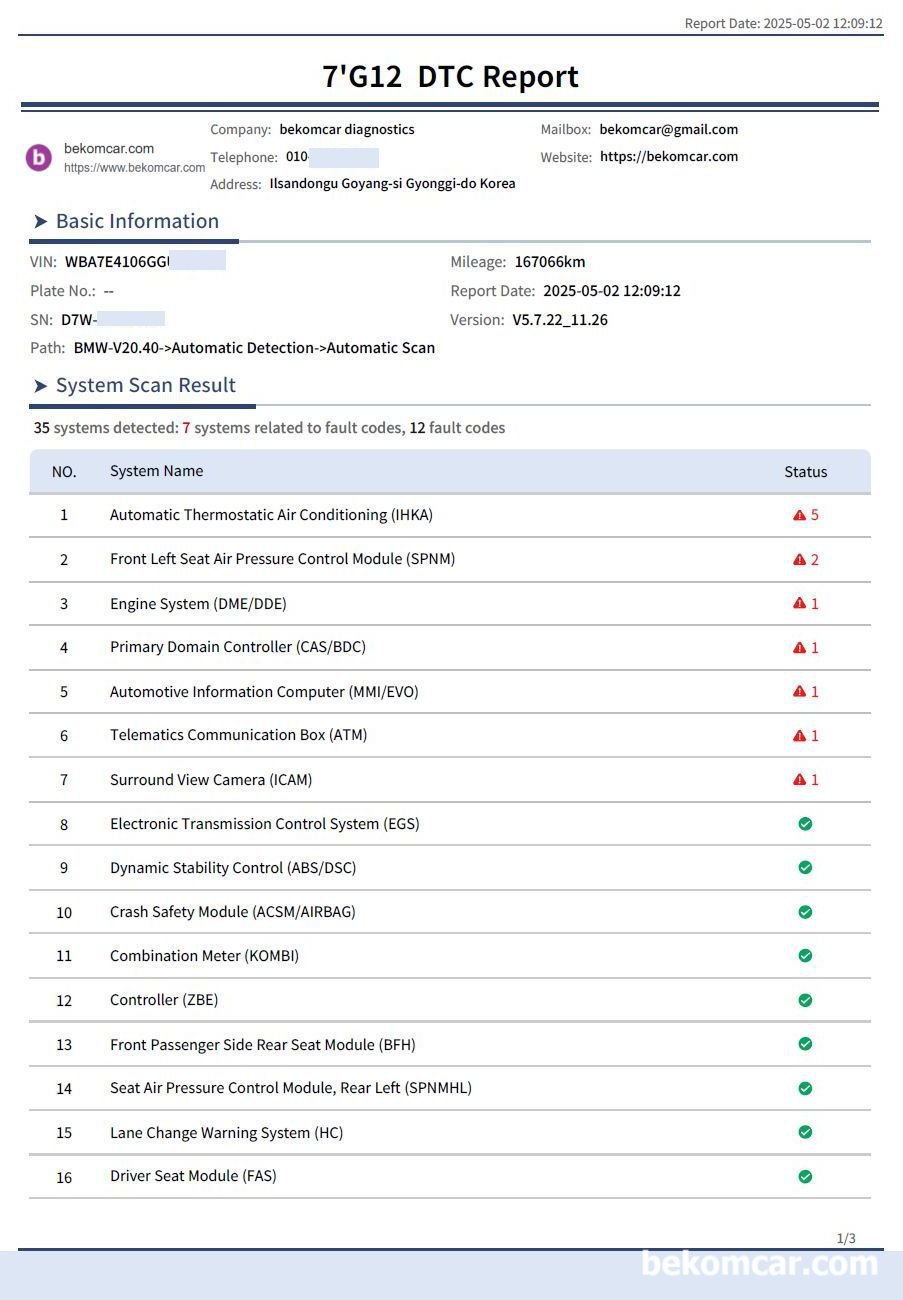

BMW G12 2016 740Li 촉매효율저하 및 엔진상태 건강진단 과정으로 기본적인 전체시스템 고장코드 확인한다. 총 35개 시스템중에서 7개 시스템에서 12개 고장코드가 확인된다. 일부는 '현재' 이고 일부는 '과거' 이다. 이 단계에서는 전체적인 차량내 전장장치 상태를 점검한다.

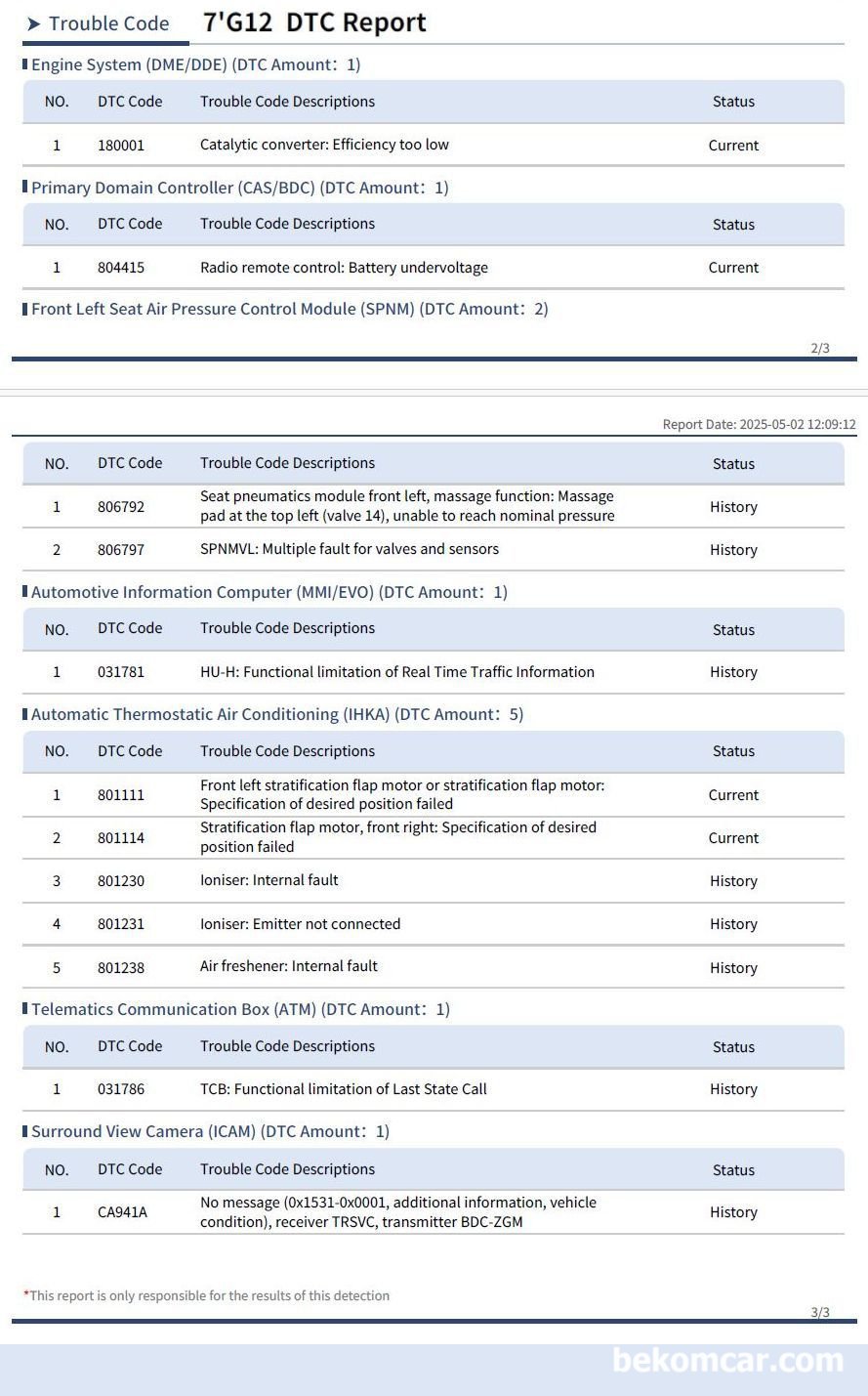

BMW G12 2016 740Li 촉매효율저하 (180001, P0420) 및 엔진상태 건강진단 과정으로 기본적인 전체시스템 고장코드 확인한다. 총 35개 시스템중에서 7개 시스템에서 12개 고장코드가 확인된다. 일부는 '현재' 이고 일부는 '과거' 이다. BMW 촉매효율저하 고장코드 180001 (OBD2, P0420)이 확인된다.

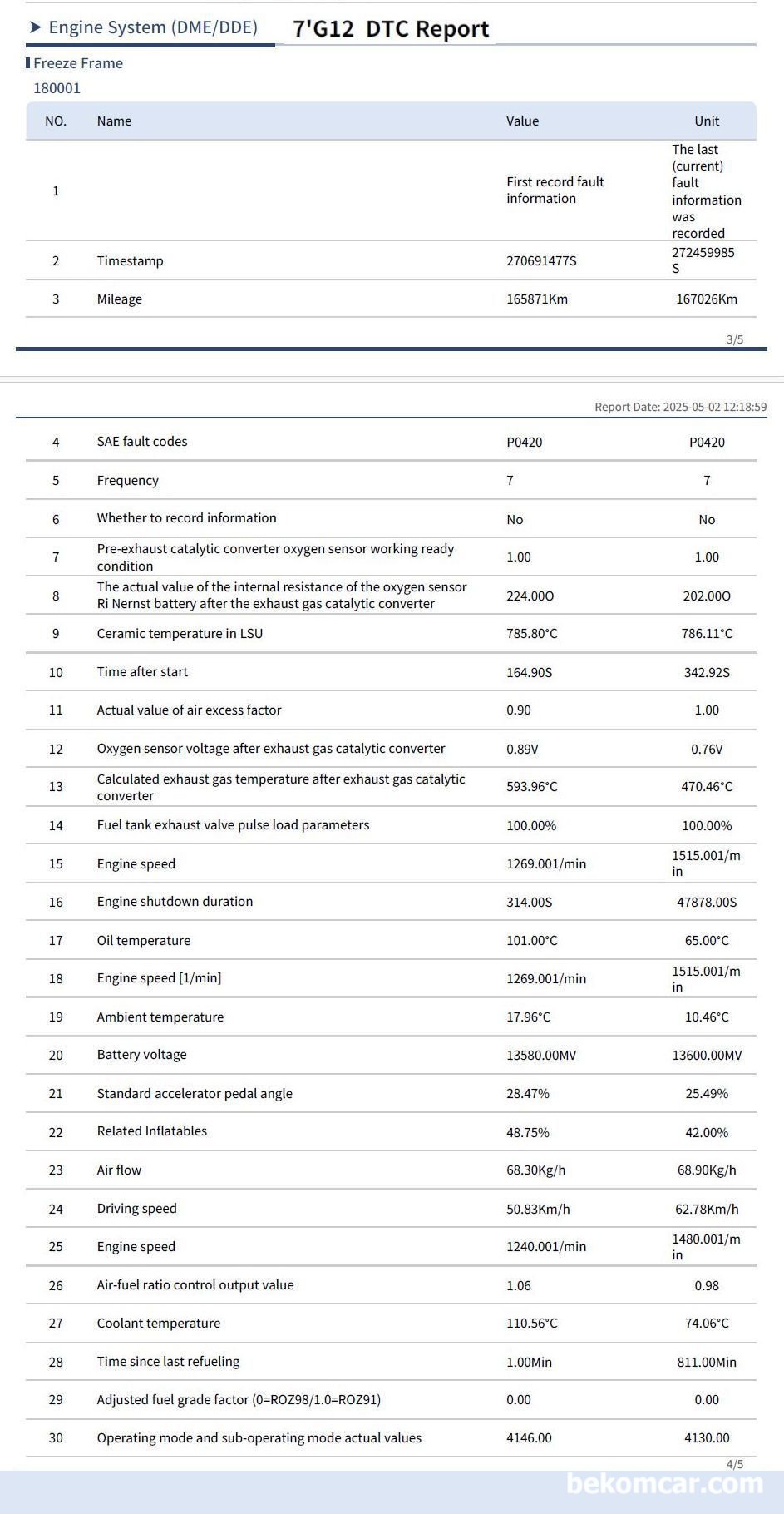

BMW G12 2016 740Li 촉매효율저하 (180001, P0420) 및 엔진상태 건강진단기록 중에서 고장코드 발생당시의 엔진애 주요데이터를 확인한다. 'Freeze Frame Data' '고장상황데이터' 라고 한다. 모든 고장코드 진단시 프리즈프레임 데이터는 필수 확인사항이다.

BMW G12 2016 740Li 촉매효율저하 및 엔진상태 건강진단중 갑자기 심한부조와 특이한 소음 그리고 배기구에서 흰색매연이 상당히 배출된 상태후의 고장코드이다. 연소불량으로 2번과 4번 실린더의 연료인젝터 작동을 ECM(DME)가 중지시키고 있다. 그만큼 실화다 심한 Dead Misfire 라는 의미이다. 아주 간헐적으로 지금까지 2번인가 있었다고 한다. 아마도 이러한 상황이 촉매고장으로 이어지지 않았을까 생각해본다.

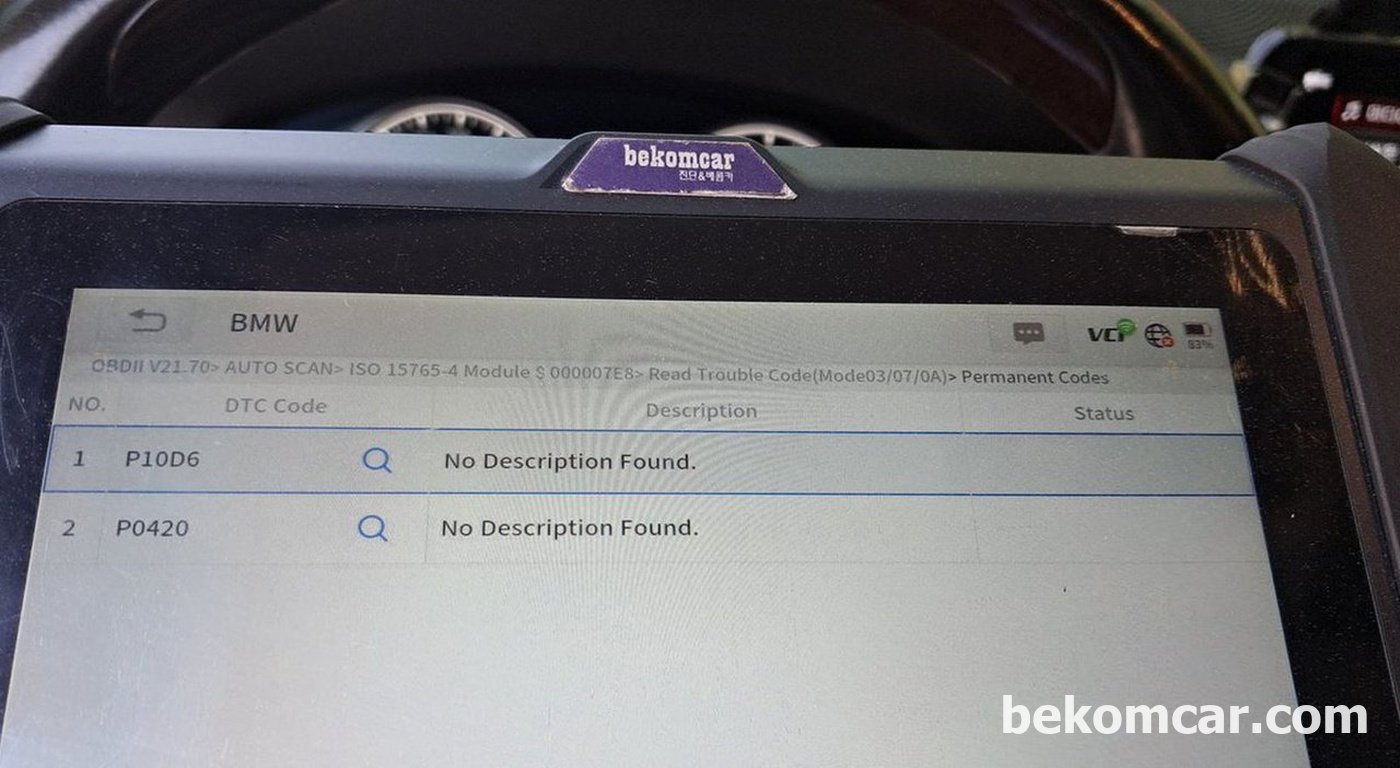

BMW G12 2016 740Li 촉매효율저하 및 엔진상태 건강진단 과정중에서 글로벌 OBD2 기록을 살펴본다. 고장코드는 '과거, 현재, 영구적' 으로 구분되는데 '영구적, Permanent' 상태의 고장코드는 그 누구도 어떠한 장비로도 삭제가 되지 않는다. 고장이 해결되면 ECM(DME)가 자체적으로 검사하여 문제가 없으면 ECM이 고장코드를 삭제한다. 그렇게 ECM은 프로그램 되어 있으며 법적인 요구사항이다. 따라서 Permanent 영구적 상태의 고장코드는 차량고장 진단.정비시에 상당히 주의하여야 한다.

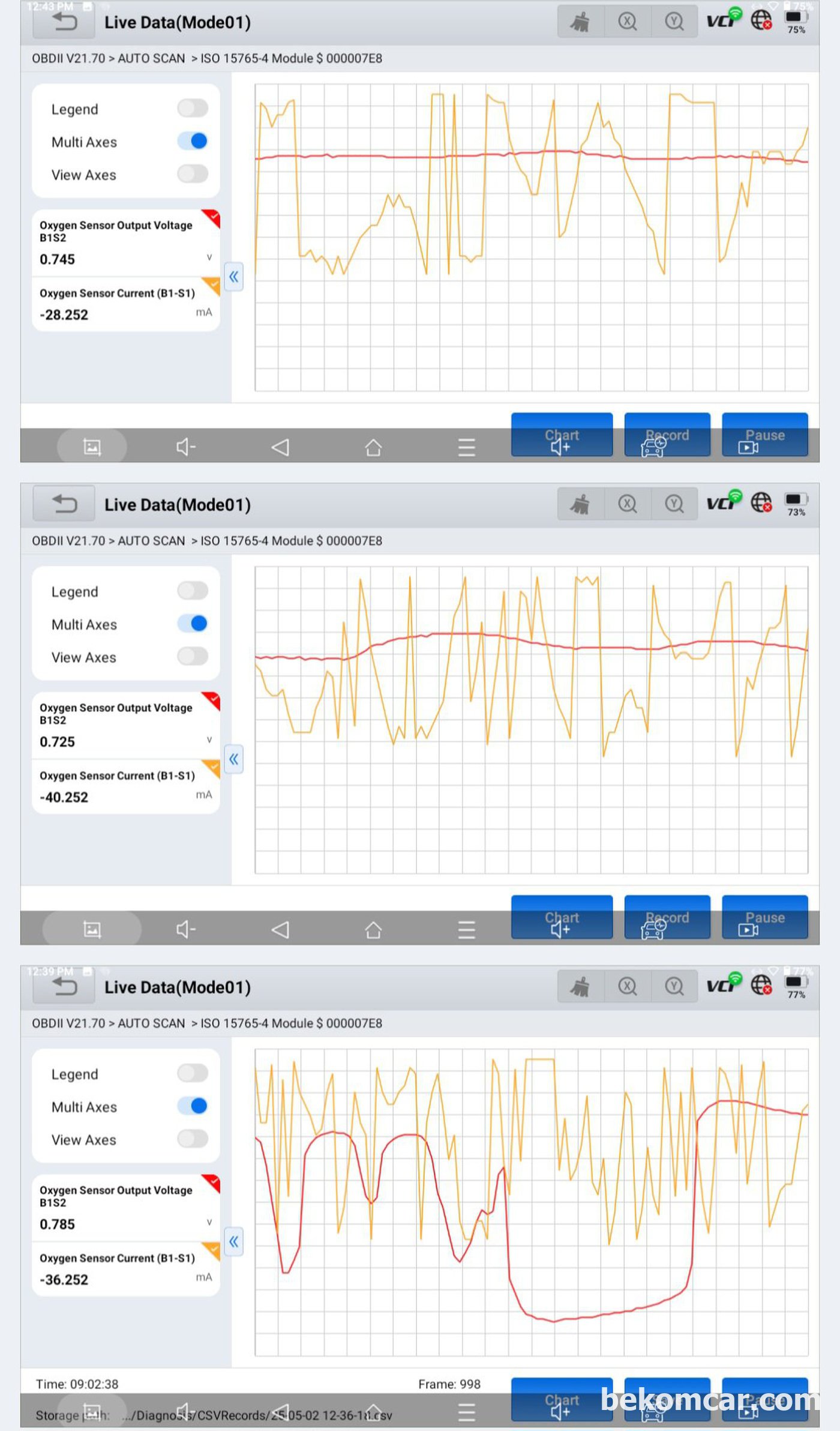

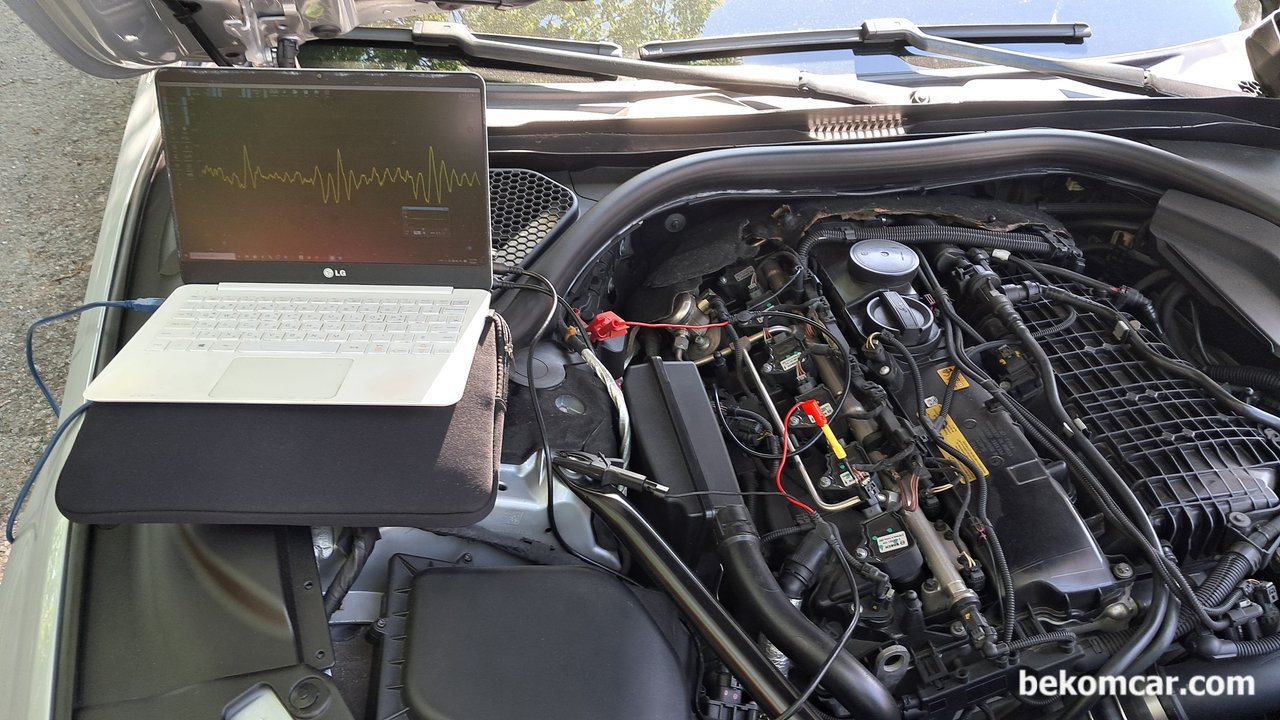

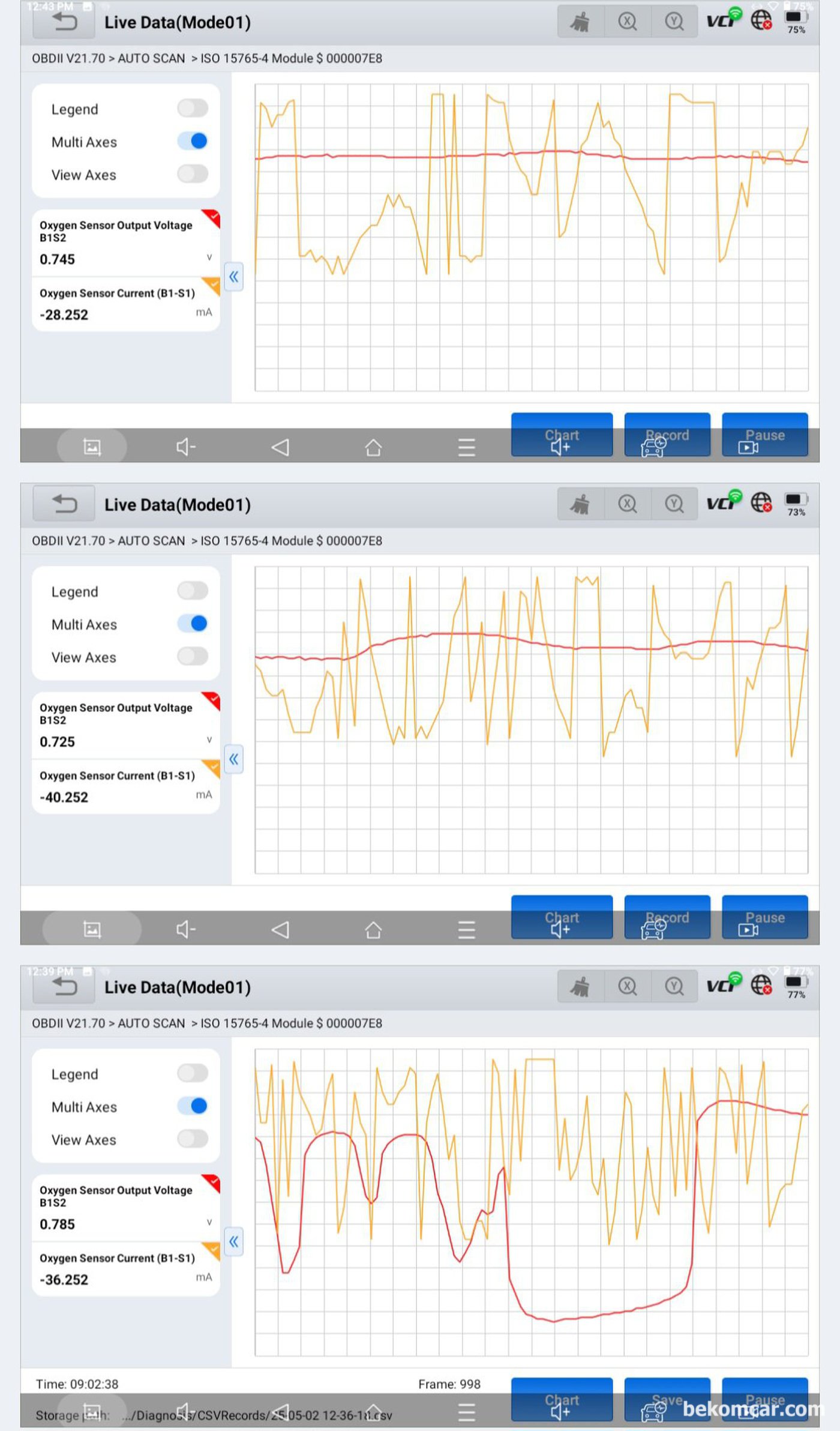

BMW G12 2016 740Li 촉매효율저하 진단과정이다. 산소센서2번 (촉매 하단) 과 촉매전단계의 AFR센서(산소센서1번)의 파형을 분석한다. 촉매효율저하 포함하여 촉매고장 진단시 필수 점검항목이다. 촉매의 '산소저장능력' 'Oxygen Storage Capacity' 가 낮게 측정된다. 산소는 촉매의 2단계 일산화탄소 및 탄화수소 정화를 위한 화학작용에 촉매제로 사용되기 때문이다.
