벤츠 W211 E200K MAF 공기량 센서 진단작업
MAF센서는 ECU와 마찬가지로 12V를 사용하는 매우 특이한 센서이다. 사실상 모듈에 가깝다. 거의 모든 센서류는 5V를 사용하기 때문이다. #1: Main Ground, #2: 12V Power B+, #3: MAF Signal, #4: Signal Ground 로 구성되어 있다.

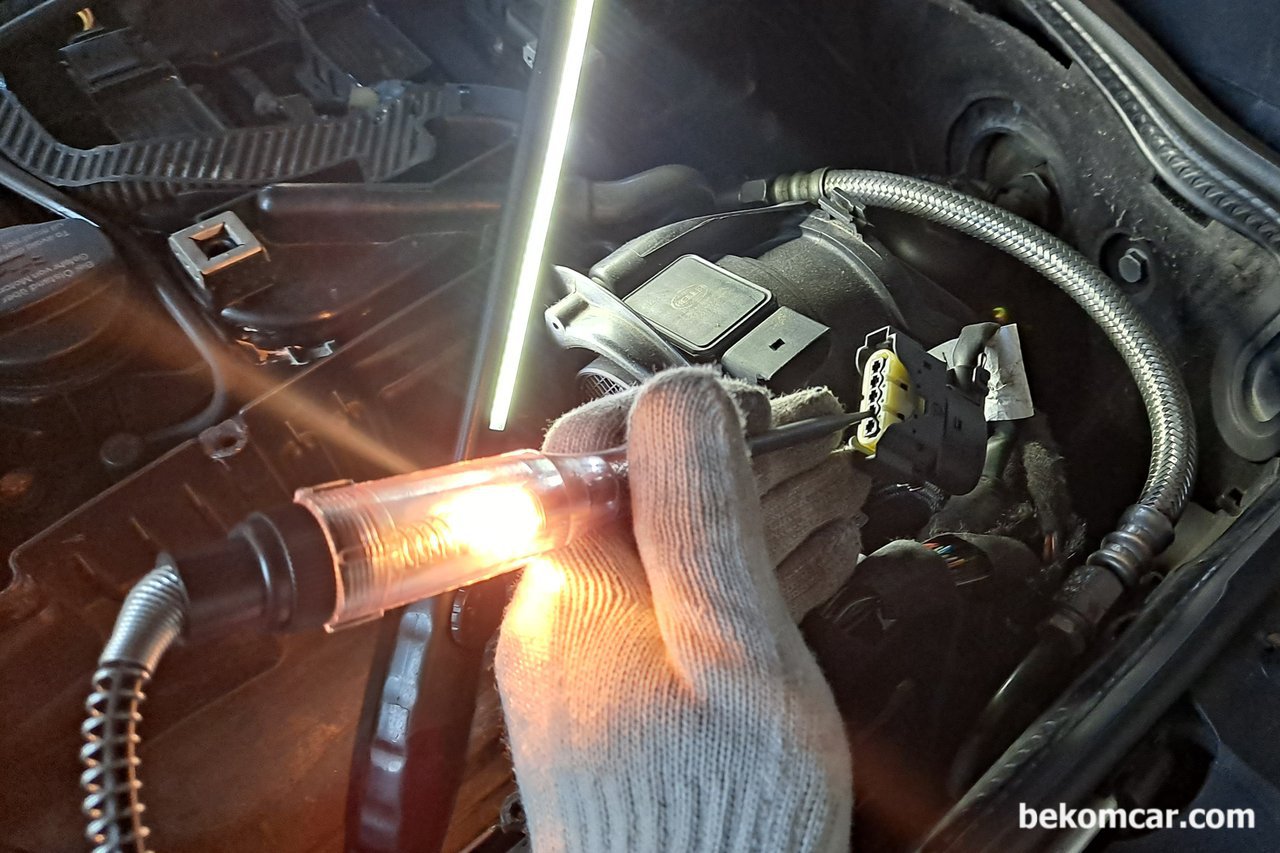

벤츠 W211 E200K MAF센서 파워와이어 B+ 찾아내는 방법. KOEO시 DMM으로 체크하거나 테스트라이트로 확인한다.
벤츠 W211 E200K MAF센서 파워와이어 B+, G, S 등 배선체크.
벤츠 W211 E200K MAF센서 배선은 4개이다. 54321이 마킹되어있는데 배선은 4개만 있다.

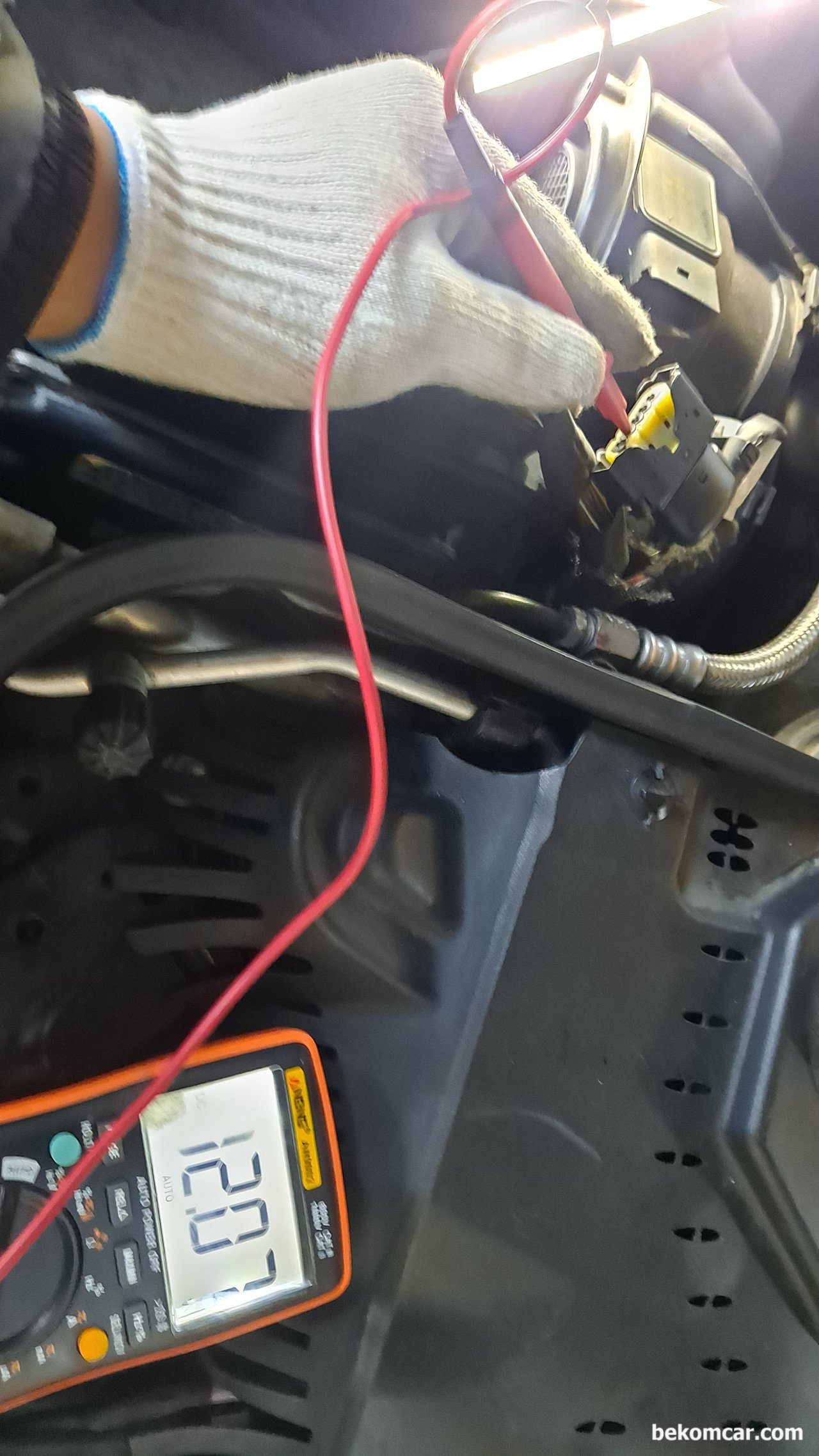

벤츠 W211 E200K MAF센서 파워와이어 B+ 찾아내는 방법. KOEO시 DMM으로 배터리 전압을 확인한다.
