전기차 & 하이브리드 단품 고전압 절연저항 DAR 측정 사례, BMW X5 F15 N20 40E
전기차 & 하이브리드 단품 고전압 절연저항 방법중에 DAR 측정 사례이다. 고전압 절연고장으로 인하여 출력제한 상태의 BMW X5 F15 N20 40E 이다. AC 컴프레서 신품의 DAR 방식 고전압절연저항 측정을 한다. 512V를 60초간 공급하는 사이 누전등이 있는지 측정하는 방식이다. DAR 값이 1.79로 Excellent 그 이상의 좋은 절연저항 지수이다. 고장난 기존 AC컴프레서의 고전압절연 값 0.007~0.025M옴 vs. 신품 AC컴프레서는 3.009~3.014G옴 이다.

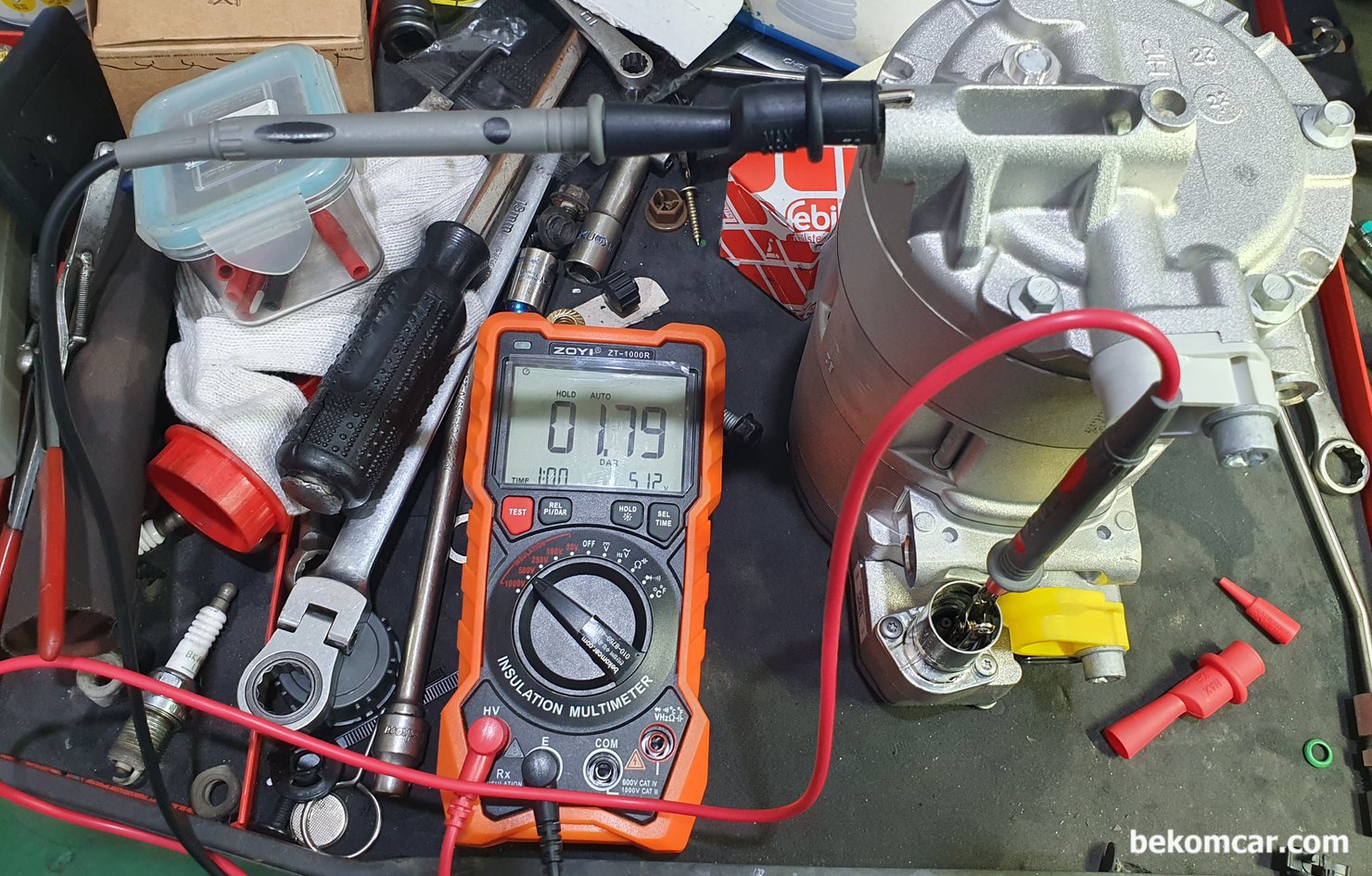

AC 컴프레서 신품의 DAR 방식 고전압 절연저항 측정을 한다. 512V를 60초간 공급하는 사이 누전등이 있는지 측정하는 방식이다. DAR 값이 1.79로 측정된다. Excellent 그 이상의 좋은 절연저항 지수이다. DAR 측정 차량은 BMW X5 F15 N20 40E 이다.

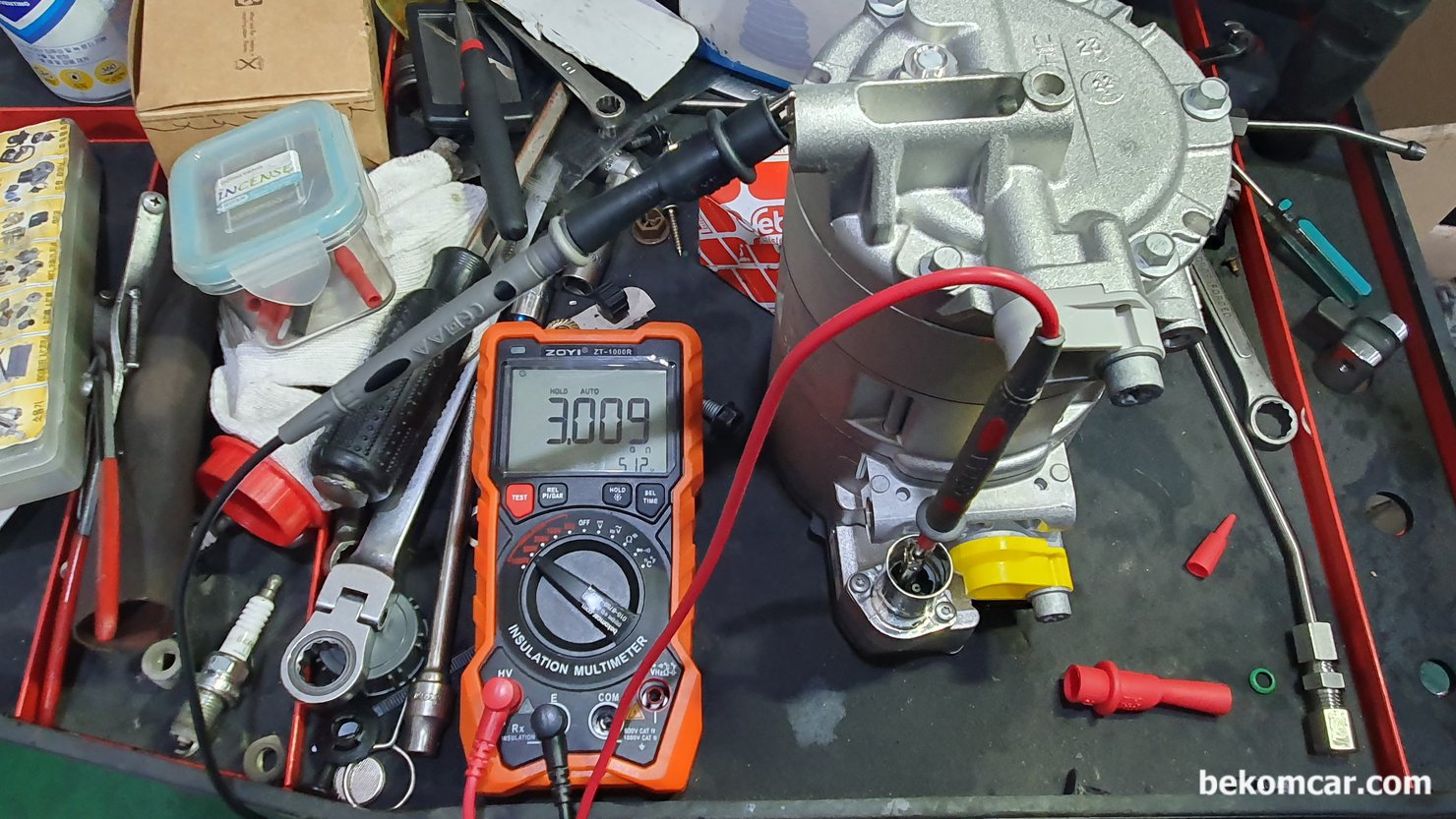

BMW X5 F15 N20 40E 고전압 절연저항 파괴 고장코드 차량이다. 신품 AC 컴프레서 단품 코텍터 터미널 2개중 하나의 고전압 절연저항 측정한 결과 약 3.009G옴 이 측정된다. 매우 만족스러운 절연 저항이다. 안심하고 설치해도 좋겠다.

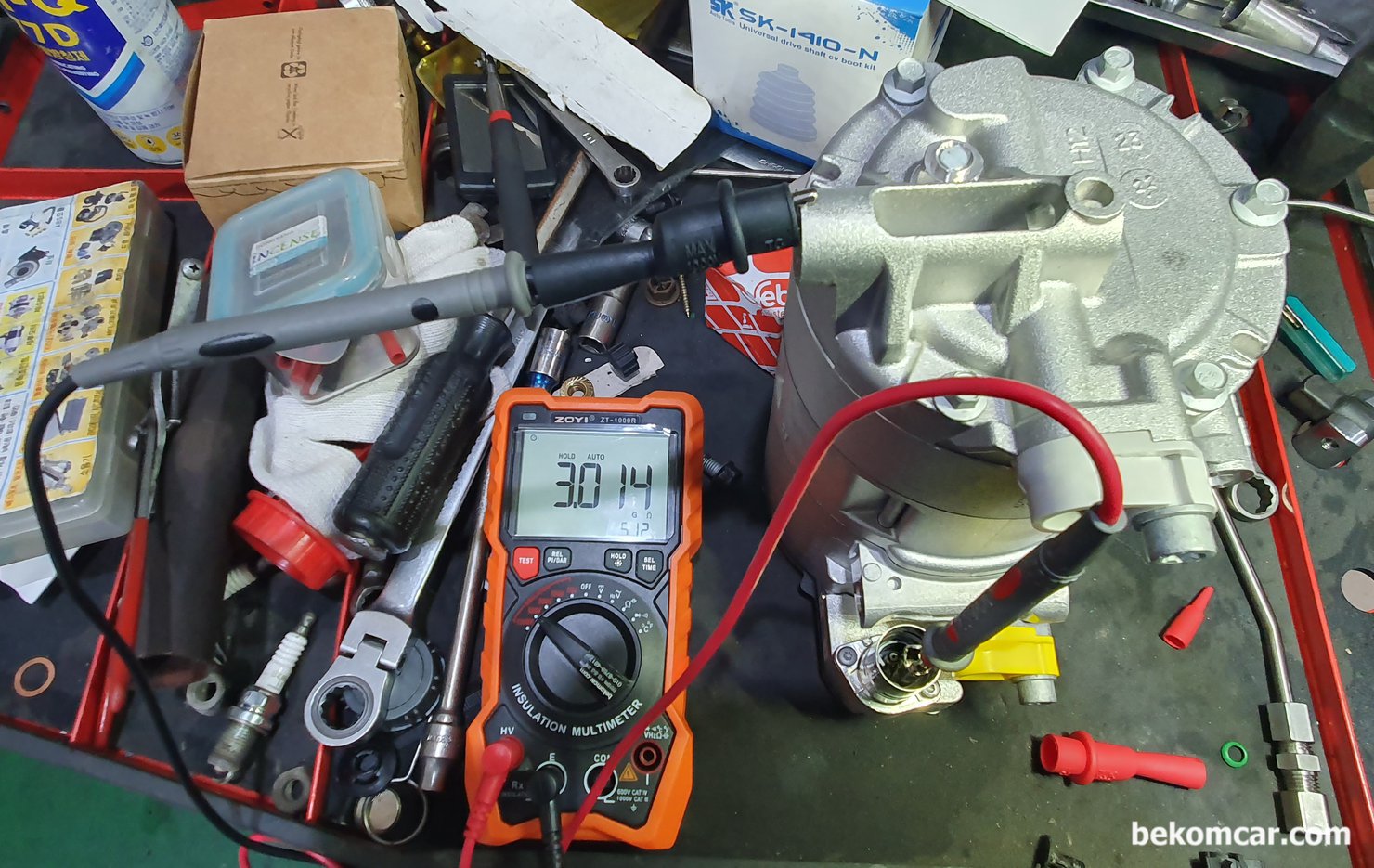

BMW X5 F15 N20 40E 고전압 절연저항 파괴 고장코드 차량이다. 신품 AC 컴프레서 단품 코텍터 터미널 2개중 다른 하나의 고전압 절연저항 측정한 결과 약 3.009G옴 이 측정된다. 매우 만족스러운 절연 저항이다. 안심하고 설치해도 좋겠다.

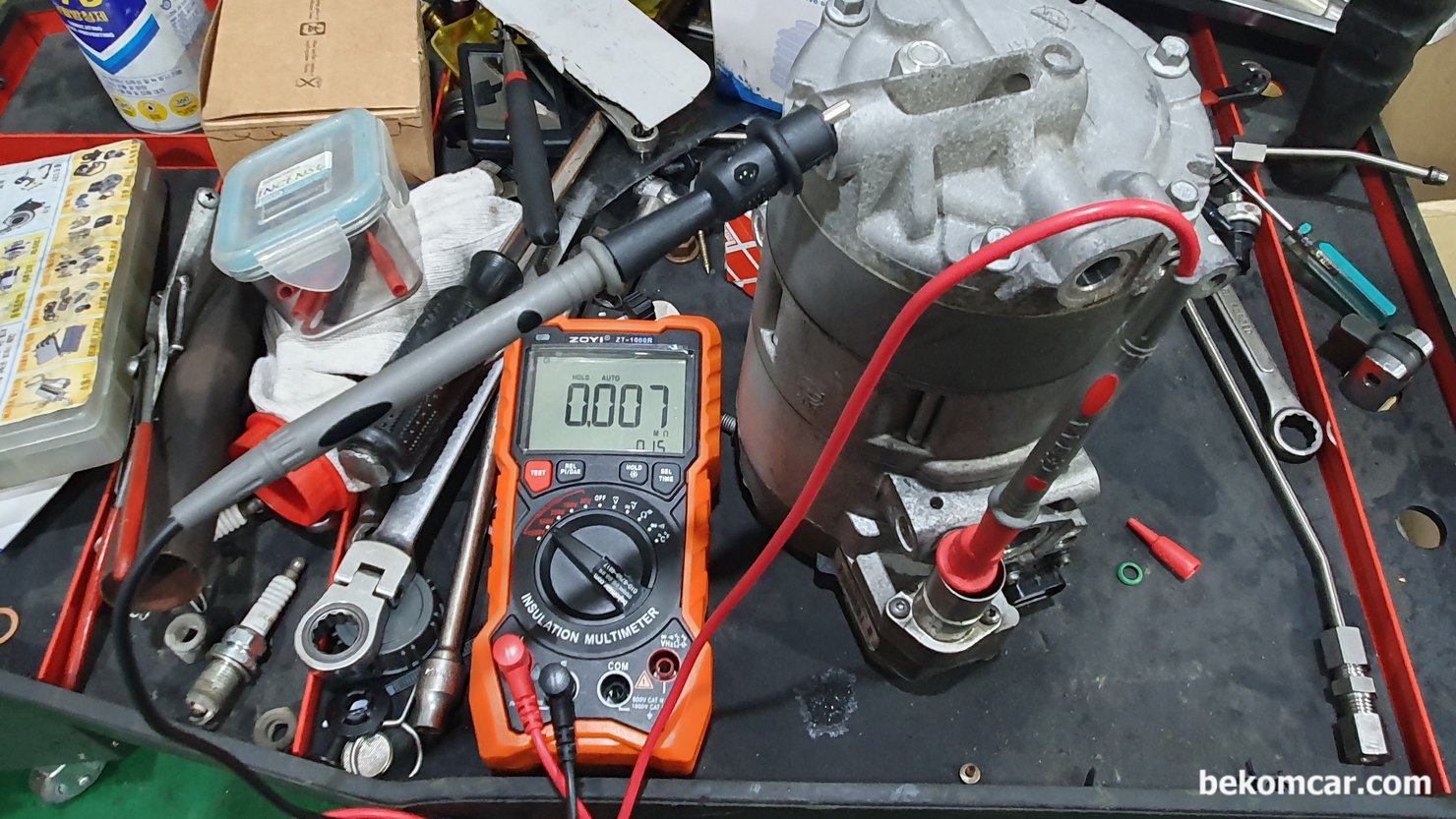

BMW X5 F15 N20 40E 고전압 절연저항 파괴 원인인 고장나서 탈거한 AC컴프레서 이다. 엔진룸 말고 단품으로 탈거후 재 확인한다. 고전압 절연저항이 0.007M옴 정도이다. 고전압 절연이 완전히 파괴된 상태이다.

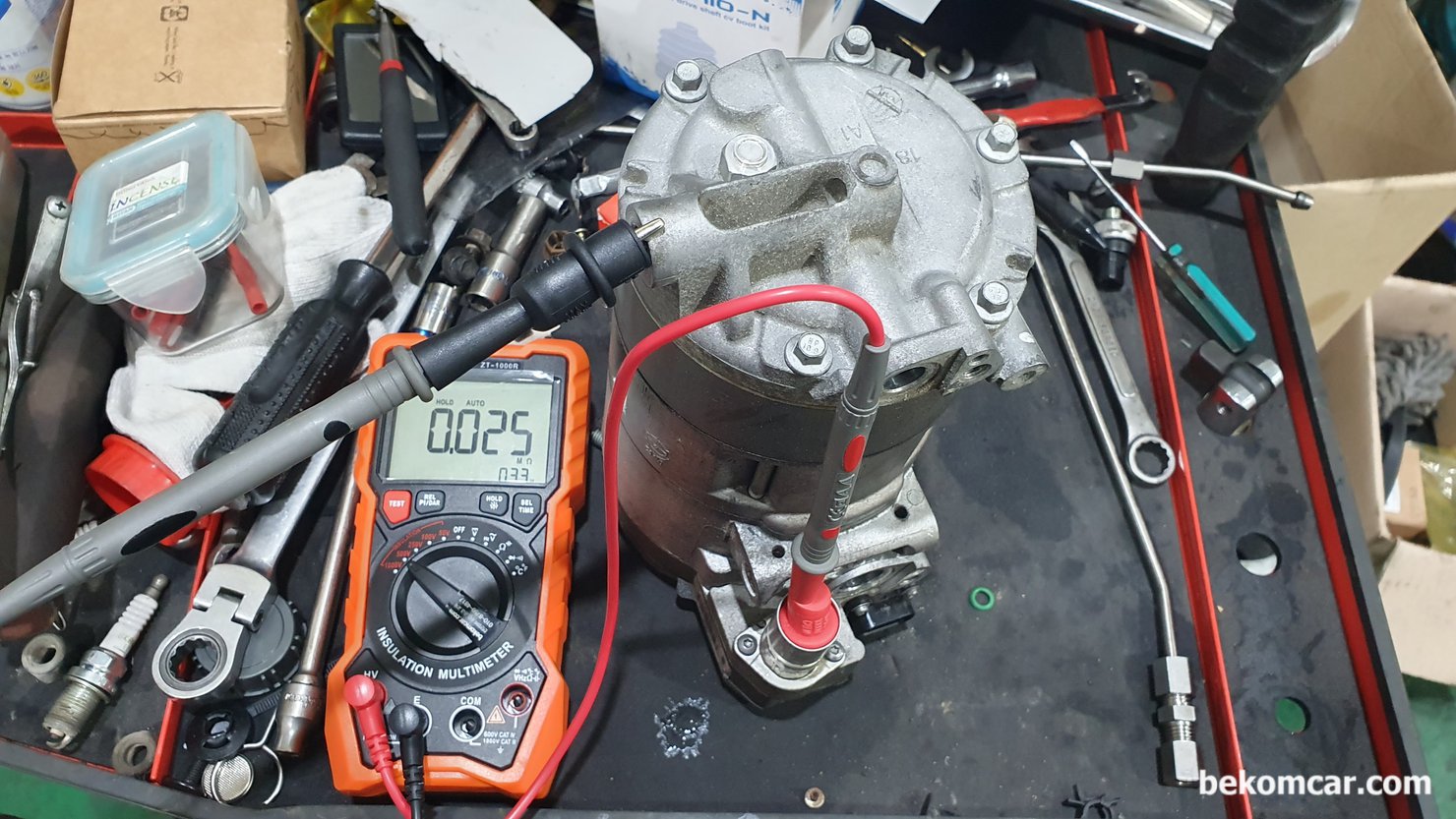

BMW X5 F15 N20 40E 고전압 절연저항 파괴 원인인 고장나서 탈거한 AC컴프레서 이다. 엔진룸 말고 단품으로 탈거후 재 확인한다. 코넥터 부분 2개중 다른 하나의 고전압 절연저항이 0.025M옴 정도이다. 고전압 절연이 완전히 파괴된 상태이다.

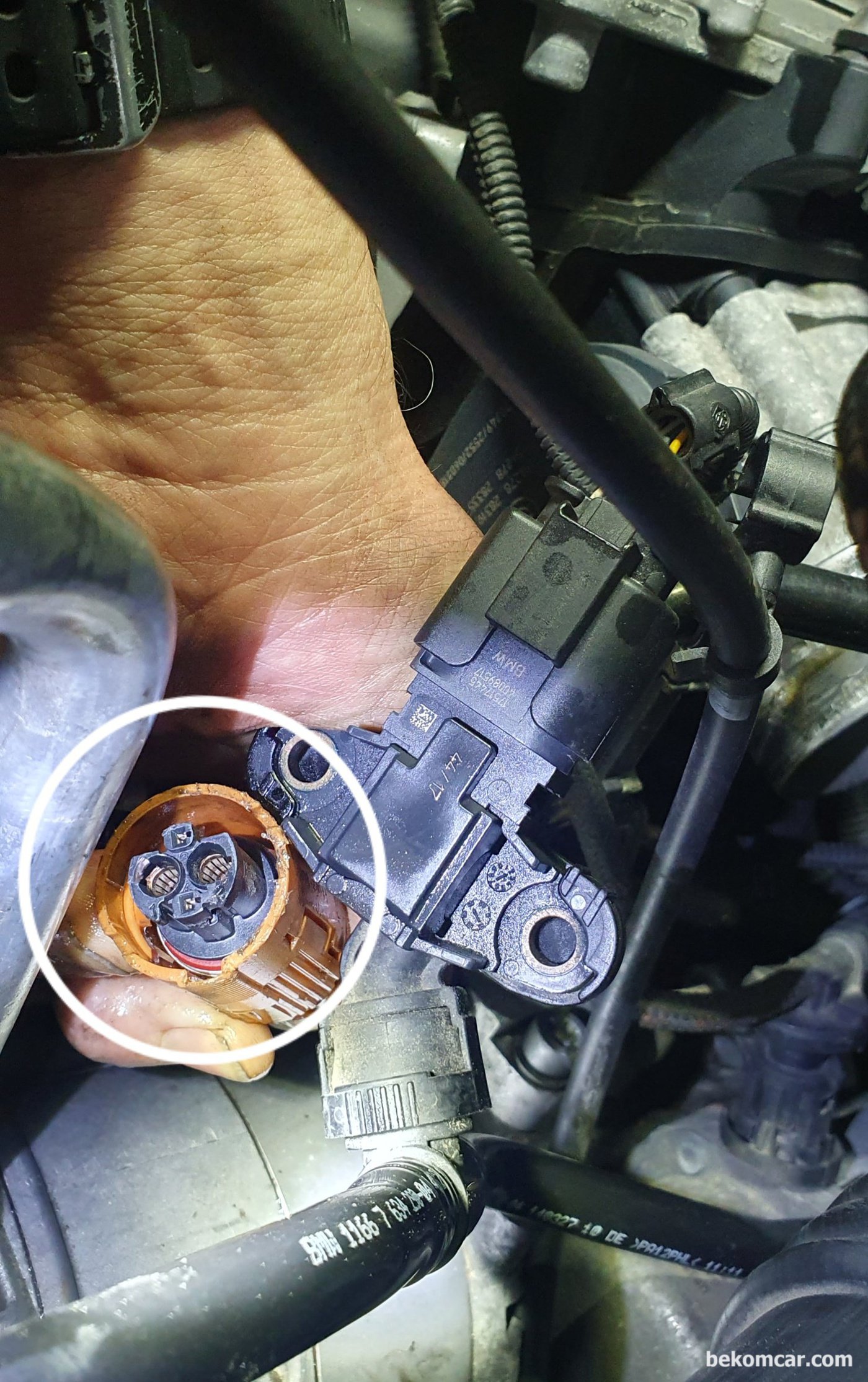

BMW X5 F15 N20 40E 고전압 절연저항 파괴 된 AC컴프레너 코넥터 이다. 메인하네스 코넥터 등 필요시 단계별 점검을 한다. 증상과 고장코드 분석등 결과에 따라 점검 포인트뫄 방법은 달라진다.
