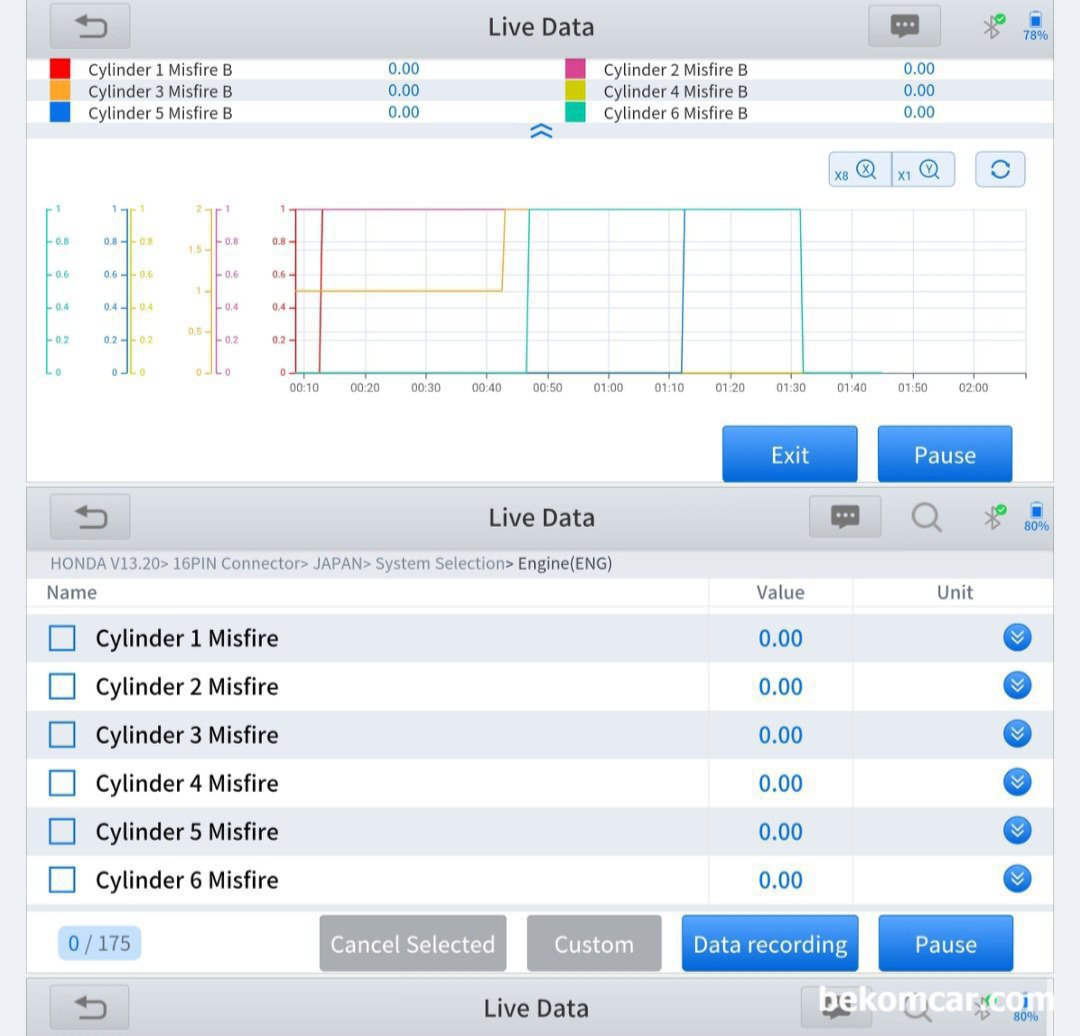

2012년 혼다 어코드 V6 VCM 엔진, 진단기로 실화를 진단하면 실화 고장코드 없고 실화 카운트를 봐도 6개 실린더 전부 0.00 이다. 실화가 없다는 것이다. 진짜 실화가 없을까? 진단기는 원시 데이터를 가공한것으로 각 자동차 제조사별로 또 같은 원시 데이터도 다르게 표시할 수 있다. 원시 데이터를 분석하는것이 중요한 이유이다.

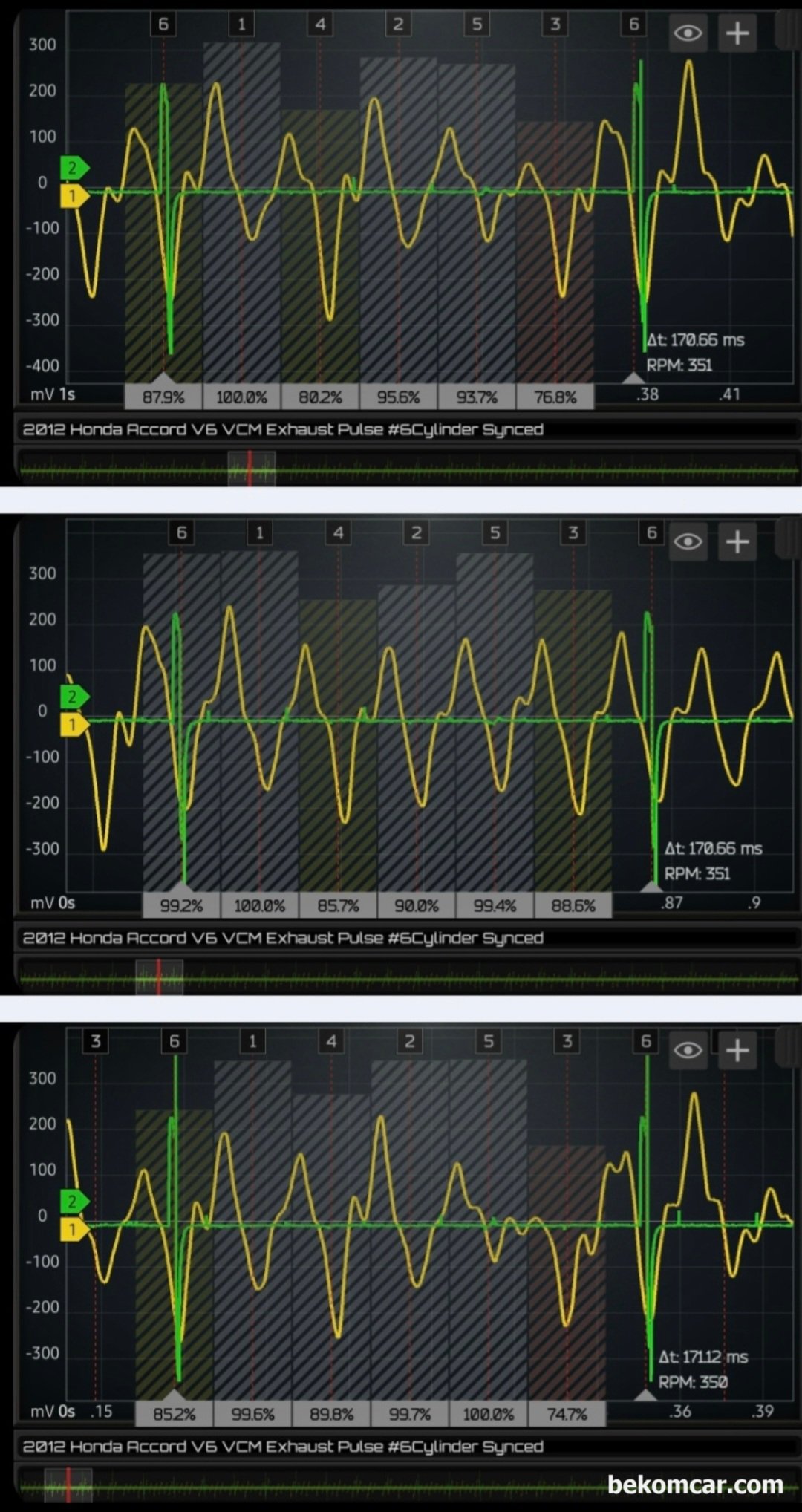

2012년 혼다 어코드 V6 VCM 엔진 실화진단, 진단기에는 실화고장코드가 없고 실화카운트도 없다. 하지만 머플러에서 엔진 배기밸브 압력을 정밀진단하면 실제 실화가 있는것을 알 수 있다. 특히 3번 실린더는 상태가 좋지 않게 측정된다.

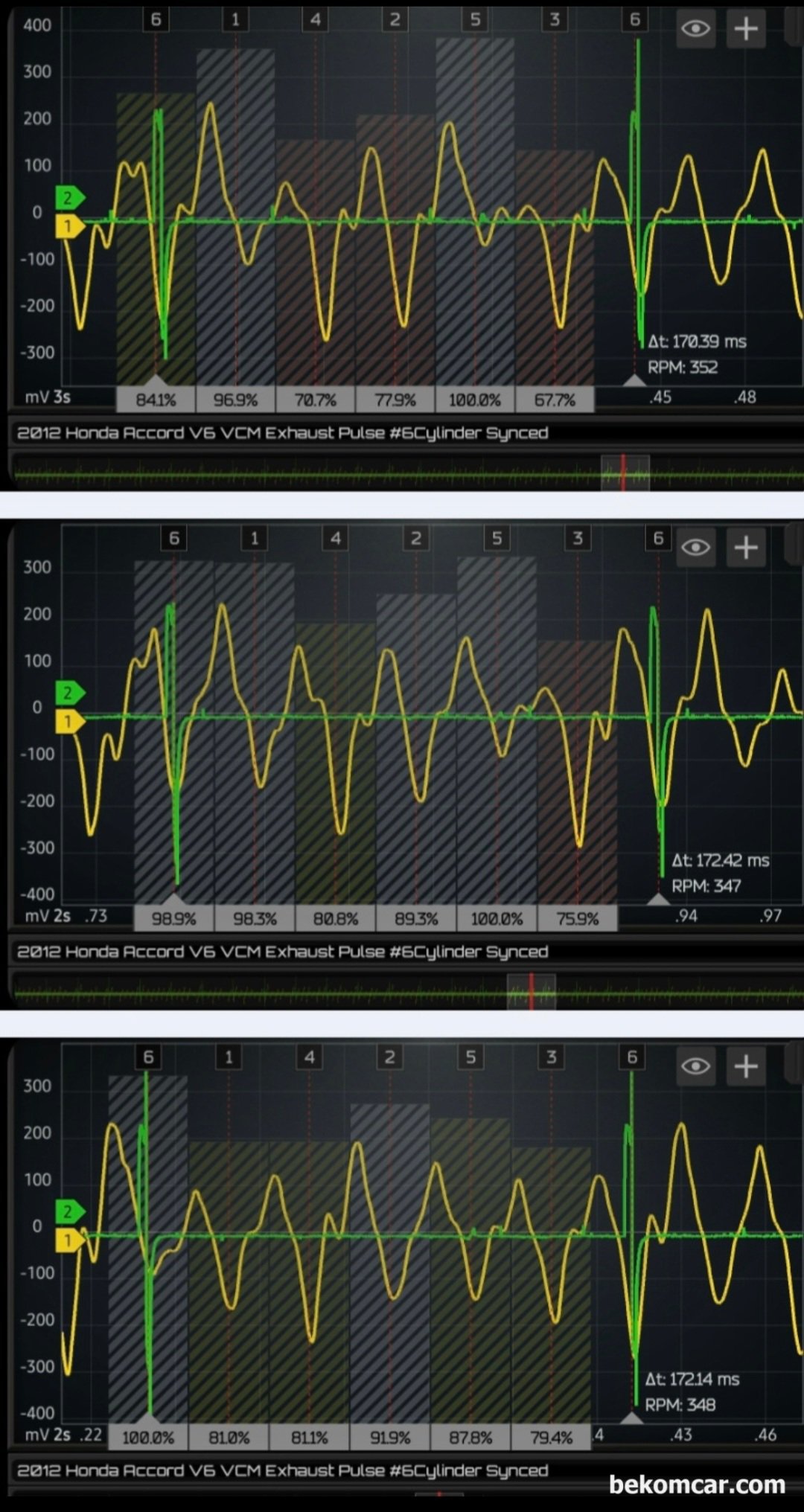

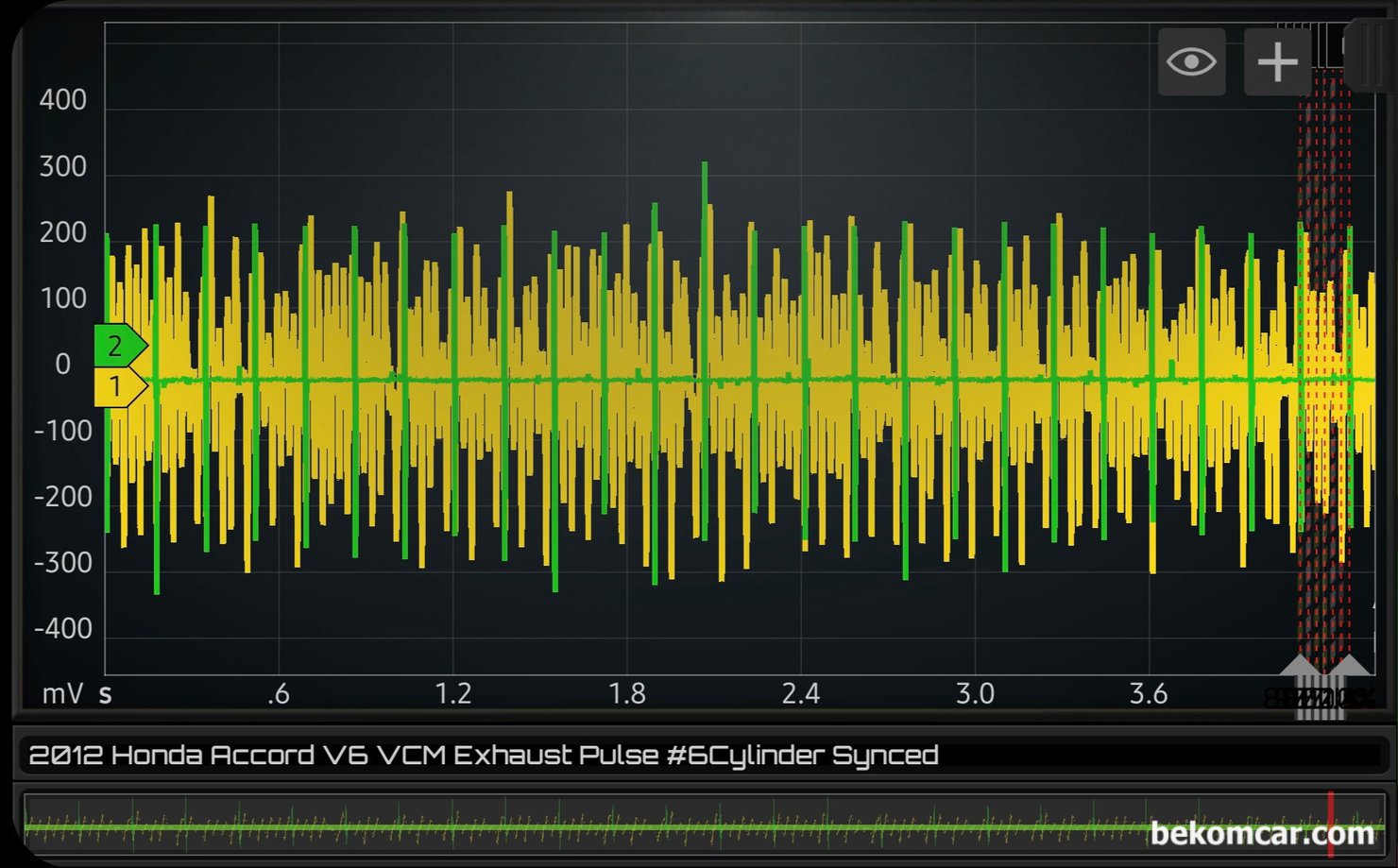

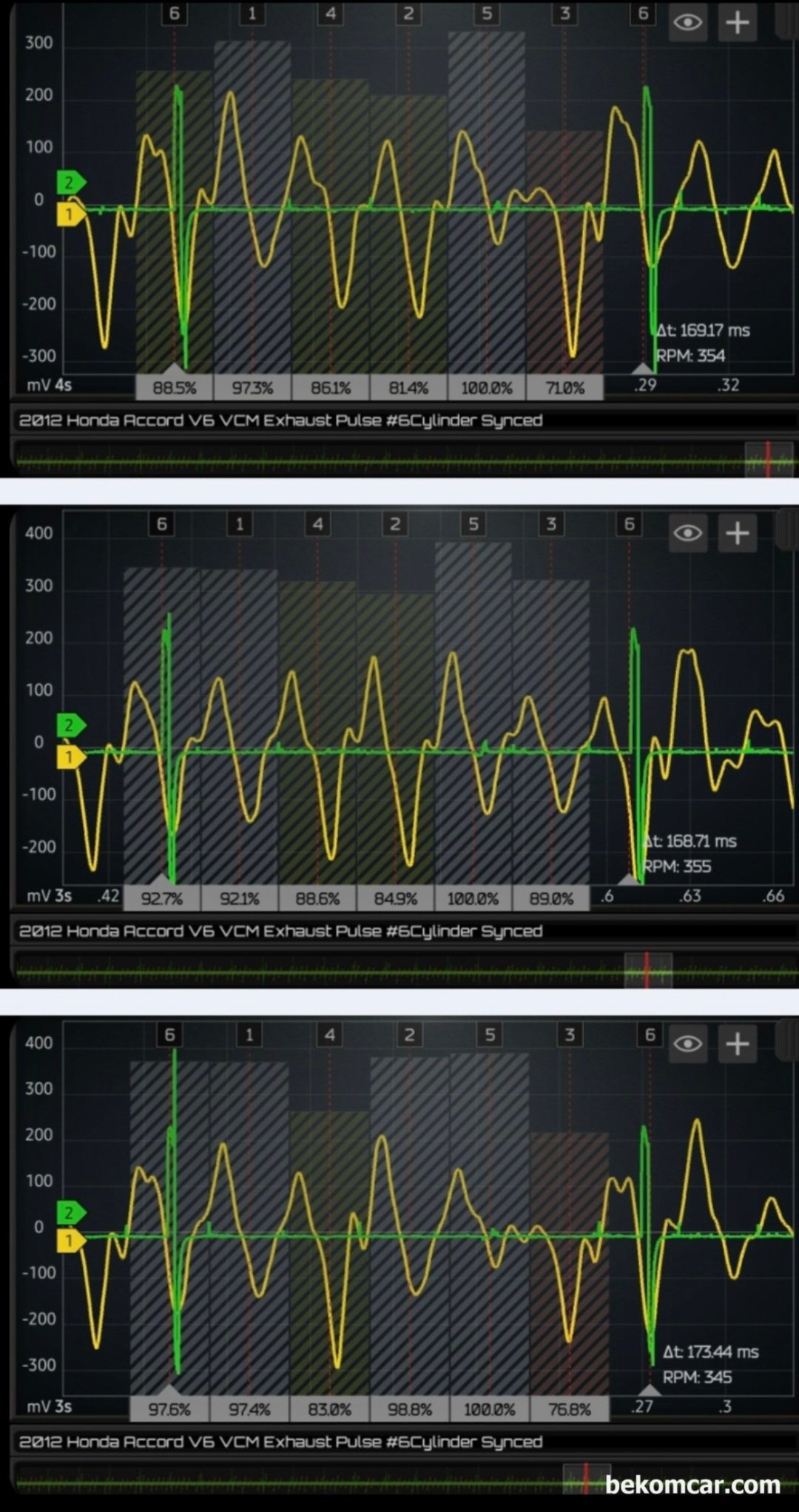

2012년 혼다 어코드 V6 VCM 엔진 실제 실화진단 과정이다. 진단기에서 실화고장코드가 있다 없다 하는 상태이다. 하지만 측정 당시에 아무런 실화고장코드 없지만 실제는 실화가 발생하고 있는것이 확인된다. 배기밸브 파형분석을 하면 실화 실린더를 파악 할 수 있다.
