피코 전류계 TA167 모델, 200A 와 2000A 세팅이 있는데 HS512Max 스코프 프로그램에서 프로브 세팅 어떻게 하나요?

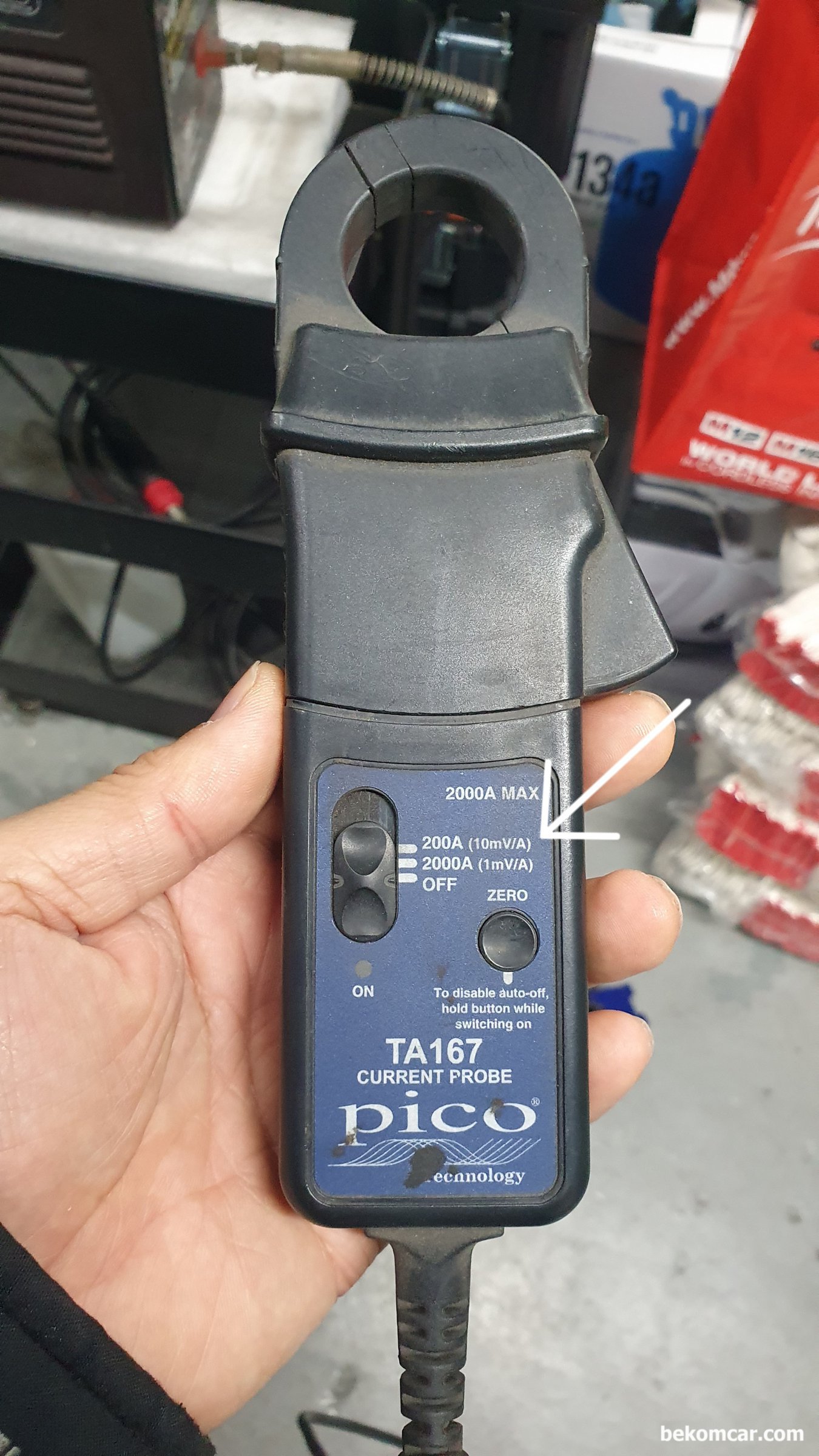

HS512Max HScope 프로그램에 피코 전류계 TA167 200A 와 2000A 세팅방법이다. 200A 배수는 100 이며 2000A 세팅의 배수는 1000 으로 해준다. 이 세팅은 어떠한 전류계 와 어떠한 스코프 프로그램에도 똑 같이 적용된다.

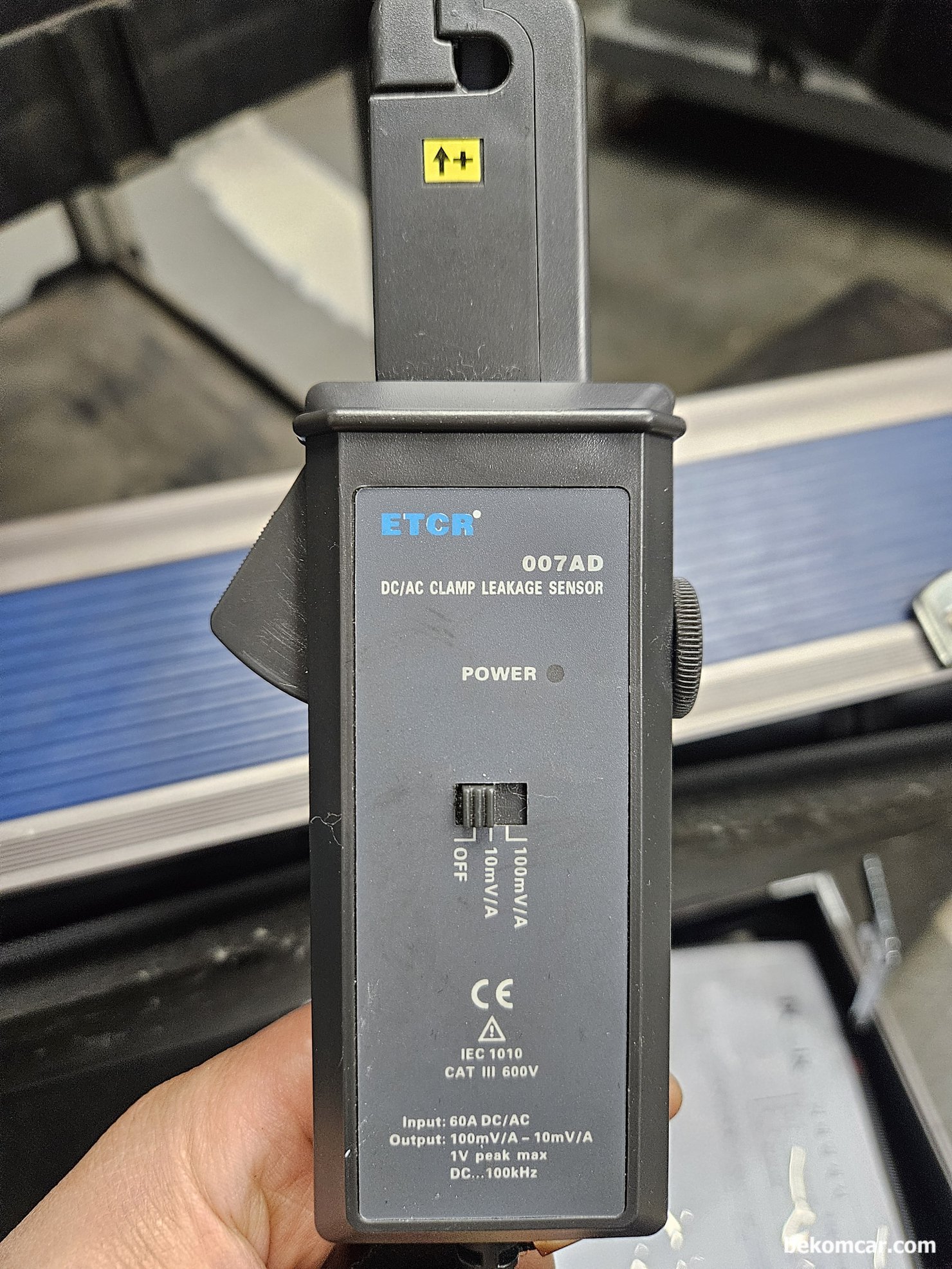

ETCE 전류계 이다. HS512Max HScope 프로그램에 프로브 추가시 100mV/A는 배수를 10 으로 하고, 10mV/A 는 배수를 100 으로 해주면 된다. 그리고 프로그램에서 원하는 100mV/A 혹 10mV/A 를 선택하면 된다.
전류계 스코프 프로그램 세팅하기
피코스코프는 피코전류계는 이미세팅 되어 있으니 그대로 사용하면 된다. 하지만 한텍이나 기타 다른 메이커 전류계는 별도록 추가해서 세팅도 해주어야 한다.
HS512Max 스코프 프로그램세팅
마찬가지로 HS512Max 스코프 프로그램에서 피코 전류계 TA167 사용하기 위해서는 프로브 세팅을 해 주어야 한다. 여기에서 중요한것은 'Multiplier' 라는 전압을 전류로 바꾸어 줄 때 몇 배수로 할 것인지 계산하는 것이다. 아래 공식은 어떠한 스코프 프로그램에 어떠한 전류계라도 똑 같은 원칙이 적용된다.
피코 TA167 200A 세팅방법
200A(10mV/A) 라고 표시되어 있는 TA167 전류계중에서 200A 세팅하는 방법이다. 10mV/A 의미는 10mV 전압은 1.0A 로 변환한다는 의미이다. 1.0A = 1,000mA 이다. 그래서 10mV/1.0A = 10mV/1,000mA 가 되는것이다. 10mV x 100 = 1,000mA 이 된다. 그래서 배수는 '100' 이 되는것이다.
피코 TA167 2000A 세팅방법
2000A(1mV/A) 라고 표시되어 있는데 1mV/1,000mA 이다. 그래서 배수는 1,000 이 되는것이다.
자세한 피코 전류계 TA189 세팅방법
TA189 세팅 방법을 참고하며, TA167는200A 와 2000A 에 맞게 배수만 바꾸어 주면 된다.
