BMW F10 528i 린버스 통신고장 CD9304 진단.정비기록 이다. DME 교환이나 린 통신 칩 교체해도 될 수 있다. 이번에도 린 통신 칩 교체로 BMW F10 528i 마무리 한다.

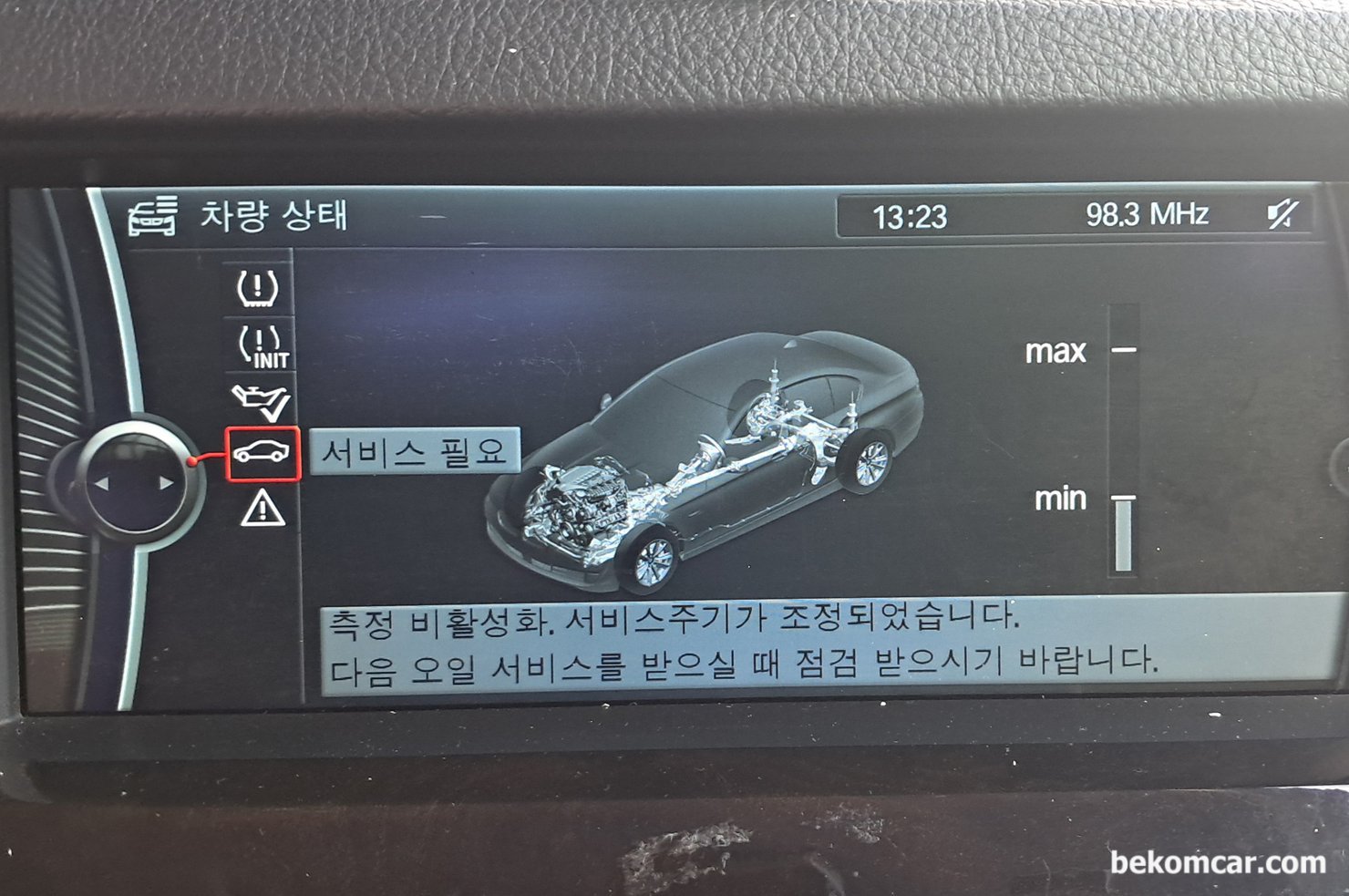

BMW F10 528i 린버스 통신고장 CD9304 진단.정비기록 이다. 대표적인 증상은 엔진오일 레벨세팅이 되지 않는다. 진단기 확인결과 CD9304 고장코드가 확인된다. 린 버스 통신 파형과 고장코드 그리고 오일레벨 세팅불가 증상이 일치한다.

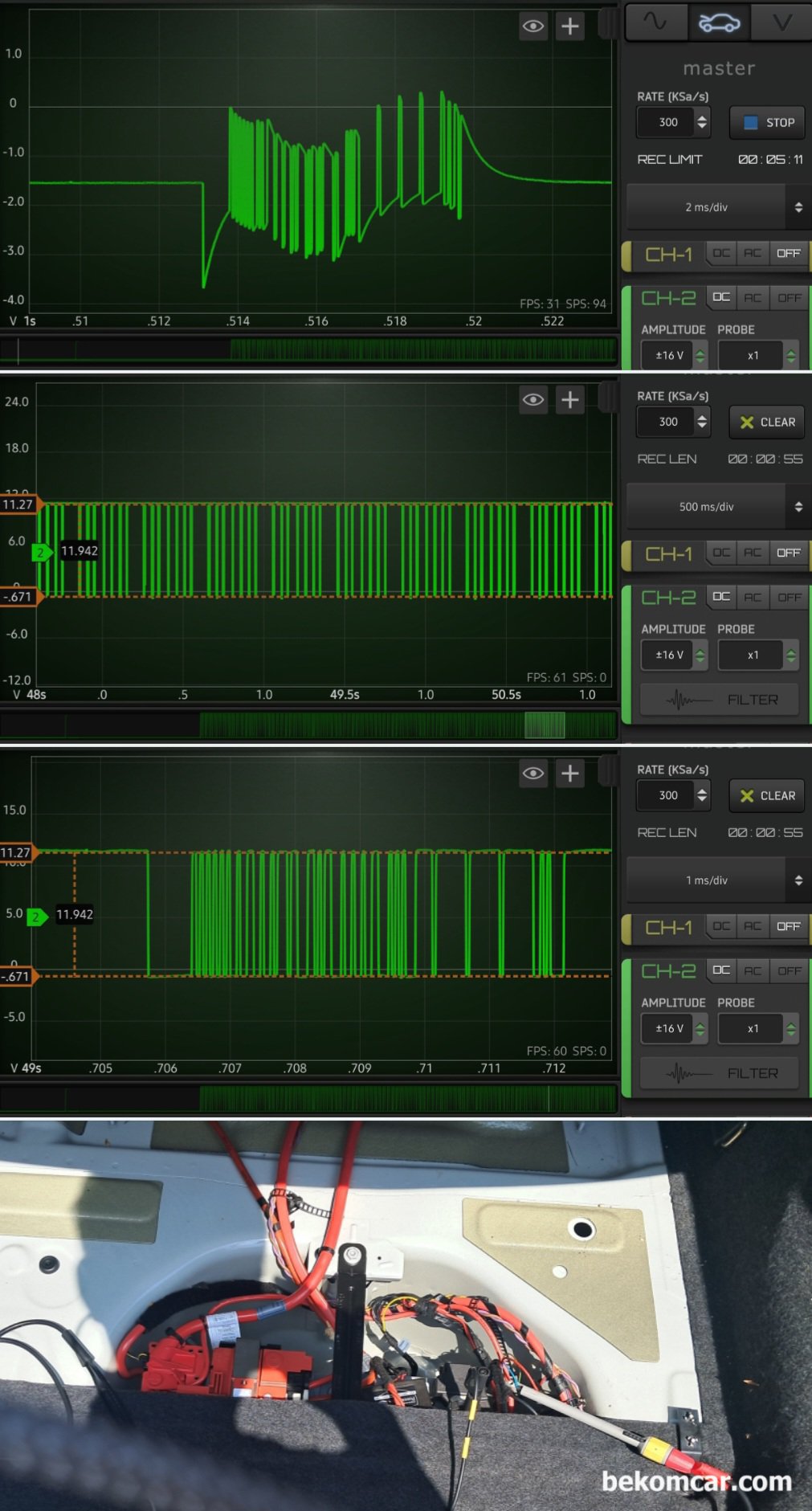

BMW F10 528i 린버스 통신고장 CD9304 진단.정비기록 이다. 접근성이 좋은 트렁크내 배터리 IBs 와 알터네이터 에서 린 버스 파형을 측정 해 본다. LIN BUS 칩 고장으로 진단하고 DME교체 수리 작업 중에서 수리 하기로 한다.

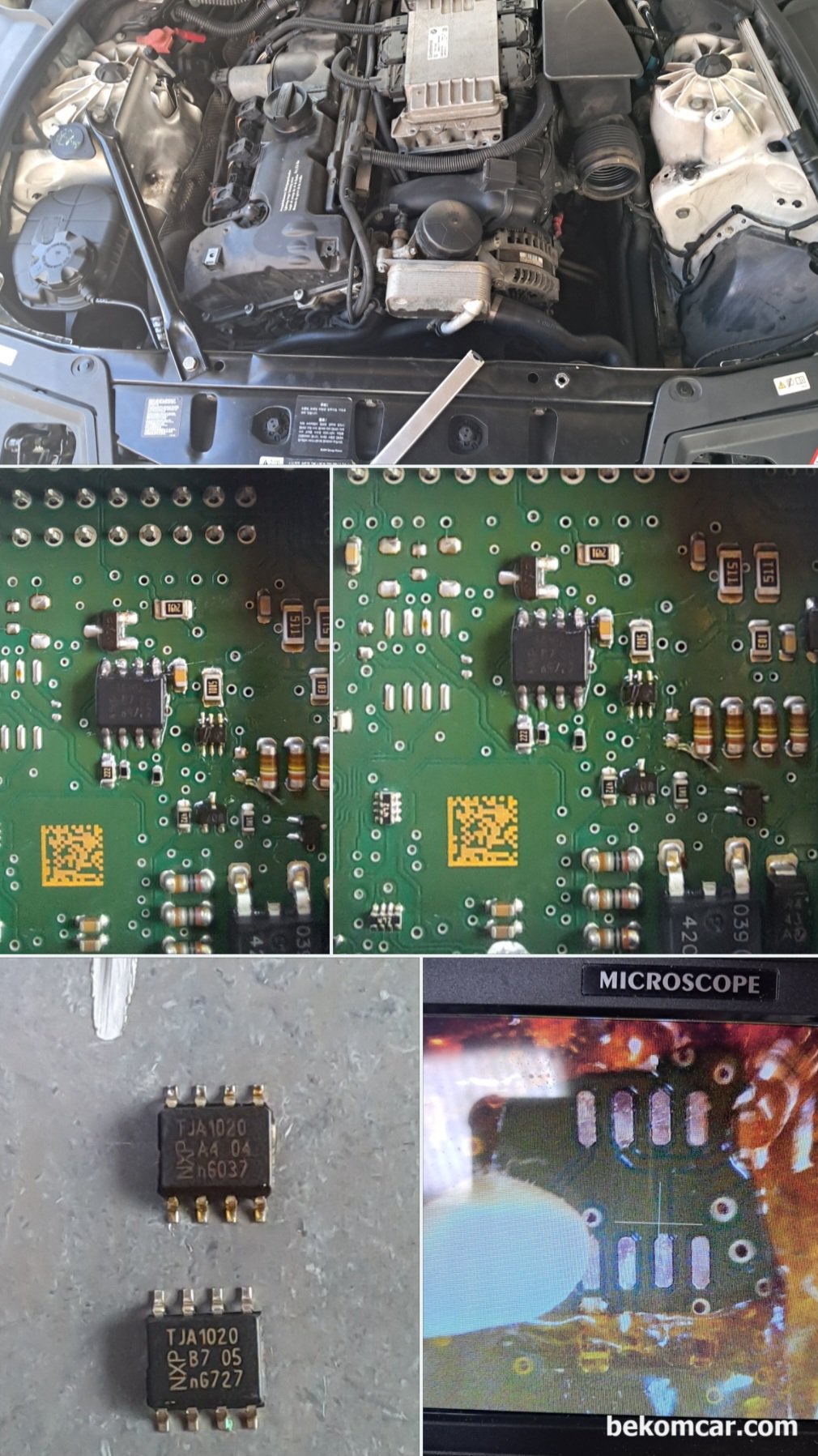

BMW F10 528i 린버스 통신고장 CD9304 진단.정비기록 이다. 필립스 반도체 회사 NXP 의 LIN BUS 통신 칩 이다. DME 수리를 하는 과정이다. 실제로 보면 매우 작은 크기이다.

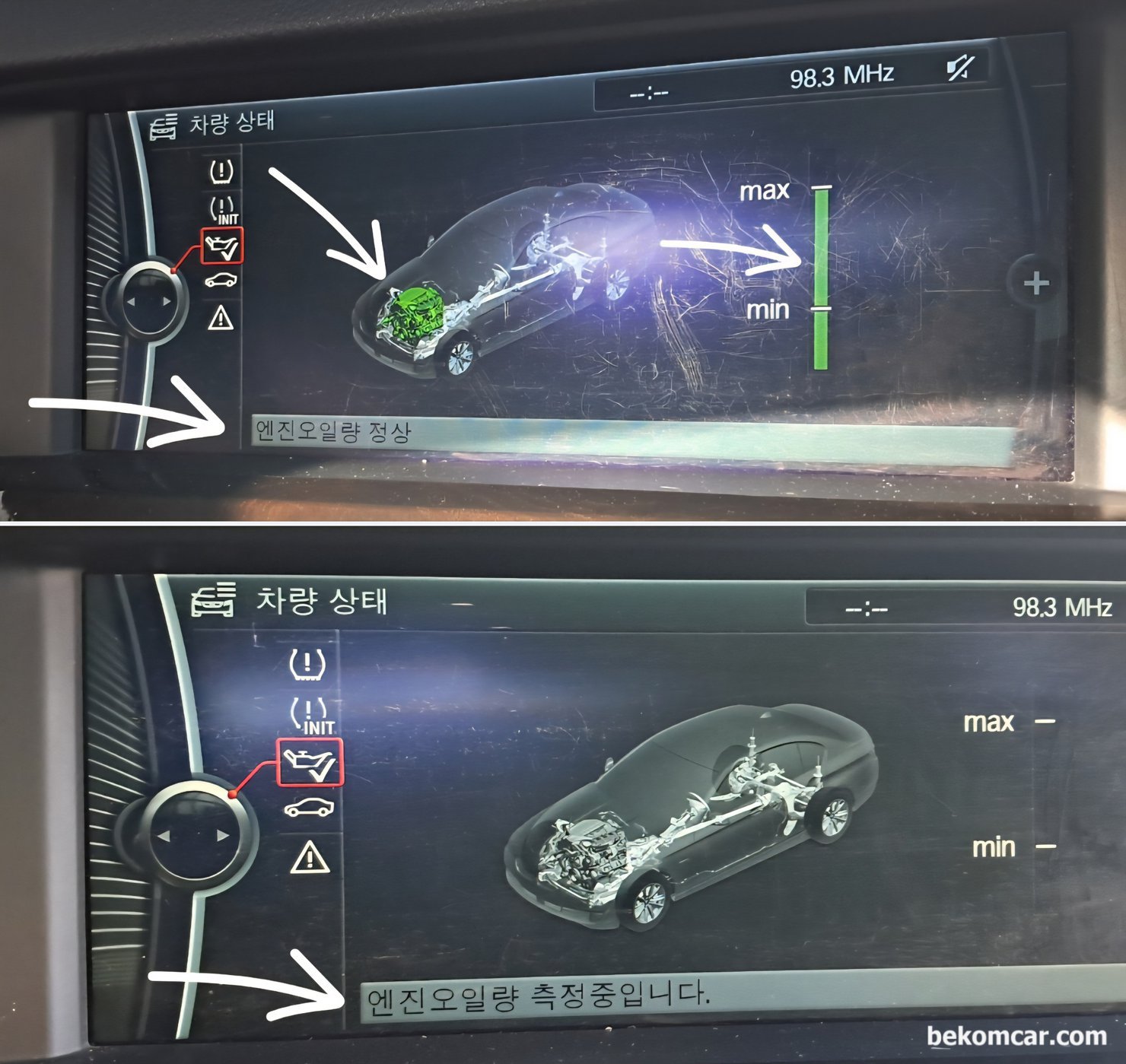

BMW F10 528i CD9304 고장코드 대표적인 증상은 엔진오일 레벨세팅이 되지 않는다. DME 수리후 시동을 걸고 열간시가 되면 DME가 자동으로 엔진오일 레벨을 측정후 헤드유닛 에 표시 해 준다. 린 통신 고장코드가 정상으로 정비 마무리 되는 순간이다. 린 통신 파형측 정시 정상으로 측정된다.

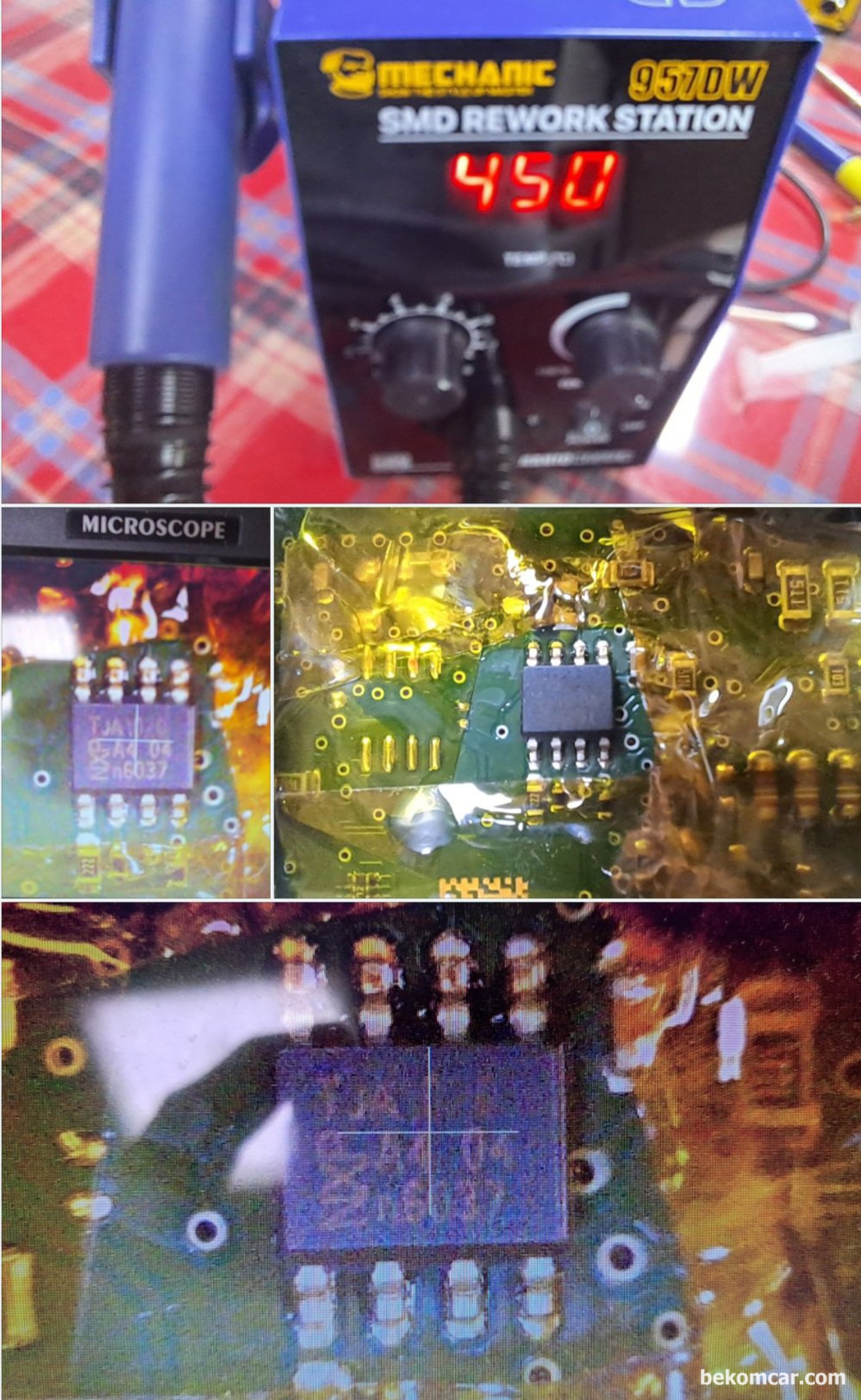

BMW F10 528i 린버스 통신고장 CD9304 진단.정비기록 이다. 린버스 통신은 배터리 IBS 에도 사용된다. DME 칩 작업에 적절한 공구를 사용해야 작업성이 좋다. 특히 온도는 칩 제거 및 장착시 상당히 중요하다.
