오일컨트롤 솔레노이드 밸브 듀티제어가 무슨뜻 인가요? 타이밍 진단시 VVT 진단에 필요하다고 합니다.

作成日: 2026年3月19日8:26 (1)

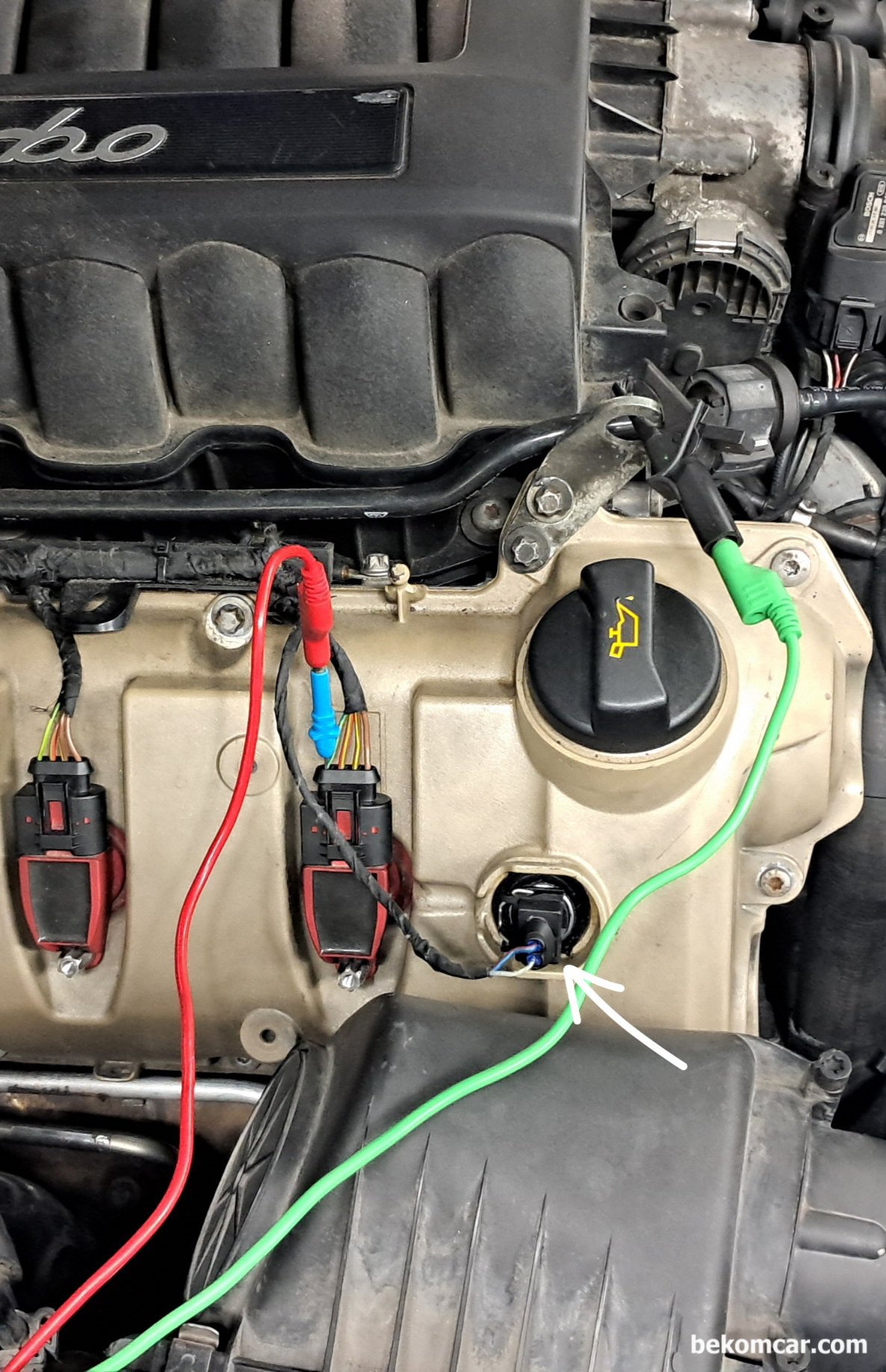

포르쉐 카이엔 사례로, OCV (Oil Control Valve) 라고 하는 부품은 쉽게 말 하면 파워조절이 가능한 스위치 이다. 마치 디밍 기능이 있는 램프 와 같다. 다만, 전구 대신에 엔진에 사용되는 캠 새프트라는 쇠 막대를 돌리는데 사용된다. 화살표 부분이 바로 오일컨트롤 밸브이다.

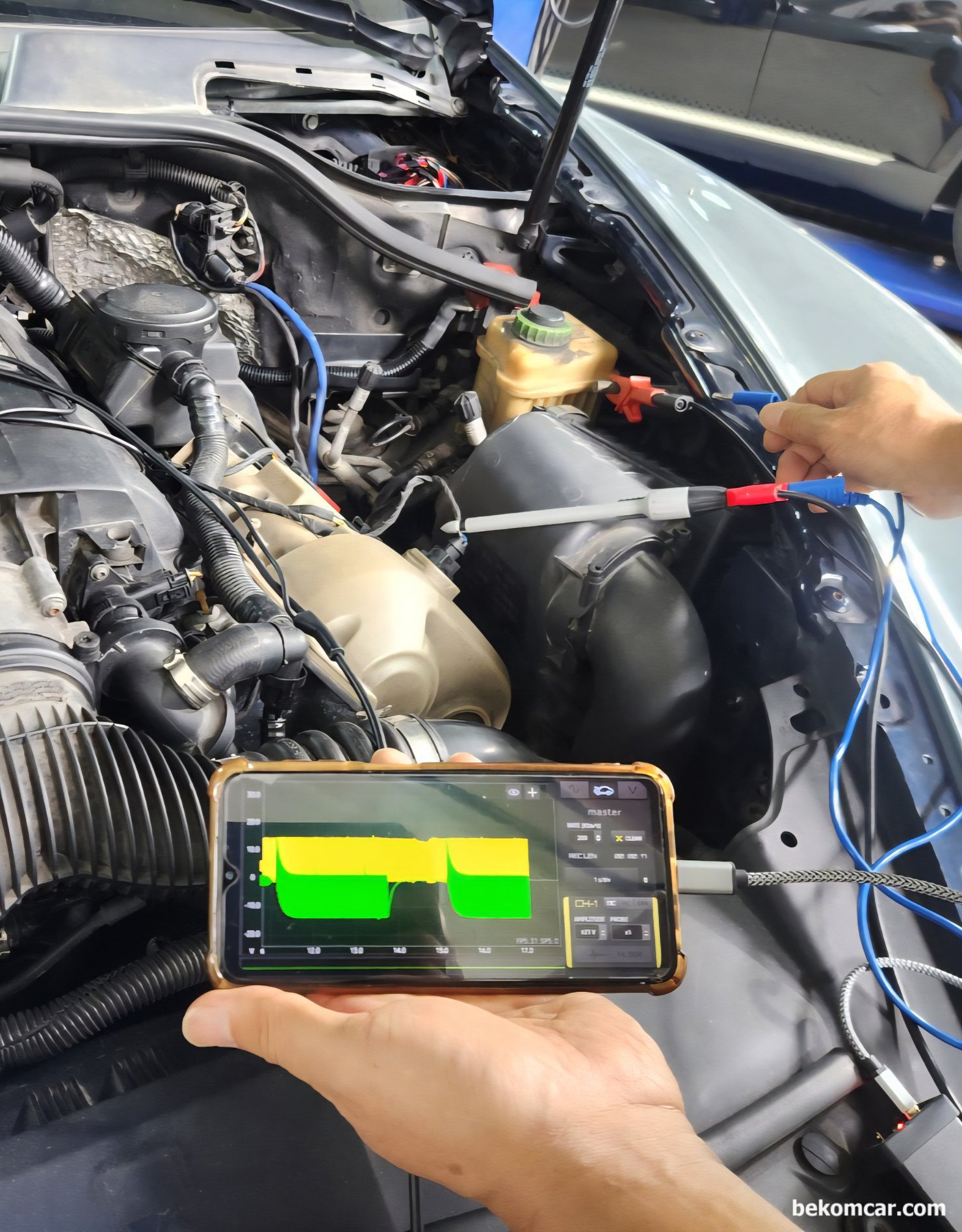

오일컨트롤 솔레노이드 밸브 듀티제어가 무슨뜻 인가요? 타이밍 진단시 VVT 진단에 필요하다고 합니다., 포르쉐 카이엔 타이밍 고장코드 진단과정중 OCV 작동 여부를 테스팅하고 있다. 이때는 오실로스코프를 사용하였다. 베콤카에서 대리점으로 수입 공급하는 MartinLoren.com 의 HS512Max 이다. 수입 판매를 위하여 베콤카에서 KC 인증을 획득한 자동차전용 2채널 12Bit ADC 지원 오실로스코프 이다. OCV 가 잘 작동되고 있는것이 확인된다. 이때 역시 진단기에서 OCV 테스팅이 불가능한 상태이었다.|ベコムカー (bekomcar)

포르쉐 카이엔 타이밍 고장코드 진단과정중 OCV 작동 여부를 테스팅하고 있다. 이때는 오실로스코프를 사용하였다. 베콤카에서 대리점으로 수입 공급하는 MartinLoren.com 의 HS512Max 이다. 수입 판매를 위하여 베콤카에서 KC 인증을 획득한 자동차전용 2채널 12Bit ADC 지원 오실로스코프 이다. OCV 가 잘 작동되고 있는것이 확인된다. 이때 역시 진단기에서 OCV 테스팅이 불가능한 상태이었다.

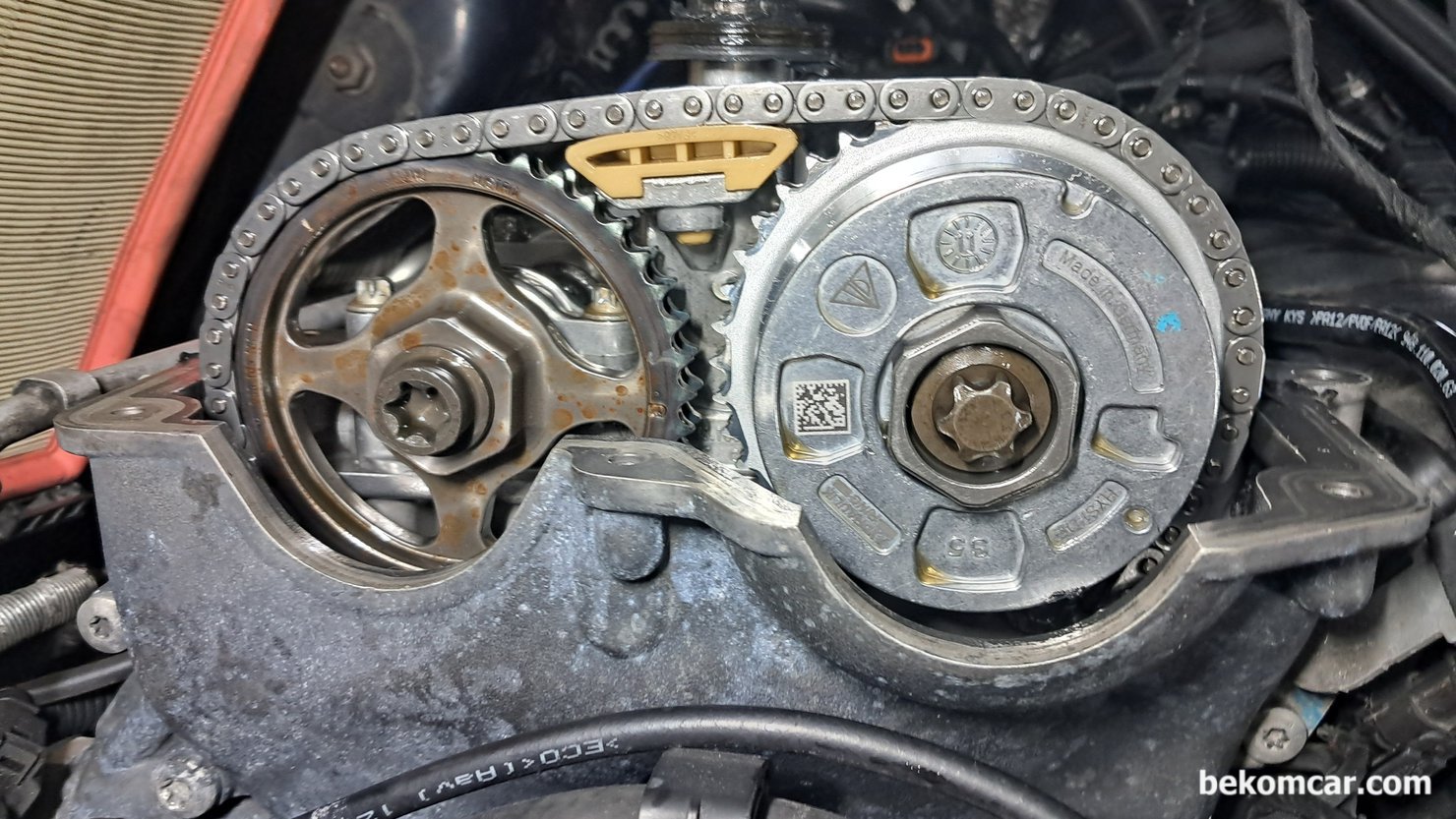

오일컨트롤 솔레노이드 밸브 듀티제어가 무슨뜻 인가요? 타이밍 진단시 VVT 진단에 필요하다고 합니다., OCV가 부하조절 가능한 스위치라고 했다. 디밍 램프처럼, 하지만 램프대신에 캠어드저스터 라는 타이밍 조절을 하는 부품을 돌리는데 사용된다. VVT 캠어드저스터 혹 캠 페이저 등으로 불리는 부품의 모양이다. 오른쪽 동그란 부품이 바로 VVT 캠페이저 이다. 베콤카에서 타이밍 고장코드 진단한 차량은 포르쉐 카이엔 이다.|ベコムカー (bekomcar)

OCV가 부하조절 가능한 스위치라고 했다. 디밍 램프처럼, 하지만 램프대신에 캠어드저스터 라는 타이밍 조절을 하는 부품을 돌리는데 사용된다. VVT 캠어드저스터 혹 캠 페이저 등으로 불리는 부품의 모양이다. 오른쪽 동그란 부품이 바로 VVT 캠페이저 이다. 베콤카에서 타이밍 고장코드 진단한 차량은 포르쉐 카이엔 이다.

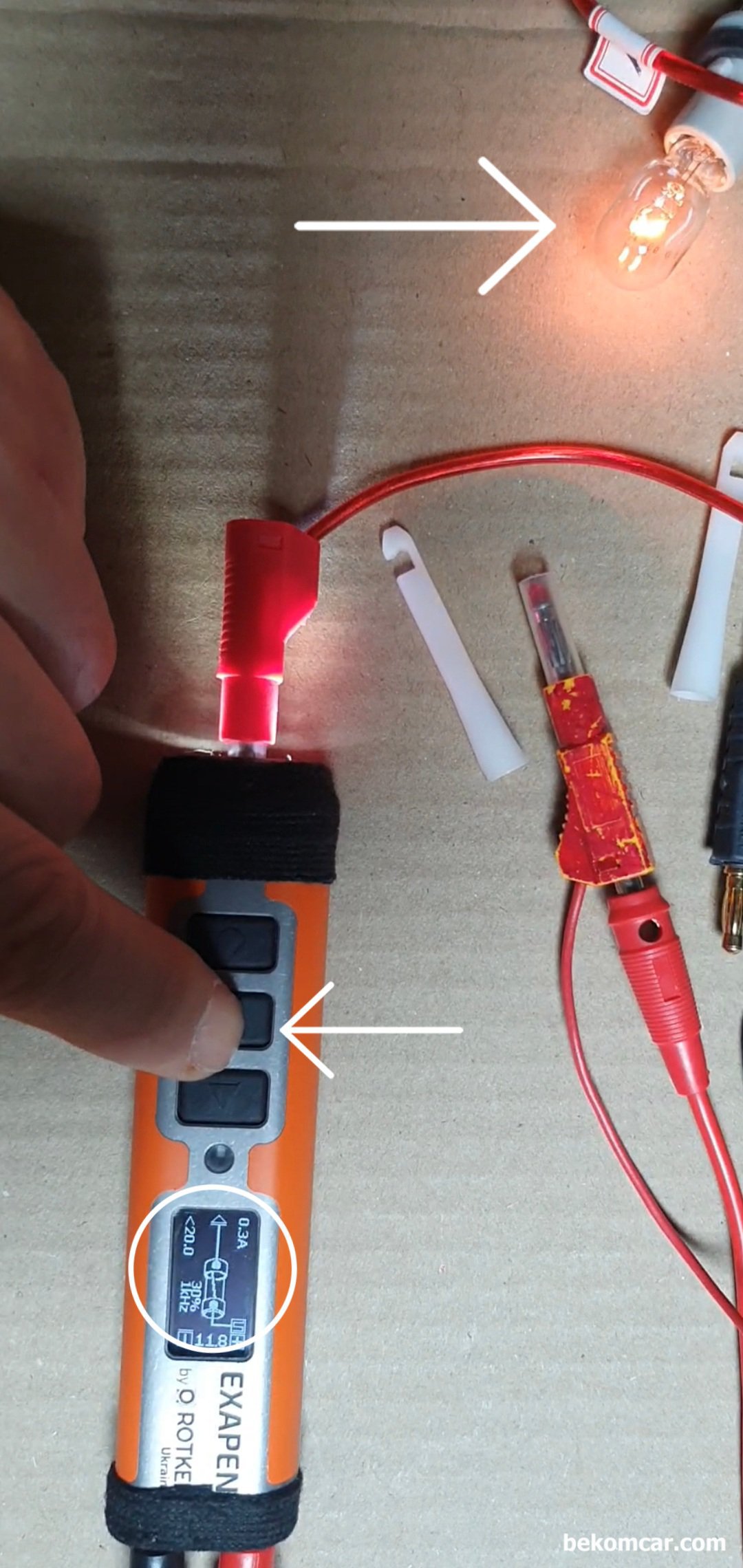

오일컨트롤 솔레노이드 밸브 듀티제어가 무슨뜻 인가요? 타이밍 진단시 VVT 진단에 필요하다고 합니다., 베콤카에서 타이밍 고장코드 진단한 차량은 포르쉐 카이엔 이다. 베콤카에서 사용하는 특수장비로, 실시간으로 듀티제어가 가능하다. 그래서 어떠한 차량이든 OCV 에 연결하여 실시간으로 캠페이저를 진각 (빨리) 혹 지작(늦게) 돌릴수 있다. 이 과정을 오실로스코프 파형을 통하여 확인하면서 OV 작동을 알 수 있다. 타이밍 진단에 필수 점검 항목, 베콤카에서 좋아하는 OCV 진단 방법이다. 시뮬레이션으로 듀티값(30%로 조정) 제어하여 부하를 줄이니 전구 밝기가 줄어들고 있다.|ベコムカー (bekomcar)

베콤카에서 타이밍 고장코드 진단한 차량은 포르쉐 카이엔 이다. 베콤카에서 사용하는 특수장비로, 실시간으로 듀티제어가 가능하다. 그래서 어떠한 차량이든 OCV 에 연결하여 실시간으로 캠페이저를 진각 (빨리) 혹 지작(늦게) 돌릴수 있다. 이 과정을 오실로스코프 파형을 통하여 확인하면서 OV 작동을 알 수 있다. 타이밍 진단에 필수 점검 항목, 베콤카에서 좋아하는 OCV 진단 방법이다. 시뮬레이션으로 듀티값(30%로 조정) 제어하여 부하를 줄이니 전구 밝기가 줄어들고 있다.

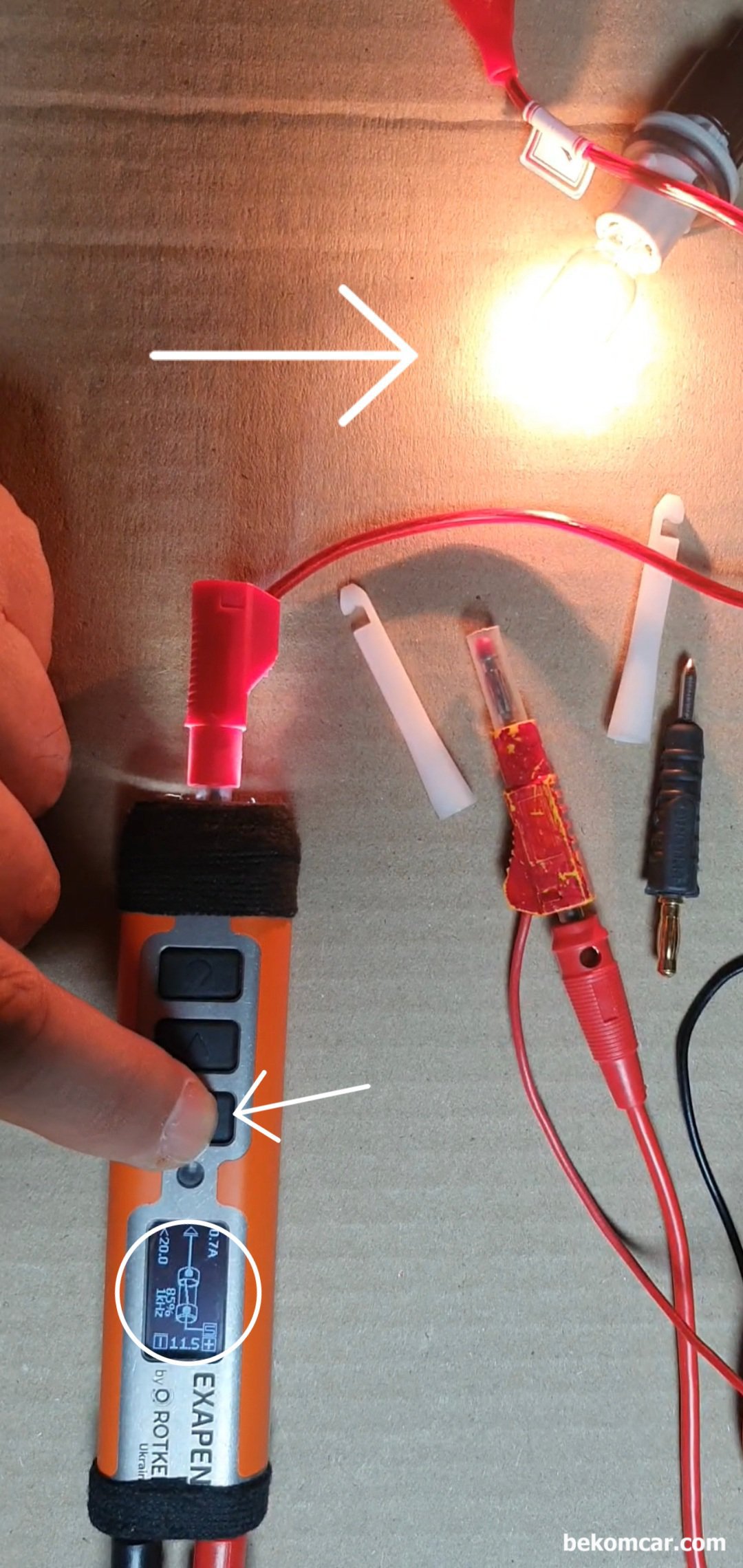

오일컨트롤 솔레노이드 밸브 듀티제어가 무슨뜻 인가요? 타이밍 진단시 VVT 진단에 필요하다고 합니다., 시뮬레이션으로 듀티값(85%로 조정) 제어하여 부하를 높이니 전구 밝기가 더 밝아지고 있다. 빛이 밝기는 듀티제어 (부하를 %로 올리고 내리고)를 통하여 하는데, 똑 같은 이치가 자동차의 VVT 캠페이저 작동을 하는 OCV 에 적용시키는 것이다. 베콤카에서 타이밍 고장코드 진단한 차량은 포르쉐 카이엔 이다.|ベコムカー (bekomcar)

시뮬레이션으로 듀티값(85%로 조정) 제어하여 부하를 높이니 전구 밝기가 더 밝아지고 있다. 빛이 밝기는 듀티제어 (부하를 %로 올리고 내리고)를 통하여 하는데, 똑 같은 이치가 자동차의 VVT 캠페이저 작동을 하는 OCV 에 적용시키는 것이다. 베콤카에서 타이밍 고장코드 진단한 차량은 포르쉐 카이엔 이다.

OCV (Oil Control Valve) 란 무엇인가?

OCV (Oil Control Valve) 라고 하는 부품은 쉽게 말 하면 파워조절이 가능한 스위치 이다. 마치 디밍 기능이 있는 램프 와 같다. 다만, 전구 대신에 엔진에 사용되는 캠 새프트라는 쇠 막대를 돌리는데 사용된다. 화살표 부분이 바로 오일컨트롤 밸브이다. 포르쉐 카이엔 사례이다.

OCV는 왜 중요한가?

엔진 타이밍이 맞지 않으면 시동이 걸리지 않거나 엔진 데미지까지 올수 있다. 이러한 타이밍을 조절해주는데 사용되는 부품중에 하나가 바로 OCV 이다. 엔진 부하 그리고 엔진컴퓨터 ECM 제어에 따라서 타이밍을 일정정도 땅기거나 늦추는 스위칭 역할을 하는것이 바로 OCV 이다.

타이밍 점검시 OCV 진단이 필요한 이유

그래서 OCV가 고장인 경우 타이밍 고장코드가 뜰수있다. 하지만 특정 타이밍 고장코드가 있는경우 진단기로 OCV 제어자체가 불가능하다. OCV가 타이밍 고장코드 원인인지 꼭 파약해야 하는 이유이다. OCV가 제대로 작동되어야 타이밍이 맞게 된다.

OCV작동은 어떻게 확인하는가

가장 먼저 진단기에서 Activ Test로 OCV 작동 을 해서 제대로 작동되는지 확인하는것이다. 하지만 타이밍 고장코드가 있는경우 진단기에서 테스팅 자체가 불가능한 경우가 많다. 이럴때에는 강제적으로 수작업으로 OCV작동을 시켜서 고장인지 확인하는것이다. 테스팅은 진각 (Advanced) 그리고 지각 (Retarded) 시켜서 잘 작동되는지 확인하는것이다.

OCV 고장 테스팅 장비는?

정비사별 다르지만 가장 보편적인것은 바로 오실로스코프와 강제구동 특수장비 이다. OCV는 일종의 부하조절이 가능한 스위치라고 했다. 그러니 부하 변화를 주면서 부하에 따라서 적절히 잘 움직이는지 확인하는 장치이면 좋다. 부하 조절기능은 듀티제어 (Dutry Control) 이라고 한다. 듀티조정 가능한 장비이면 된다. 보통 듀티제어는 1)전압 2)듀티제어값 이 필요하다.
