MAF 공기유량센서 중요성, 벤츠 GLC220D 5V기준전압 장애 (P06A900)사례
MAF 공기유량센서, 항상 요주의 대상이다. 얼마전 진단에 참여한 벤츠 GLC220D ECU 5V기준전압 (P06A900) 주범이 최종적으로 MAF로 확인되었다. MAF센서 교체후에 정상확인후 출고 되었다고 한다. 웃긴것이 고장난 기존의 HELLA MAF공기질량 센서도 타정비소에서 최근 새로 교체한 MAF센서이다. 암튼, 새로 교체한 MAF센서는 정상 작동되고 5V기준전압 에러 역시 모두 정상으로 돌아왔다. 그래서 새것이지만 고장인 MAF센서를 분해하여 기록으로 남긴다. 참고로 5V기준전압(Reference Voltage)는 사람의 중추신경과 같이 자동차의 제어에 필수적인 역할을 한다.
벤츠 GLC220D 4MATIC Off Roader 5V기준전압 고장코드(P06A900) 원인, HELLA MAF센서 (6ET 358 095-27, 21/22 MADE IN CHINA 이다. 중국산 제품이 좋지 않는것이 아니다. 좋지 않는 제품중에 중국산이 있을 뿐이다. 경험상 MAF 공기량센서는 매우 민감하기 때문에 항상 순정이나 OEM을 사용하기를 권장한다.
벤츠 GLC220D 4MATIC Off Roader 5V기준전압 고장코드(P06A900) 원인인 HELLA MAF센서를 분해하여 살펴본다. 공기유입되어 저항을 거치면서 공기량을 측정하는것 같다. 일반적인 Hot Film 방식이 아니다. 좀 특이하다.
벤츠 GLC220D 4MATIC Off Roader 5V기준전압 고장코드(P06A900) 원인 HELLA MAF센서 분해하여 살펴본다. 그냥 기록으로 남긴다.
벤츠 GLC220D 4MATIC Off Roader 5V기준전압 고장코드(P06A900) 원인인 HELLA MAF공기질량 센서 분해한 기록이다. 코넥터도 4핀이고 전체적인 느낌이 좀 거시기 하다. 온도 센서와 공기량센서 가 함께 있는 경우이다.
공기흐름 경로에 그대로 PCB가 노출되어 있는것이 확인된다. 벤츠 GLC220D 4MATIC Off Roader 5V기준전압 고장코드(P06A900) 원인인 HELLA MAF공기량 센서를 기록으로 남긴다.
벤츠 GLC220D 통신장애 (P06A900)사례를 점검하는 과정을 기록으로 남긴다. 결국 HELLA MAF공기량 센서가 주요원인으로 최종확인 된다.

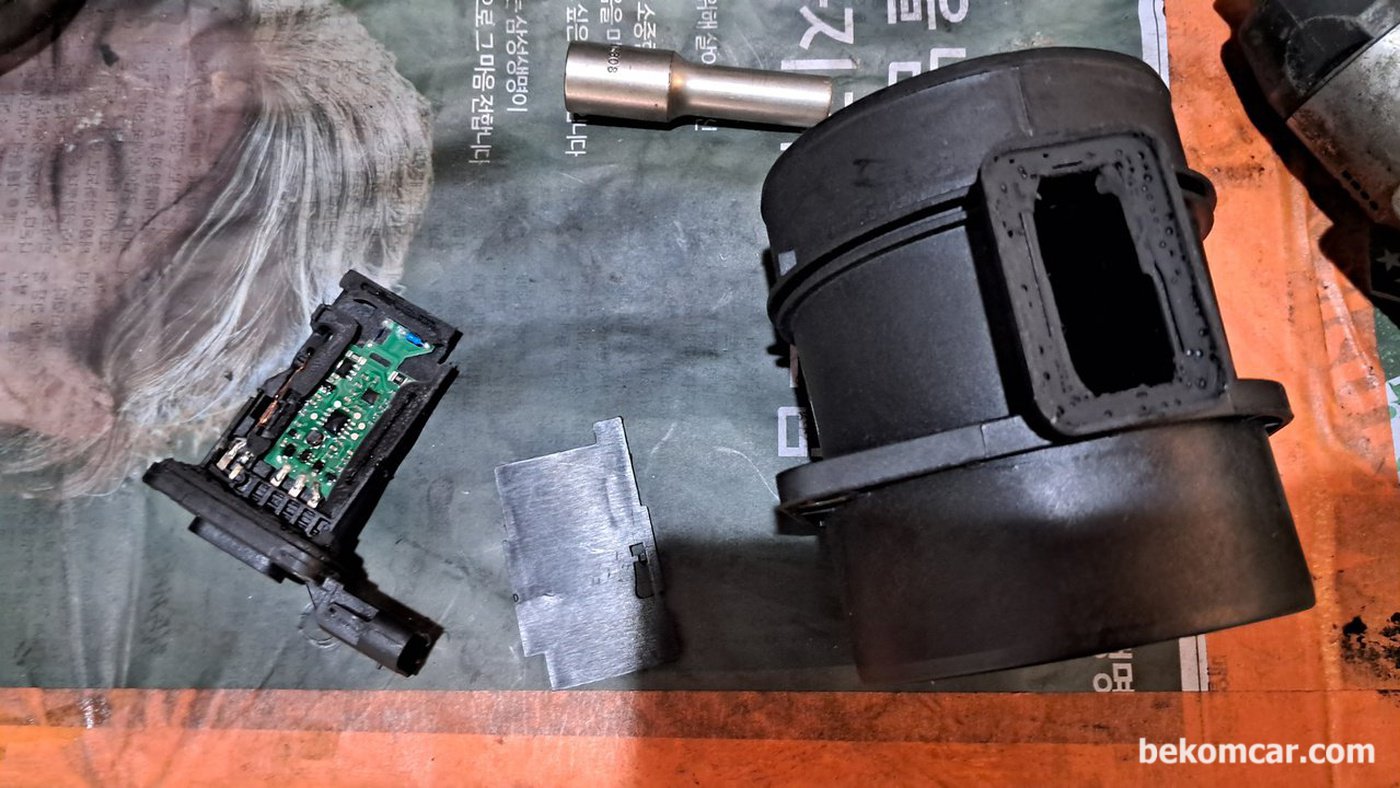

벤츠 GLC220D 4MATIC Off Roader 5V기준전압 고장코드(P06A900) 원인인 HELLA MAF공기량 센서 분해한것.
