カテゴリー "Probes 프로브"
피코 TA189, 한텍 CC65등 각종 외부 프로브를 추가/세팅하여 사용 가능하다. 프로브는 꼭 AC, DC 등 잘 구분하고 전압범위 등을 적절히 선택해서 사용한다.
ご注意ください ! HS512Max의 입력전압은 80V 이니 초과시에는 감쇄기 (Attenuator)르 사용하여야 한다.
피코 TA189는 100mV/A 세팅이다 그러니 배수는 10x 이고 전압 범위는 3.3V정도가 무난하다. 현장에서 사용하면서 DC AC 등 전압 범위등은 적절히 조정하여 사용한다. 이미 HScope 클라우드에 세팅해 놓았으니, 그냥 다운 받아서 사용하면 된다.
重要 ! CH1, CH2가 안 보이거나 프로브선택이 안 보이면, HScope를 연결 한 다음에 작업하도록 한다. 전압/전류 변혼 공식이 틀리면 완전히 달라지기 때문에 꼭 해당 소전류계 등의 전환 공식을 재 확인한다. 같은 제품이라도 출시 시기별로 변환배수가 다른 경우도 있으니 꼭 재 확인한다.
간략 설치/세팅 절차

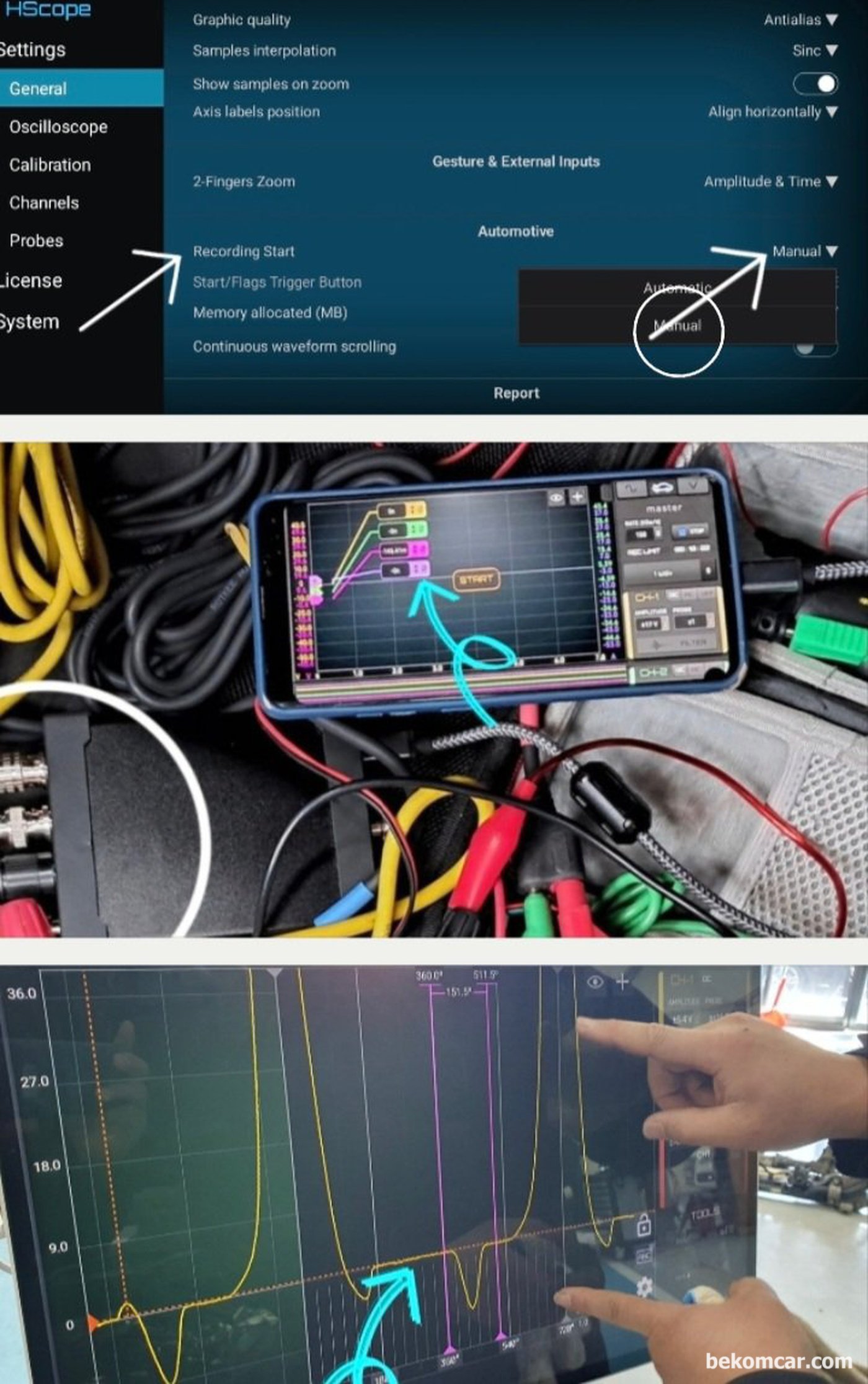

- 세팅으로 이동. '화면 하단 오른쪽의 기어 아이콘 클릭
- 'Probes' 프로브 선택
- 화면 하단 '다운로드' 아이콘 클릭
- 'Cloud' 아이콘 클릭
- 'Current' 전류 클릭
- 'TA189' Pico TA 189 30A AC/DC Current Clamp' 의 오른쪽에 '다운로드 아이콘' 클릭
- 'Probes' 메뉴 클릭하면 원래상태로 돌아옴.
- 화면 상단 왼쪽 'Hscope' 클릭하여 스코프화면으로 이동함

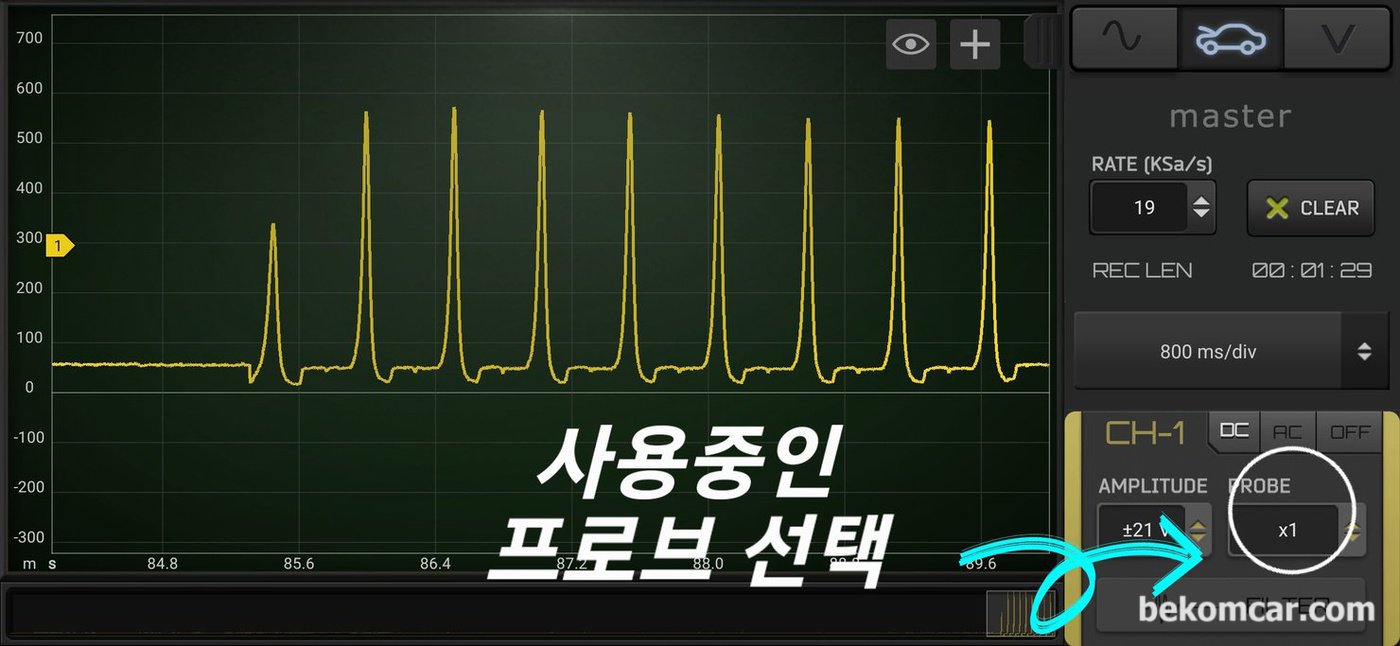

- CH1 혹 CH2 클릭후, 'DC' 선택, 전압은 '3.3V' 선택, Probe는 'TA189' 선택함
- 전압범위 및 시간등은 필요시 적절함
추가작업하기
- 프로브 창에서 보여지는 프로브의 순서는 화살표 위로 아래로 를 클릭하여 조정한다
- Probes 화면에서, 특정 프로후 하단의 '마이너스' 아이콘 클릭하면 프로브가 삭제된다. 필요시 다시 세팅하면 되고 정비사가 자주 사용하는것은 HScope 클라우드에서 미리 세텡된것을 다운받아서 사용하면 좋다.
