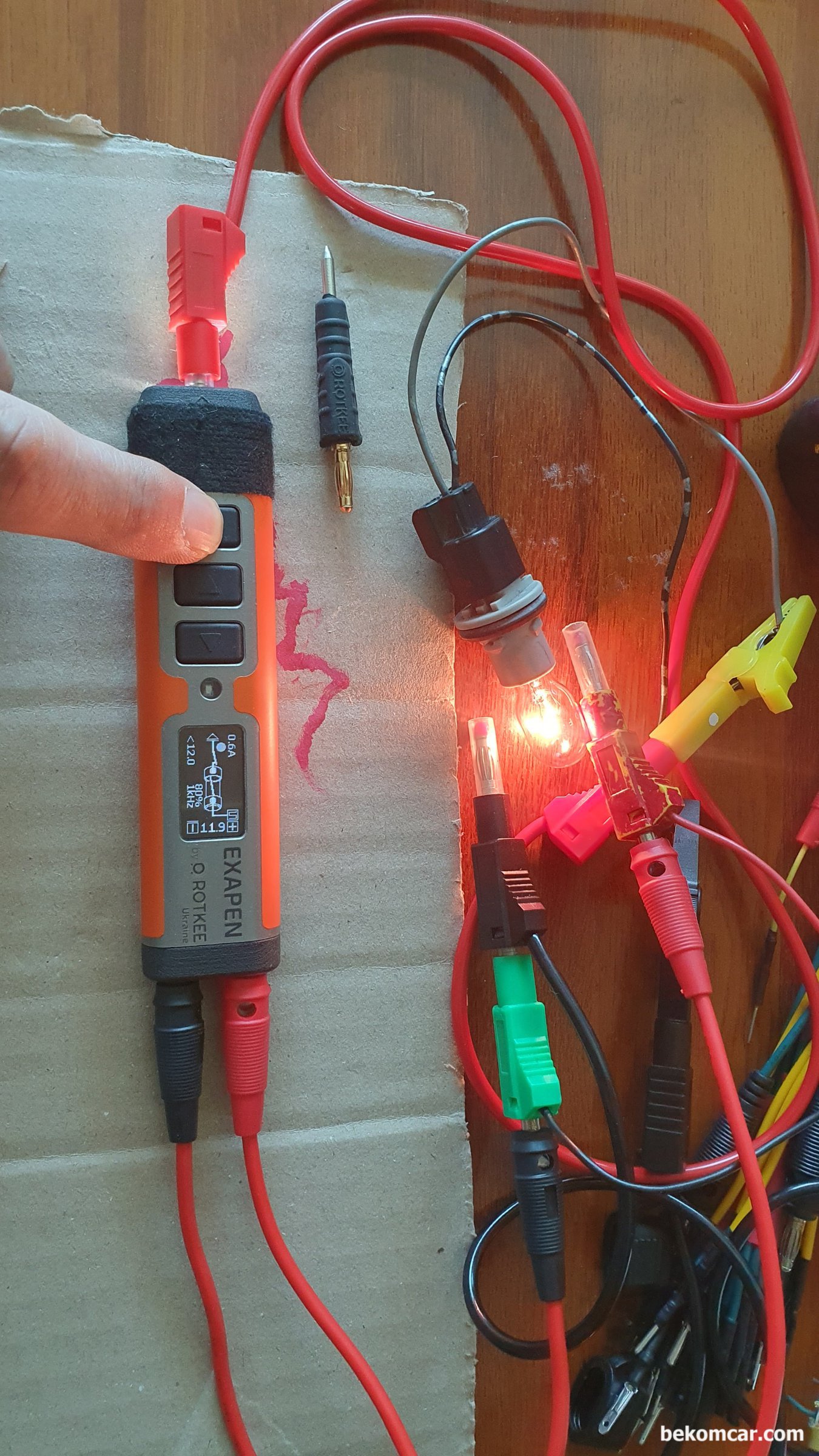

ROTKEE 엑사펜 ExaPen은 듀티제어와 주파수 조정된 12V Power & 0V Ground 전기 공급이 가능하다. 조정된 전원 공급시 입력전압, 출력전압 및 사용전류 등이 표시된다. 표시창에서 보면 0.6A 소모전류가 표시되며 최대전류는 12A 이내로 제한되어 있다.

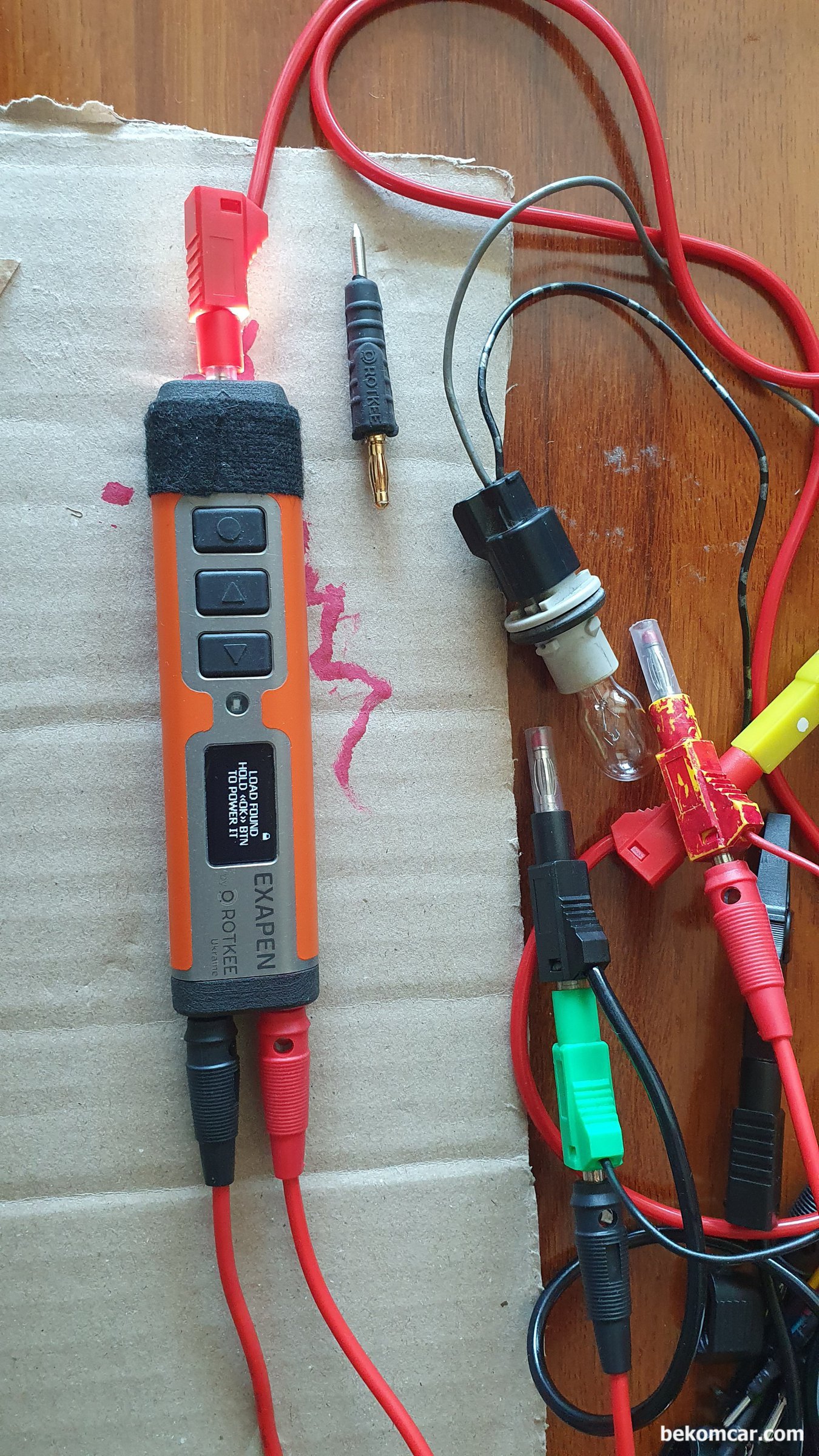

ROTKEE ExaPen 엑사펜 기능중 하나는 전류가 흐르는 배선에 탐침하면 엑사펜에서 부하를 인식하여 'LOAD FOUND. HOLD <)K> BTN T POWER IT' 메시지가 뜬다. 단순히 부하가 인지되었고 OK 버튼을 누르면 '전원 POWER' 공급이 된다는 의미이다. 회로 진단시 상당히 유용한 기능이다.

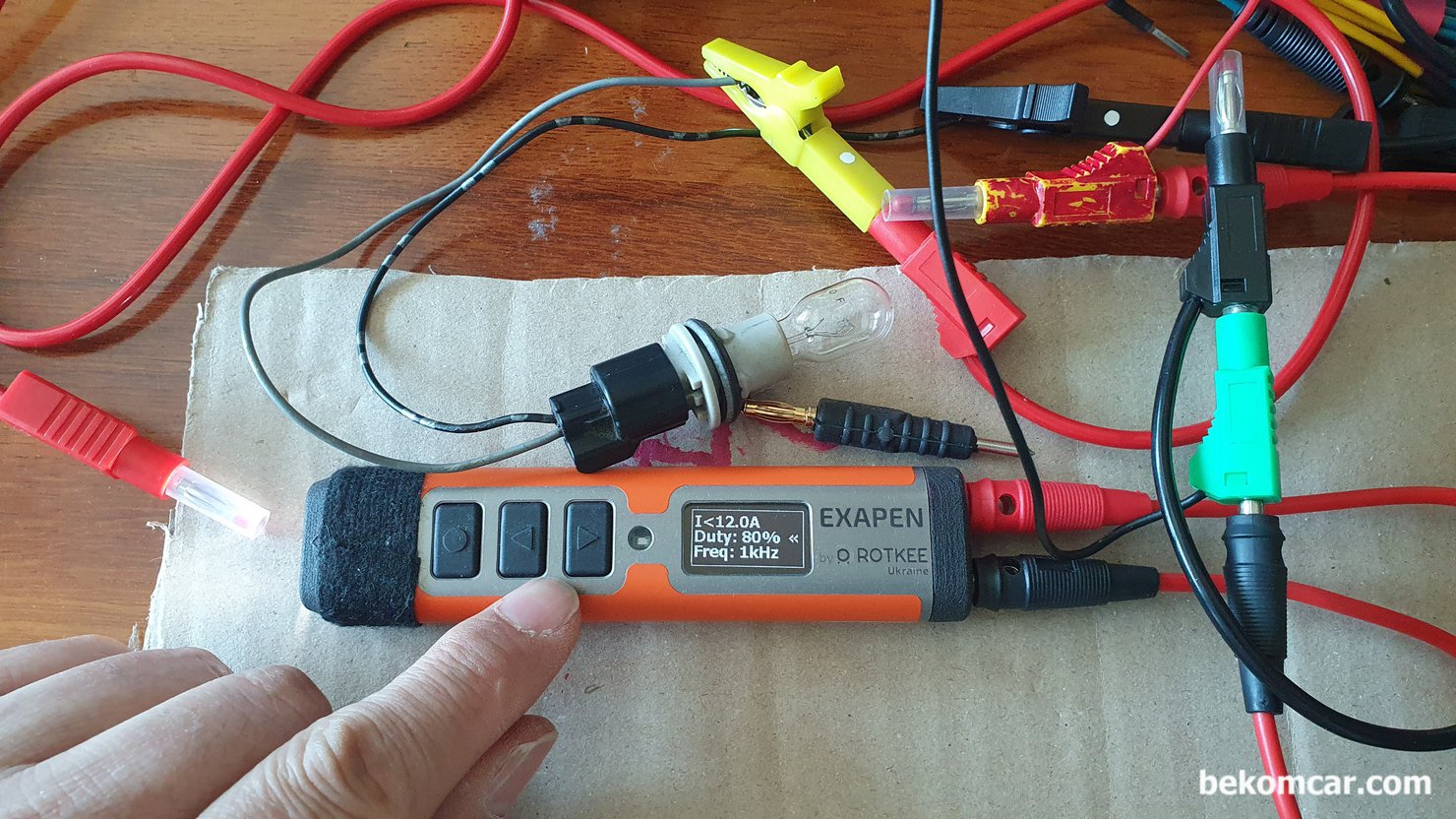

ROTKEE 엑사펜 ExaPen 12V 전원공급 기능이다. 전원공급시 공급되는 전류 제어기능이다. 12.0A 세팅 되면 최대 12.0A를 초과하지 않게 전원이 공급된다. 그리고 듀티제어 와 주파수 제어가 된다. 이렇게 12.0V전원에 1)전류 2)듀티 3)주파수 조정한 다음에 전원을 공급한다.

ROTKEE ExaPen 엑사펜 Power 공급 기능으로 세팅은 1kHz에 80% 듀티로 세팅하였다. 최대사용 전류는 12.0A로 세팅되어 있으나 지금 전구는 약 0.6A를 사용하고 있다. 25% 듀티제어와 80& 듀티제어 전원공급 된 전구 밝기에 상당한 차이가 있으며 당연히 사용전류는 0.6A vs 0.3A로 차이가 있다.

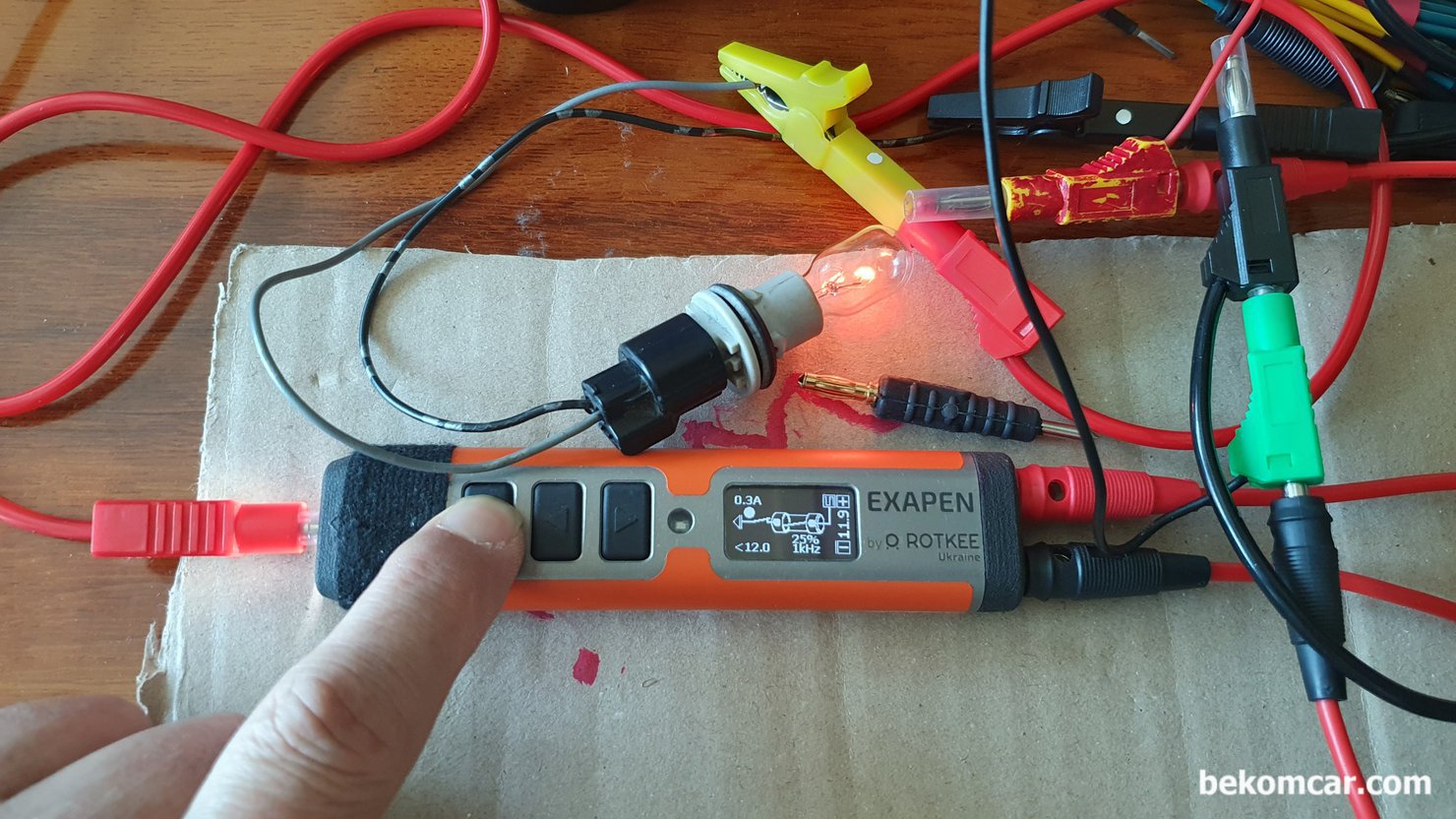

ROTKEE ExaPen 엑사펜 Power 공급 기능으로 세팅은 1kHz에 25% 듀티로 세팅하였다. 최대사용 전류는 12.0A로 세팅되어 있으나 지금 전구는 약 0.3A를 사용하고 있다. 25% 듀티제어와 80& 듀티제어 전원공급 된 전구 밝기에 상당한 차이가 있으며 당연히 사용전류는 0.6A vs 0.3A로 차이가 있다.

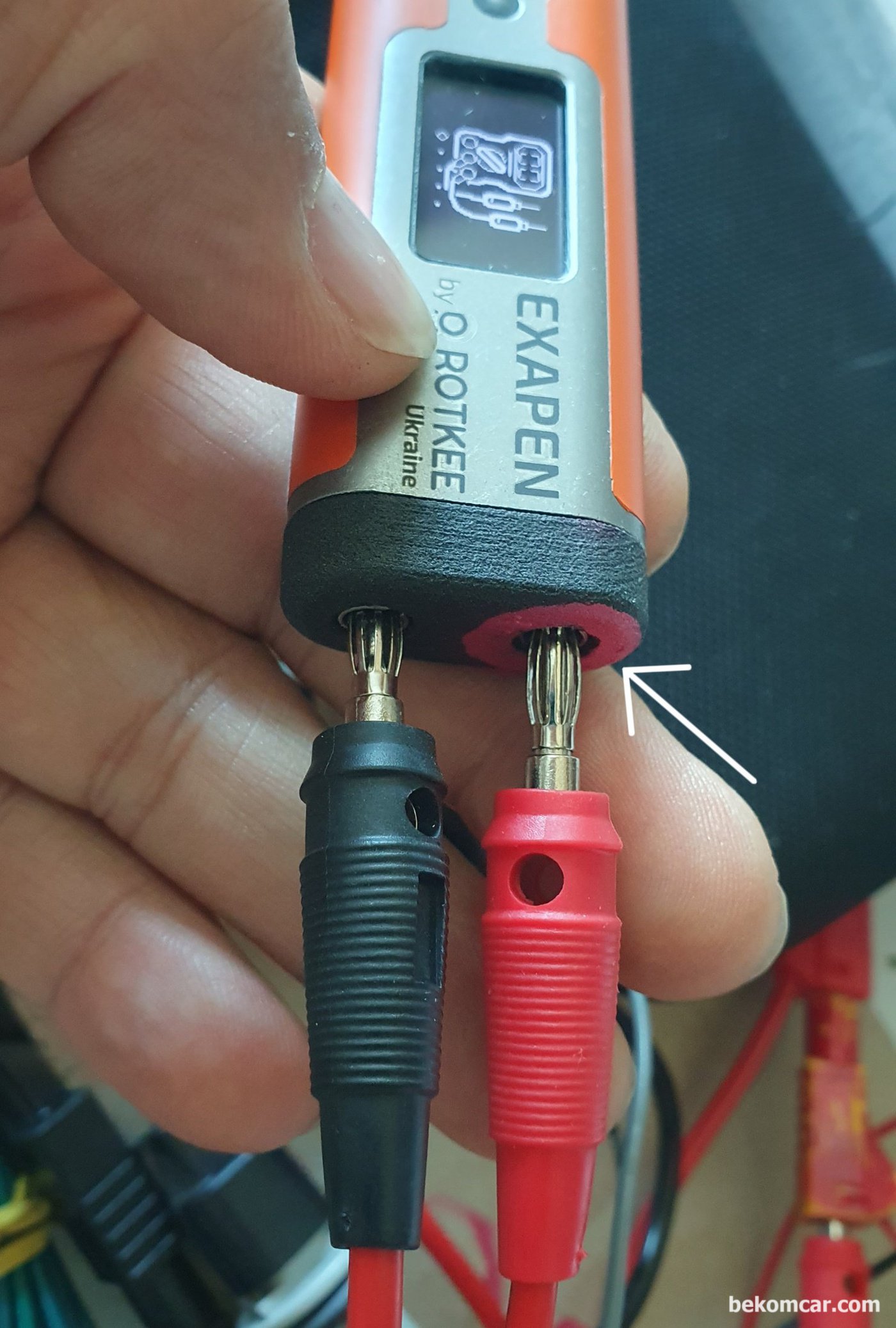

ROTKEE ExaPen 엑사펜은 파워 그라운드 전기는 4mm 바나나 잭으로 연결된다. + 표시가 잘 안보여 마킹펜으로 파워 플러스 빨간색 표시해둔다. 현장에서 정신없어 혹시나 플러스 마이너스 해갈릴수 있기때문이다.

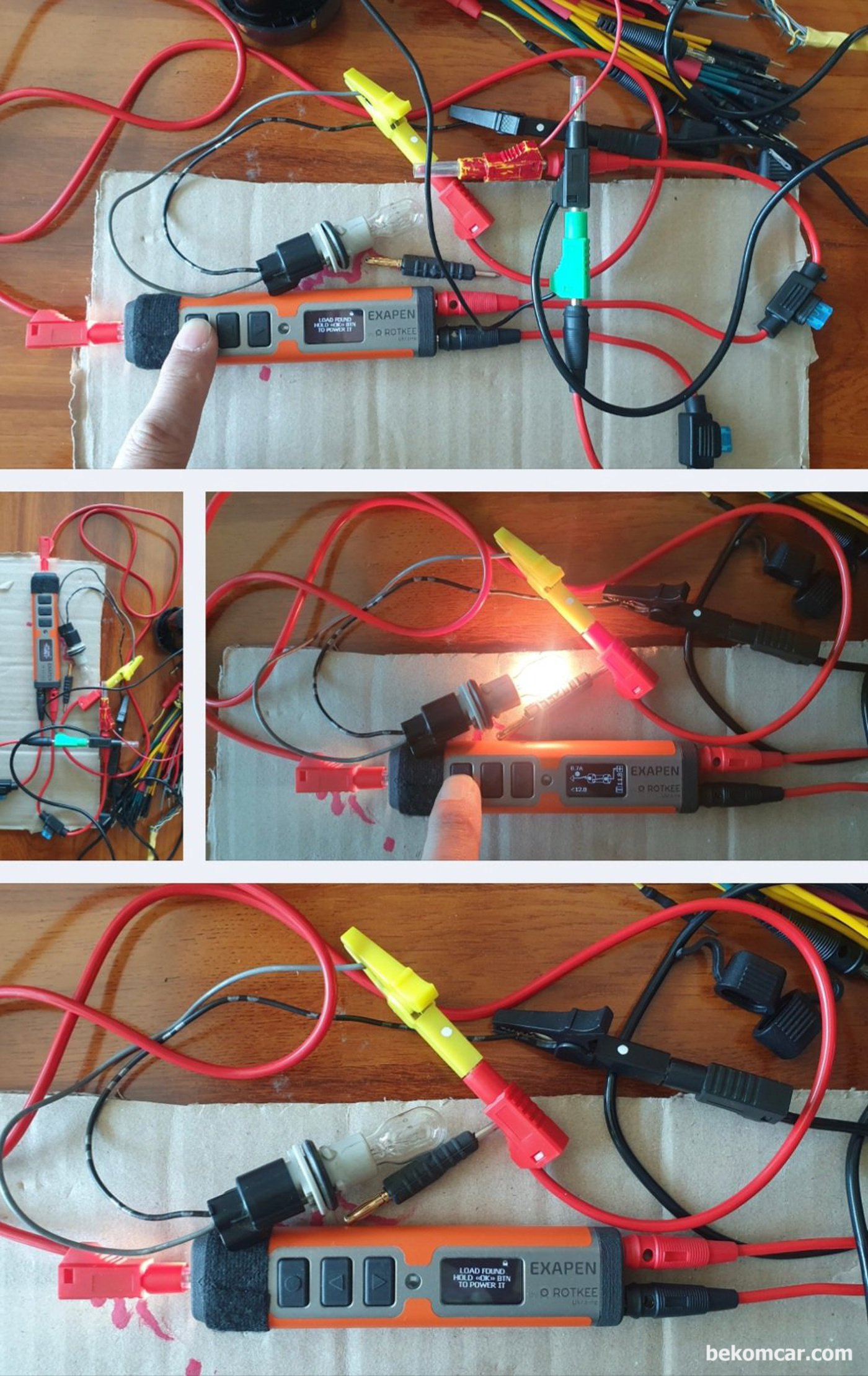

ROTKEE ExaPen 엑사펜 기능중 전원 및 그라운드 공급기능을 테스팅 하고 있다.

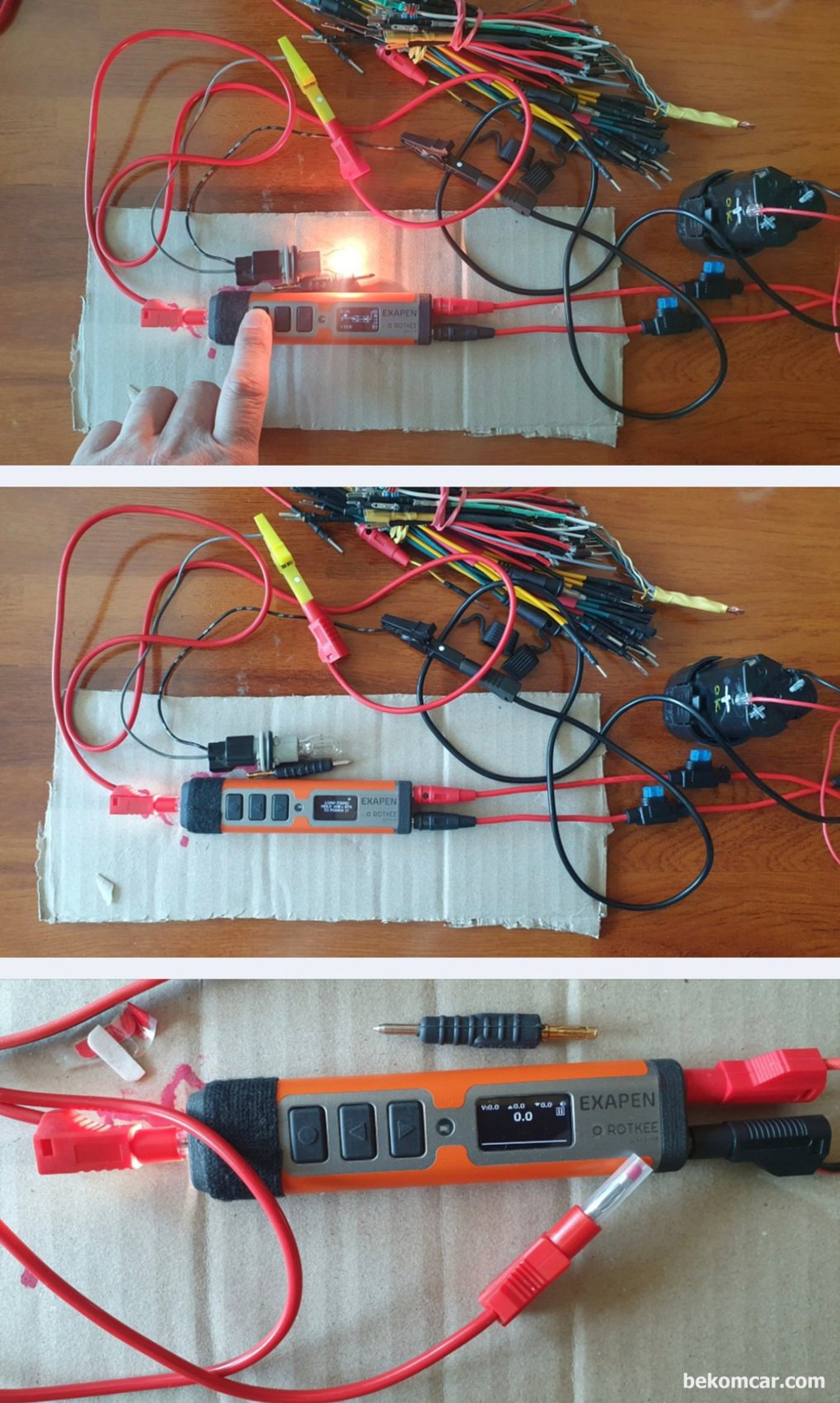

ROTKEE ExaPen 엑사펜 기능중 전원 및 그라운드 공급기능을 테스팅 하고 있다.

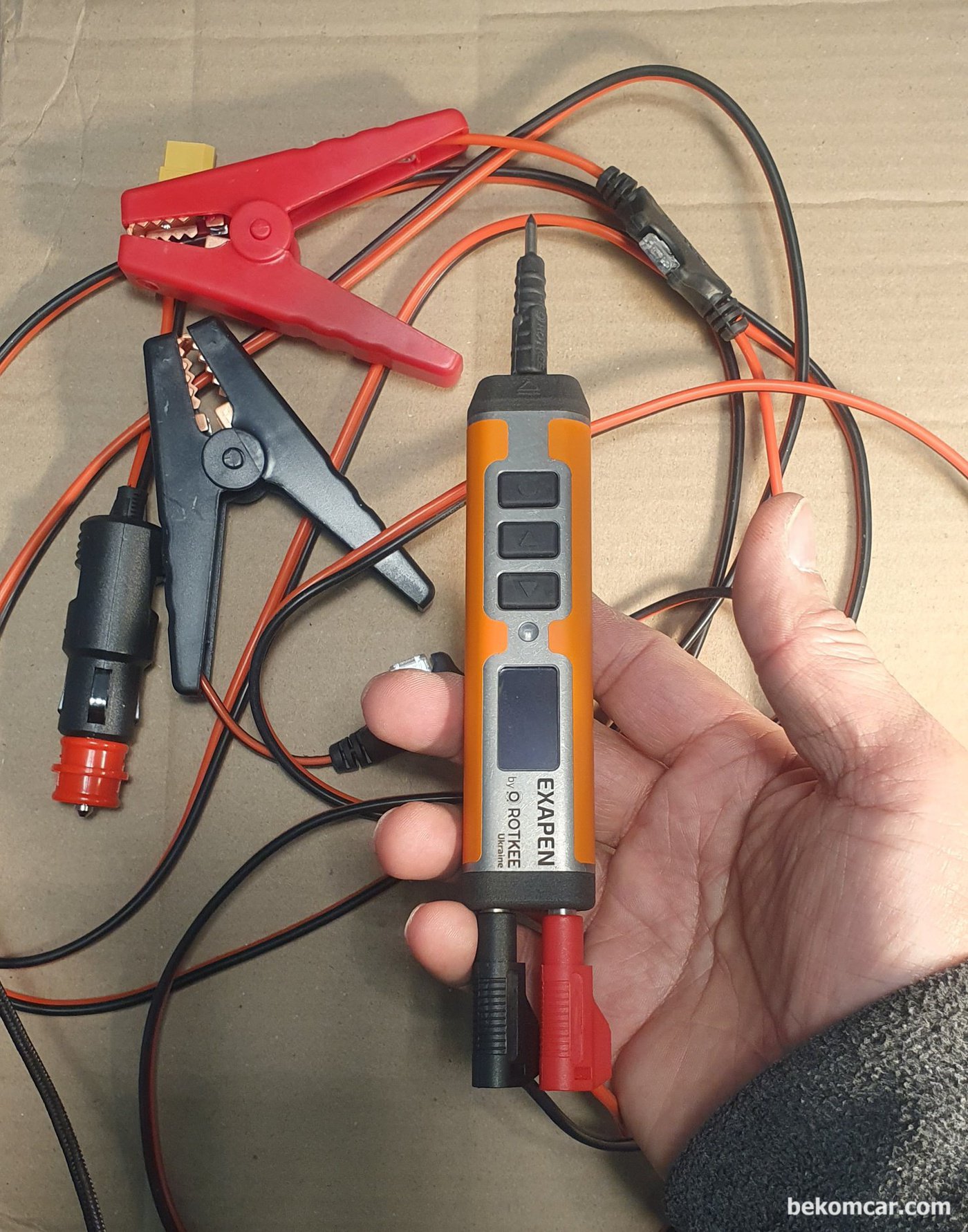

ROTKEE 엑사펜 기본 악세사리 이다. 4mm 잭을 사용하니 별도로 전원 및 그라운드 공급케이블 을 만들어 사용해도 좋다.

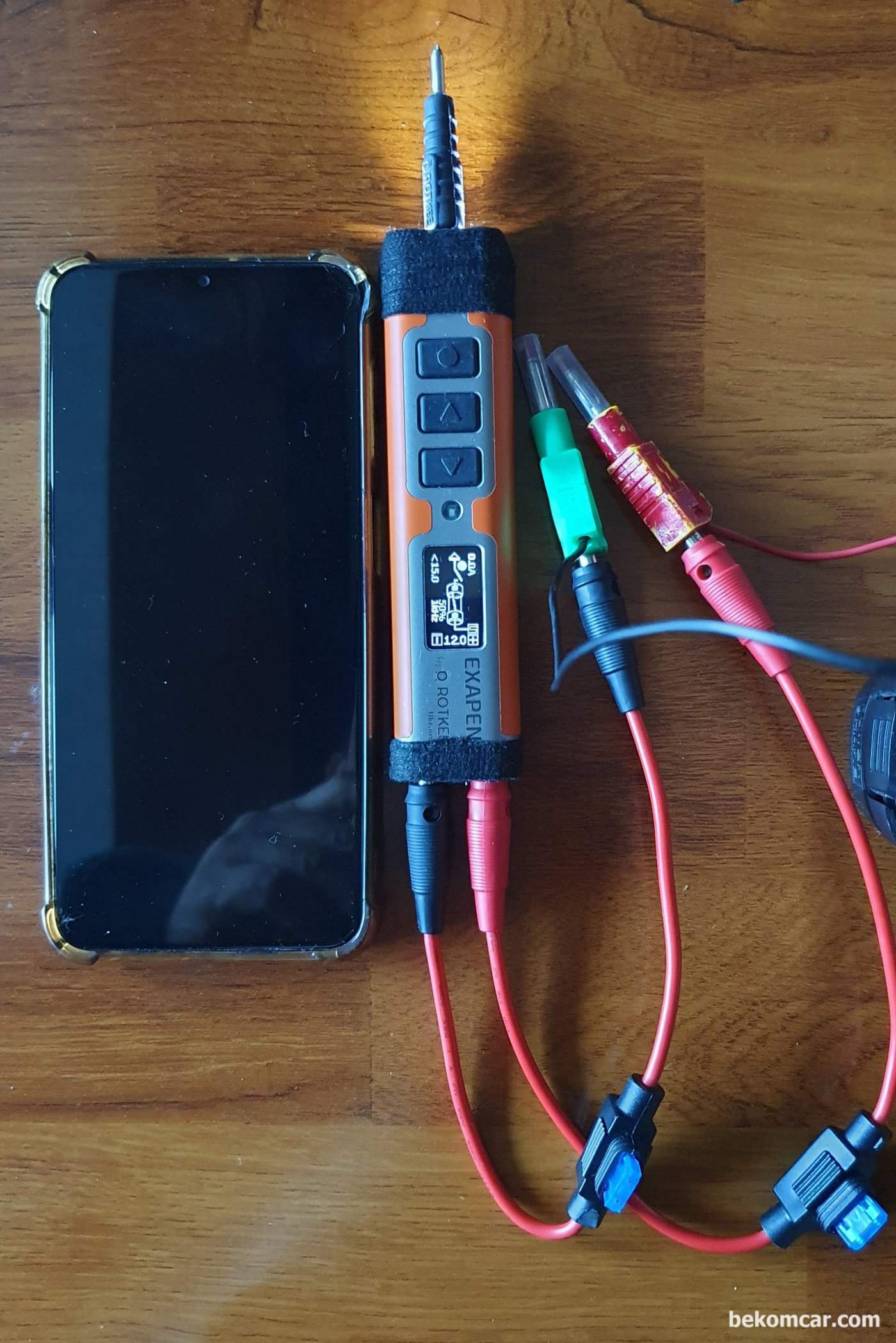

ROTKEE 엑사펜 크기가 현장 좁은공간 작업에 최적이다. 케이스도 알룸미늄? 재질처럼 튼튼하고 전원, 그라운드 및 프로브 팁 이 다 4mm 잭이다.
