BMW X6 데이터 통신장애 단락 단선 점검포인트

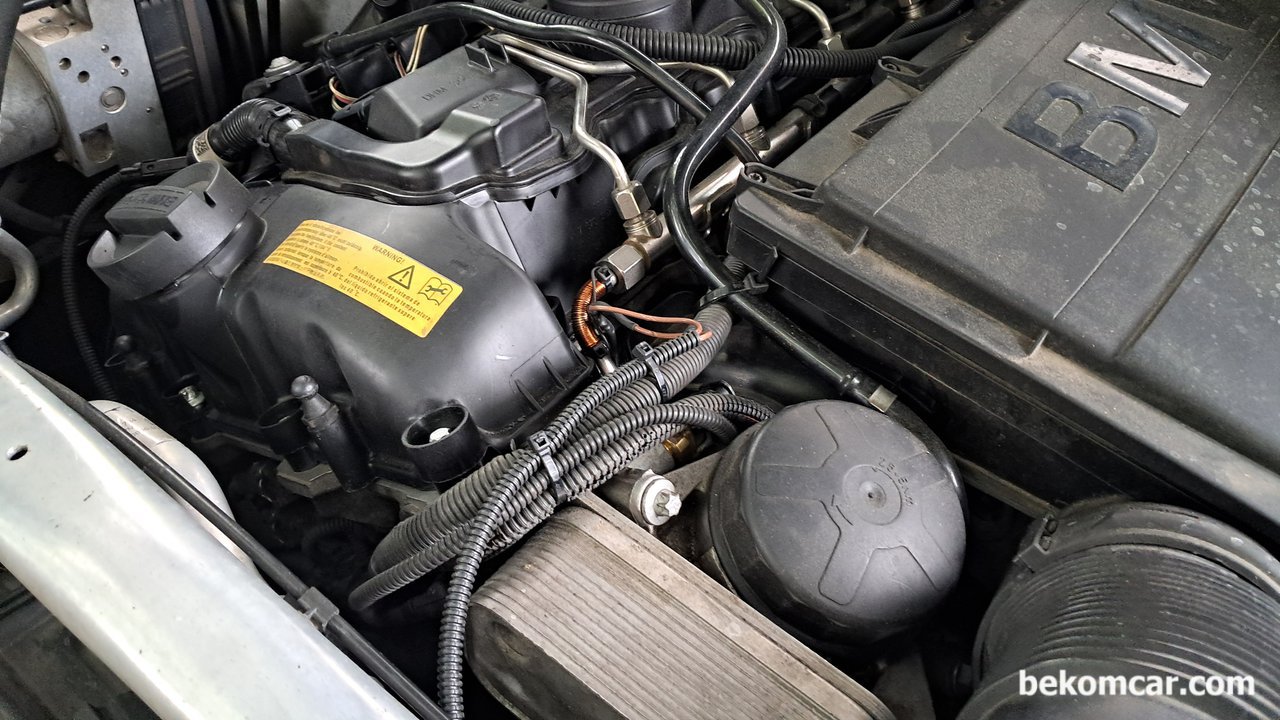

BMW X6 배선 점검사례이다. 배선관련 고장은 진단과 정비가 정말 힘들다. 엔진룸 좁은공간 및 접근이 힘든곳에 전기선 하네스가 있는 경우가 많기 때문이다. 하네스가 스터드 나 클램프 반도, 볼트, 스크류 등 날카로운 부분에 접촉되는 부비부비 위치부터 점검 하는것도 좋다. BMW X6 사례는 전기선을 보호하는 튜브에 구멍이 나고 전기배선까지 서서히 손상을 주고있는 상태이다. 작업후 배선을 정리후 집타이로 안전하게 고정시켜준다.

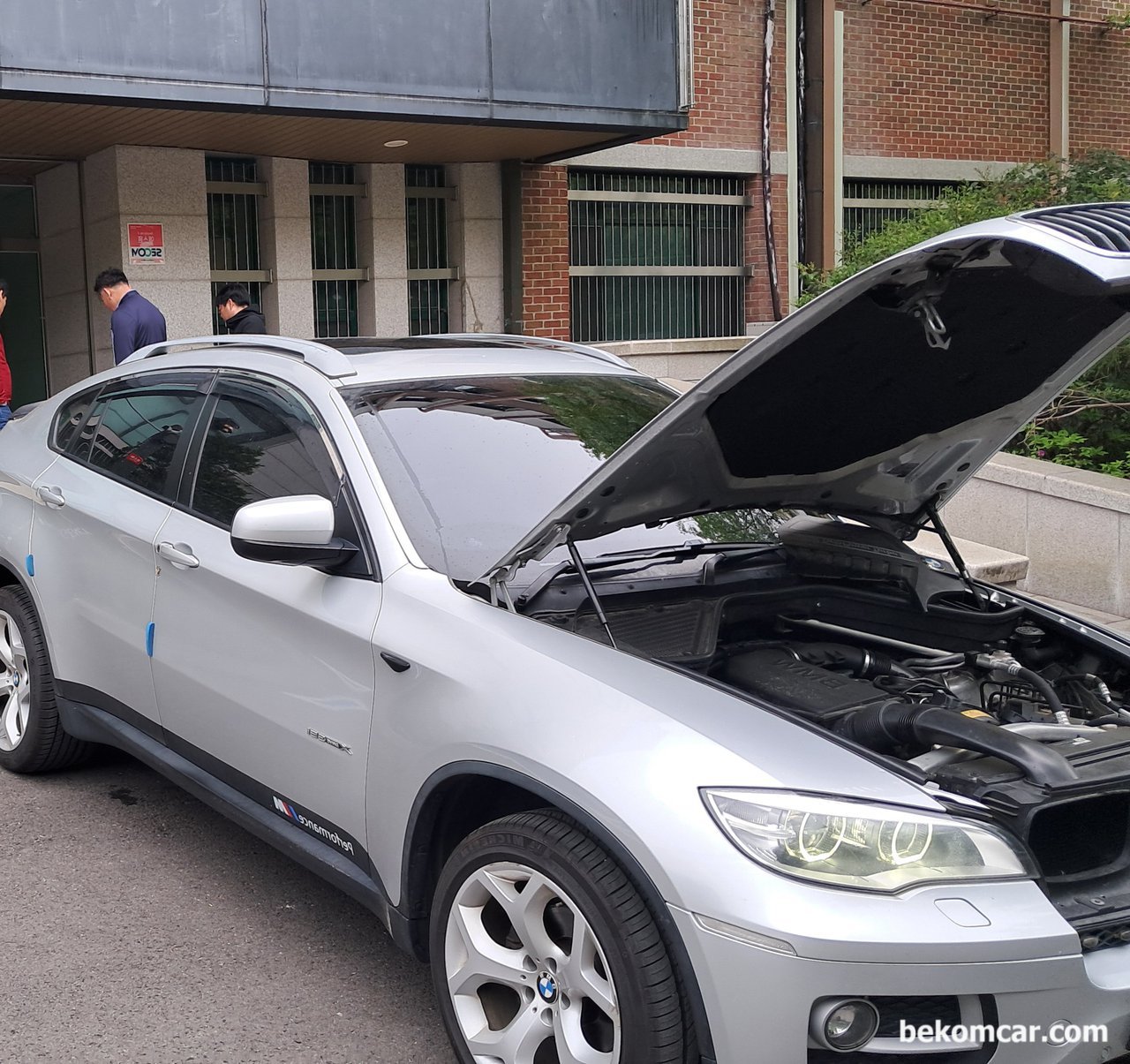

BMW X6 차량이다. 연료저감 및 연비향상 모듈 DCM7000 설치준비를 하고 있다.

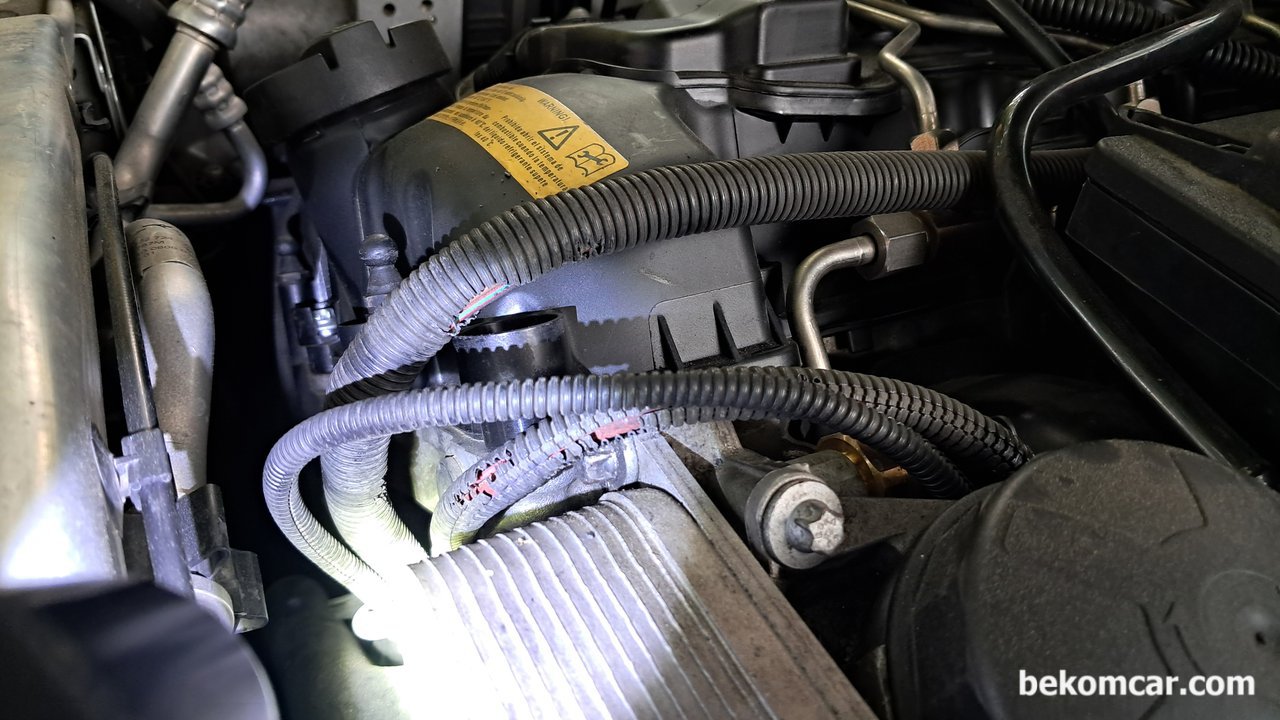

BMW X6 배선 손상발생 지점중 하나인 스터드 부분이다. 볼트나 스크류등의 산 이 있는부분에는 시간이 지나면 하네스 보호튜브 그리고 실제 배선까지 손상이 될 수 있다.

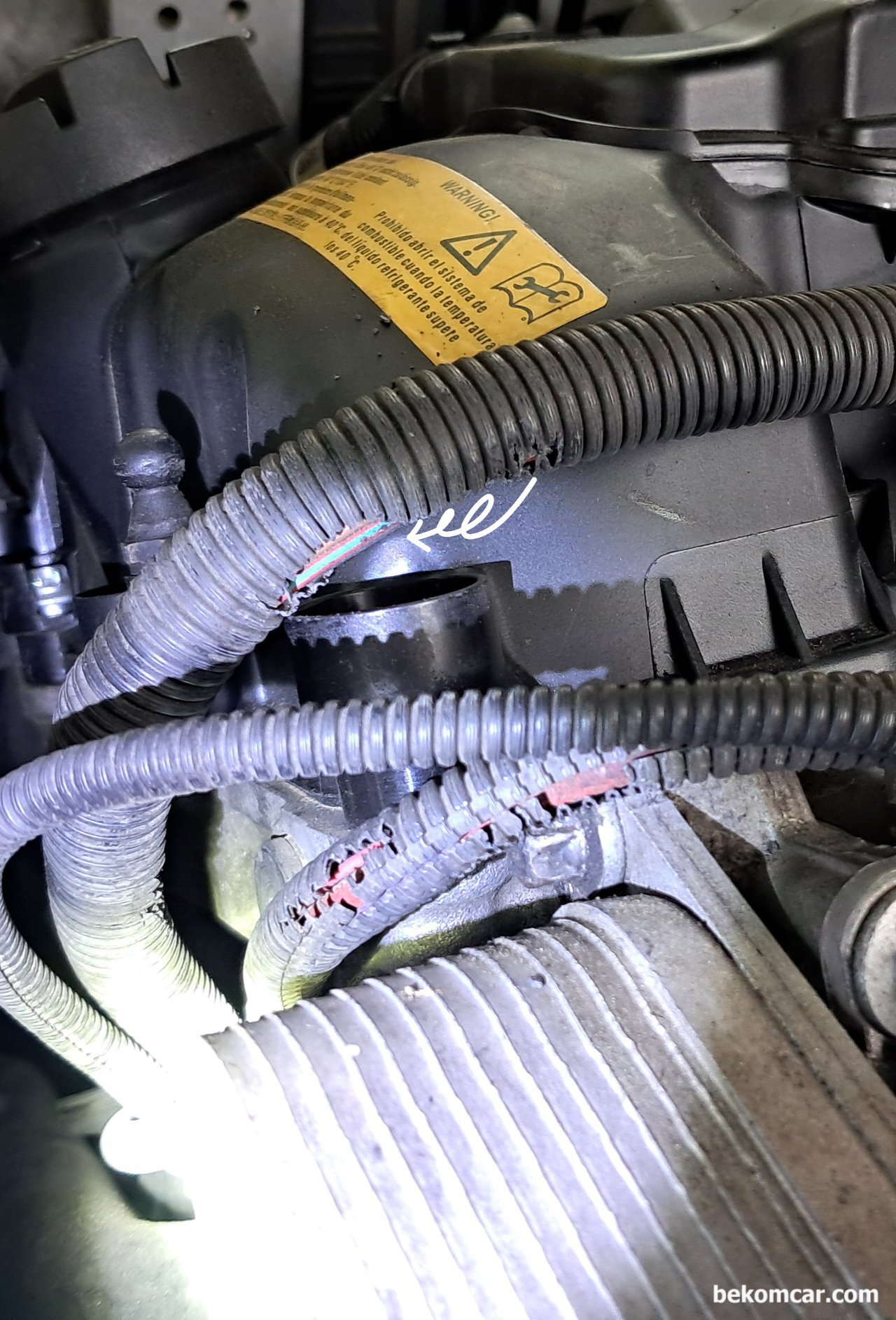

스터드 등 에 닿아 있는곳에 하네스 보호튜브 마모가 확인된다. 엔진룸 배선상태 점검차량은 BMW X6 이다.

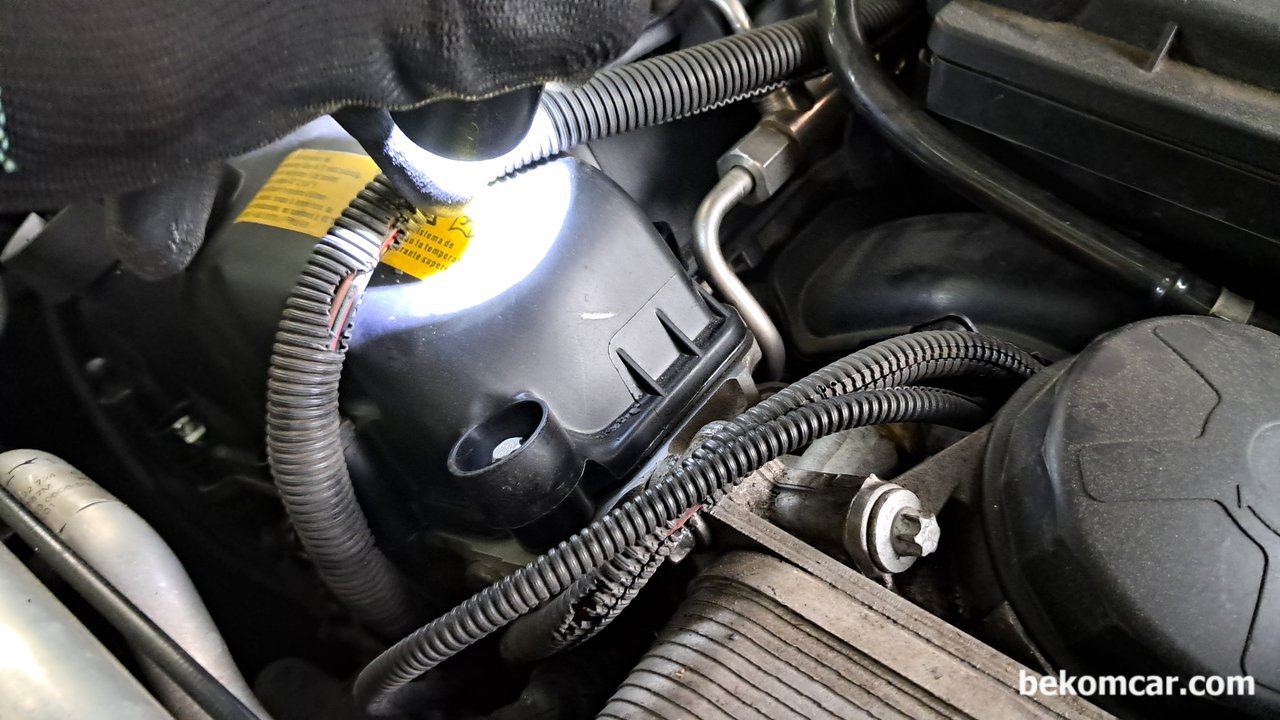

BMW X6 하네스를 자세히 살펴본다. 부비부비 부분 보호튜브에 구멍이 나고 다음번에 배선 손상으로 이어지는 단계임을 확인할 수 있다.
BMW X6 배선 점검사례이다. 전기선 보호 튜브에 구멍이 있다. 작업후 배선 위치를 안전하게 위지시키고 집타이로 얀전하게 고정시켜준다.
