전류프로브 와 릴레이 점퍼사용, 연료펌프상태 파악
간헐적 시동불량, 주행중 시동꺼짐, 출력부족등의 경우 연료펌프 점검도 필요하다. 연료핌프는 육안점검이 힘들다. 그래서 스코프와 엠클램프이용해서 전기신호를 분석한다. 결론적으로 연료펌프 상태가 좋다. 이번에는 연료펌프 릴레이에서 전류를 추출하여 전기신호 파형을 분석했다. 그리고 릴레이 점퍼를 사용했다. 다양한 차종을 지원하는 릴레이 점퍼키트가 있어서 현장에서 매우 유용하게 사용하고 있다. 그리고 릴레이 점퍼키트에는 ON & OFF 스위치 기능도 있으며, AC/DC 전류프로브 사용이 가능하게 와이어링 도 잘 되어 있다. 자동차 전기장치 측정에는 필수적인 장비들이다.

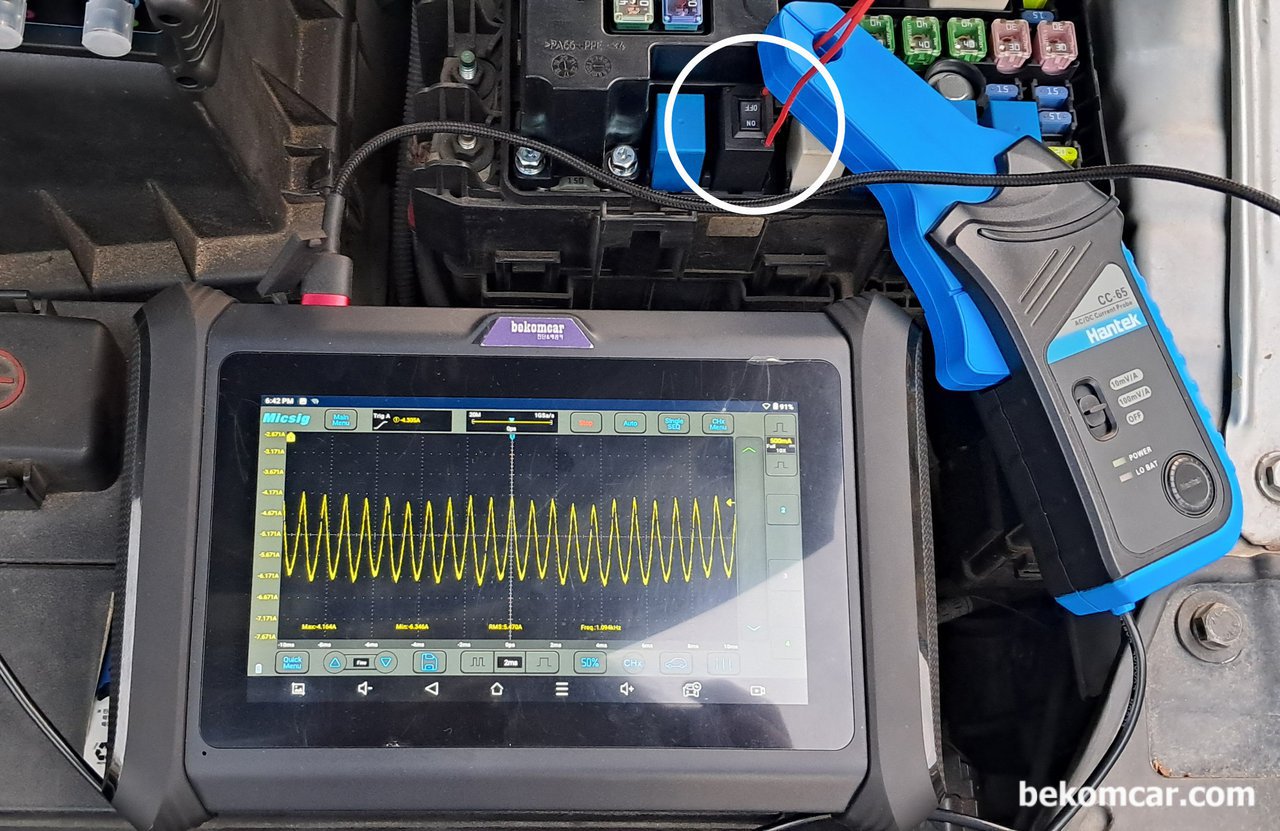

연료펌프 릴레이에서 전류를 추출하여 전기신호 파형을 분석했다. 연료펌프 상태가 매우 좋다. 연료펌프 커뮤테이터 세그먼트와 브러시 접촉도 좋고 파워 및 그라운드 전기도 부식등 없이 안정적으로 공급되고 있다. 사용한 전류프로브는 Hantek CC65 AC/DC전류 프로브이다.

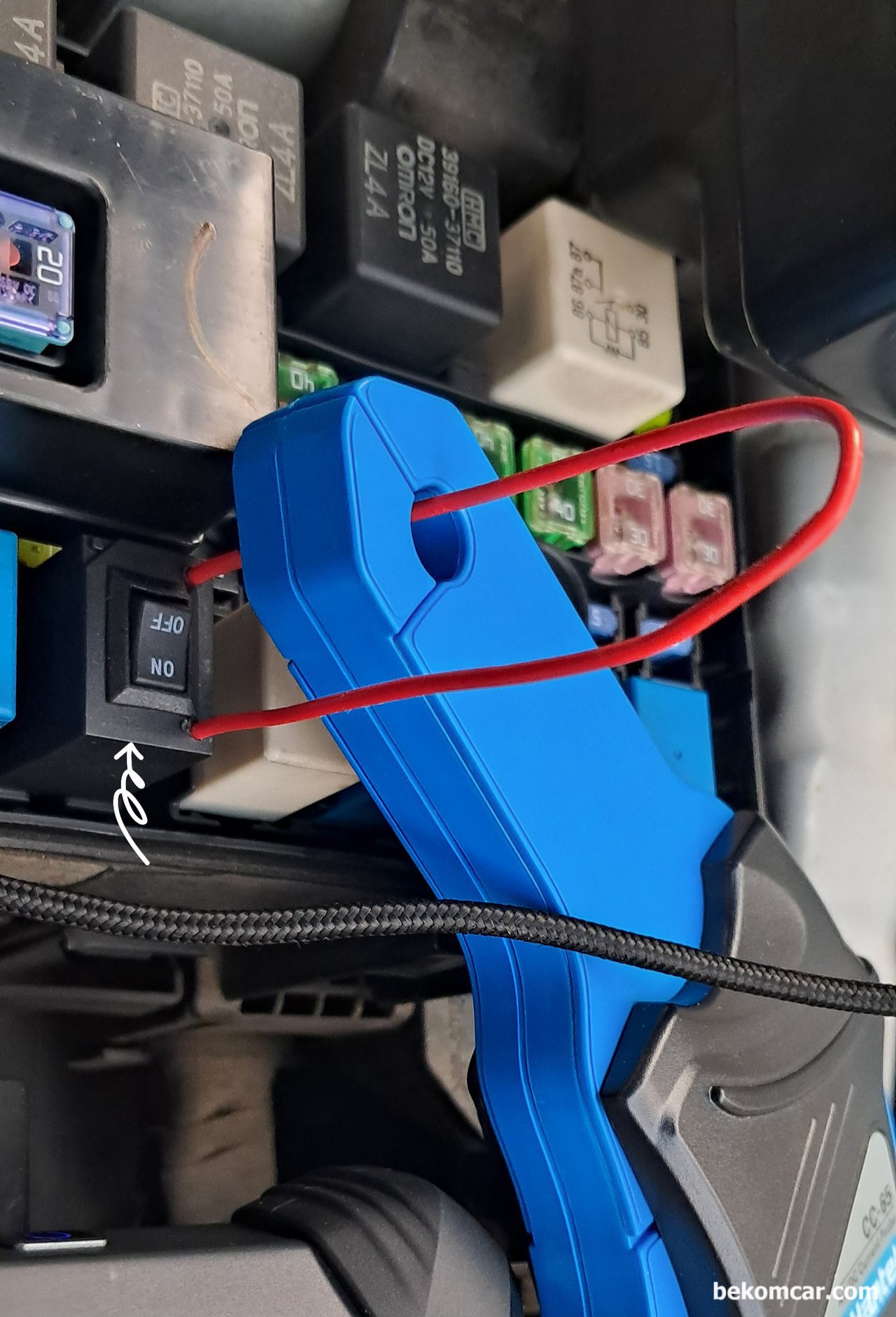

릴레이 점퍼에는 ON & OFF 스위치도 있다. 그래서 사실상 ECM 역할을 할 수 있게끔 되어 있다. 필요시에 직접적으로 로드쪽 (Load Side) 스위치를 작동한다는 것이다. 그리고 전류프로브를 이용하여 전기신호를 분석하는것이다. 가장 쉬우면서도 가장 과학적인 연료펌프 상태 파악하는 방법이다.

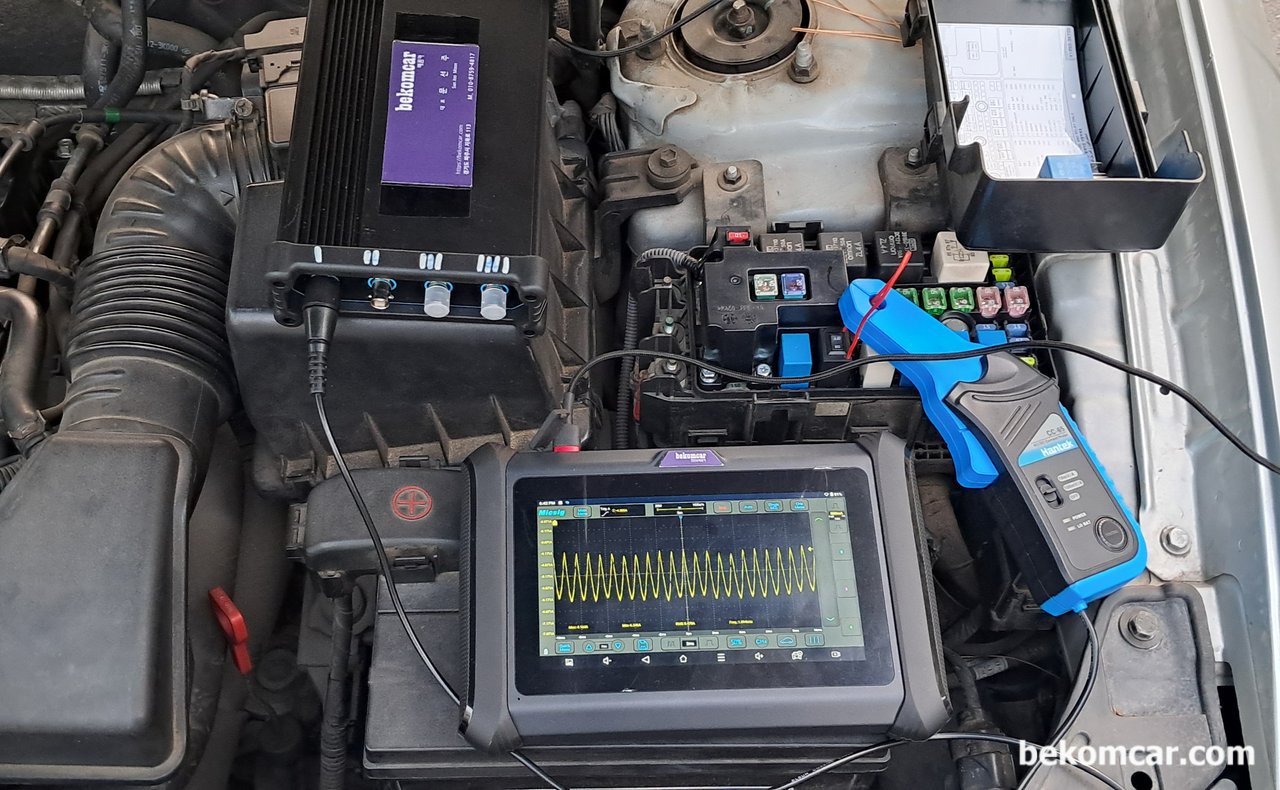

Hantek CC65와 Micsig VATO2004 오실로스코프 와 XTOOL 스캐너를 활용하여 연료펌프 상태를 진단하는 세팅이다. 다행히 연료펌프가 매우 튼튼하게 잘 돌아가고 있다. 당분간 연료압력이나 펌프등 걱정은 하지 않아도 될것같다.
