냉간시 시동지연 혼다 어코드 10세대 2.0T 실린더압축압력센서 파형분석 기록
실린더 압축 압력센서는 엔진 기계적 고장진단의 필수이다. 모든 정비사의 필수 측정 장비이다. 혼다 어코드 10세대 2.0T 차량으로 증상은 냉간시 첫 시동 시에 시동 지연이 있는 경우이다. 시동 지연 원인은 크게 점화시스템, 연료 시스템, 컴퓨터 전장 시스템 및 엔진 기계적 고장으로 구분될 수 있다. 실린더 압축 압력센서 (In Cylinder Pressure Transducer) 파형분석 자료를 기록으로 남긴다. 베콤카는 부조, 실화, 타이밍 등 엔진 정밀진단 서비스를 제공하며 오실로스코프 및 실린더압축압력센서 등을 수입하여 정비사에게 공급하고 있다. 물론 캔 통신 및 엔진 파형분석등 맞춤식 교육도 제공하고 있다.
혼다 어코드 10세대 2.0T 차량으로 증상은 냉간시 첫 시동 시에 시동 지연이 있는 경우이다. 주행시험 실화 분석, 배기 펄스 분석 및 흡기 펄스 분석 등을 통하여 #4번 실린더에서 실화가 확인된다. 추가적인 실린더 압축 압력센서를 이용하여 정밀 분석을 한다. 향후 정비사교육 자료로 활용될 것이다.
크랭킹 상태에서 측정한 #4번 실린더 압축 압력센서 파형이다. 혼다 어코드 10세대 2.0T 차량으로 증상은 냉간시 첫 시동시 시동지연 이 있는 증상이 있다.

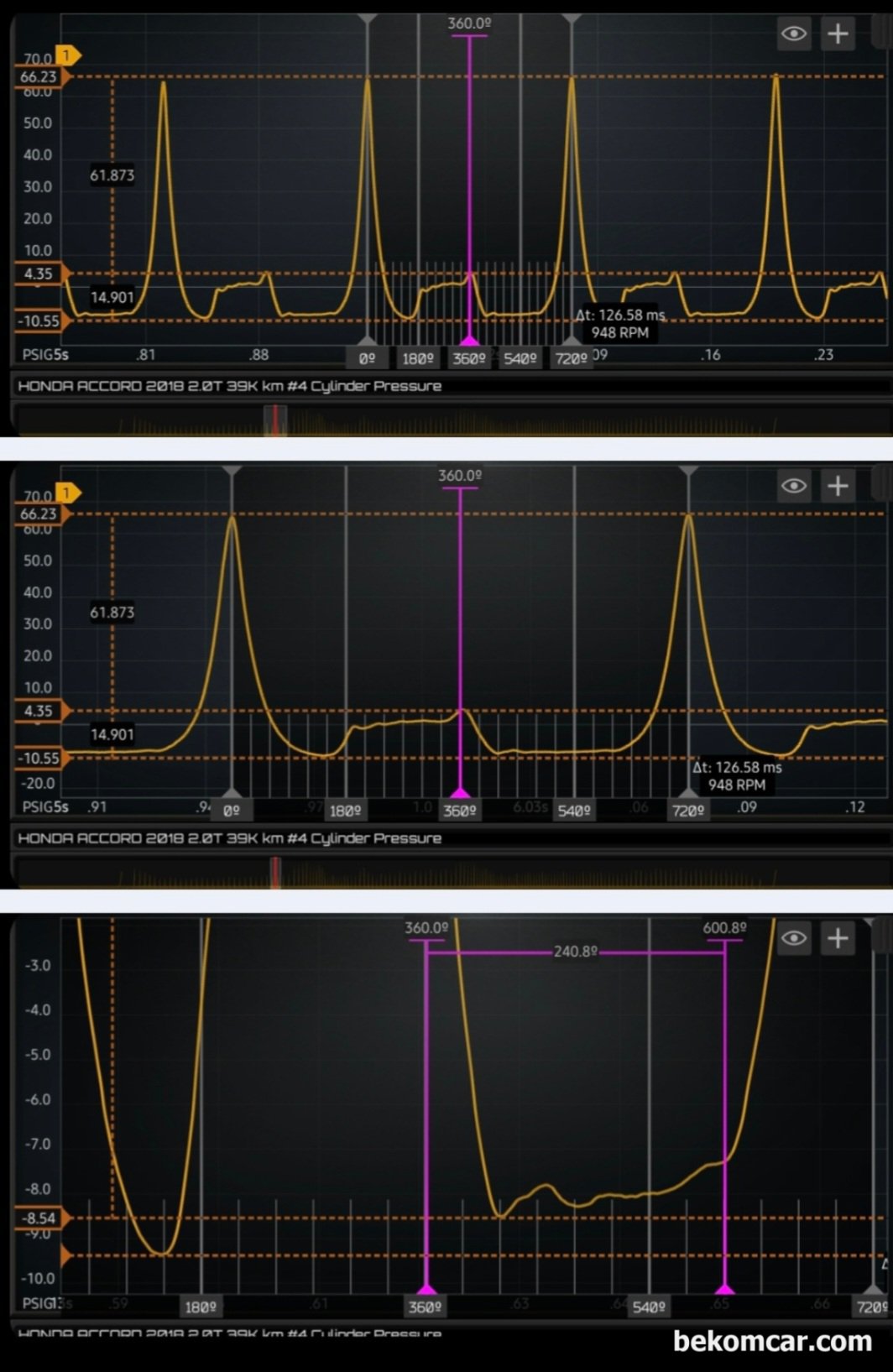

혼다 어코드 10세대 2.0T 차량으로 증상은 냉간시 첫 시동시 시동지연 이 있는 증상이 있다. 시동걸고 아이들시 그리고 급가속과 감속후 회복단계 전체구간의 파형을 분석을 한다. 배기밸브 열리고 닫히는 시점, 흡기밸브 열리고 닫히는 시점 및 압축압력등 전체적인 측면을 분석한다.
시동후 측정한 실린더압축압력센서 파형이다. 항상 여러구간의 파형을 종합적으로 분석하여 진단을 하는것이 더 좋다. 베콤카의 정밀진단 차량은 혼다 어코드 10세대 2.0T 차량이다. 냉간 첫 시동시 시동지연이 있다.
베콤카에서 활용하는 각종 측정장비 이다. 오실로스코프는 HS512Max, 실린더압축압력센서는 ROTKEE PS16, 싱크채널은 LX1 등을 사용하고 있다. 모두 베콤카에서 국내 대리점으로 수입 공급하는 장비들이다.
