연료펌프 파형분석시 참고사항, 르노삼성 SM6 사례
연료펌프 파형분석은 연료펌프모터 고장, 연료필터, 연료호스, 휴즈, 릴레이, 하네스, 코넥터 등 모든 사항을 한번에 진단이 가능한 방법이다. 르노삼성 SM6 연료펌프 파형은 모듈에서 듀티제어 하는 상태로 판단된다. 그래서 파형이 규칙적으로 올라가는 형태를 보여주고 있다. 연료펌프 파형 분석시 참고한다. 사용전류는 약 6.8A에 1분당 회전수는 약 7392RPM으로 연료펌프는 정상작동이다.

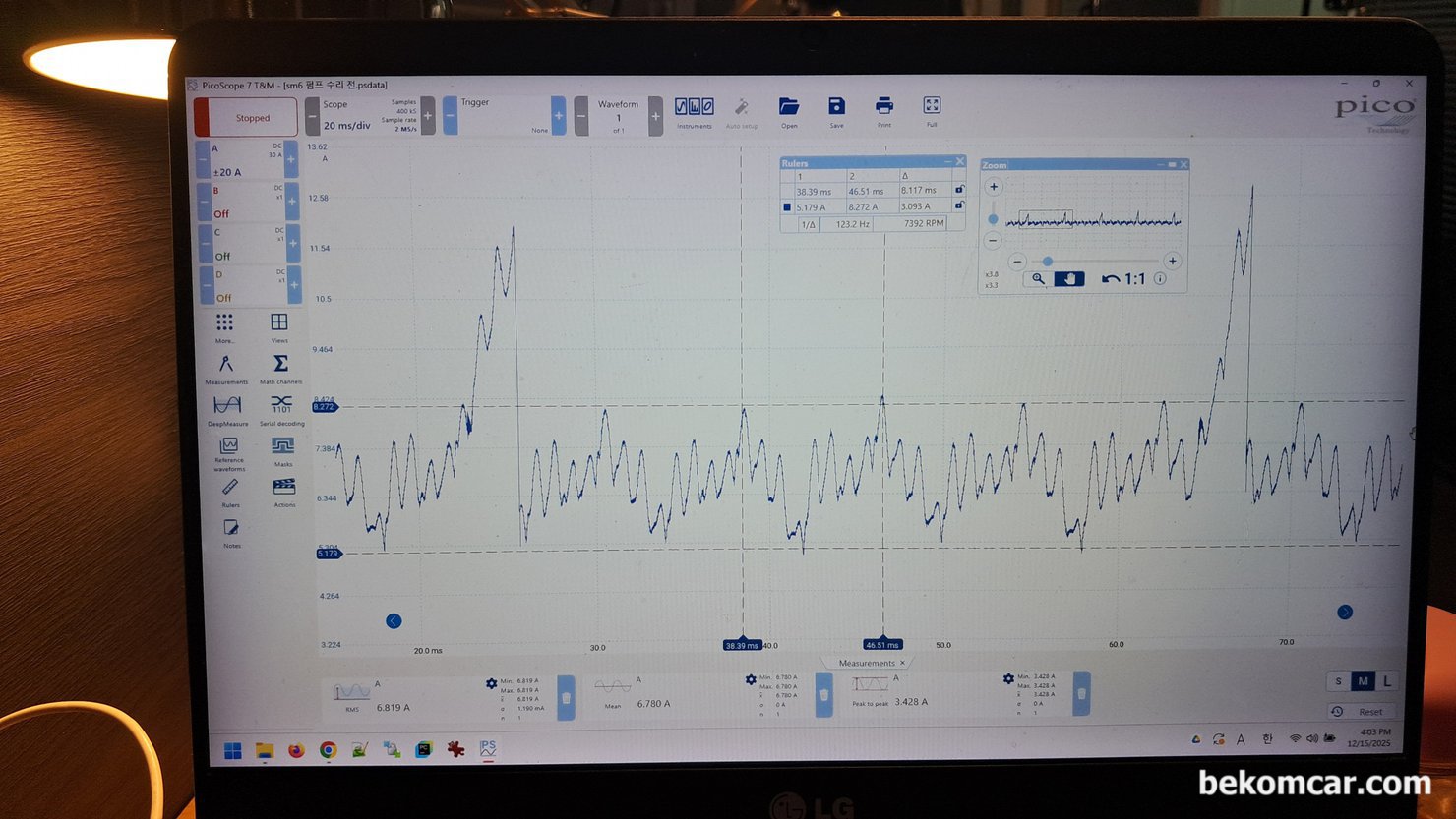

르노삼성 SM6 연료펌프 파형이다. 사용전류는 약 6.8A에 1분당 회전수는 약 7392RPM으로 연료펌프는 정상작동이다. 연료펌프는 8개 세그먼트 를 사용중인데 Vpp 피크전류값의 오르락 내리락 하고 있어, 연료펌프 모터 일부 세그먼트에 이물질이 있는것이 확인되고 있다.

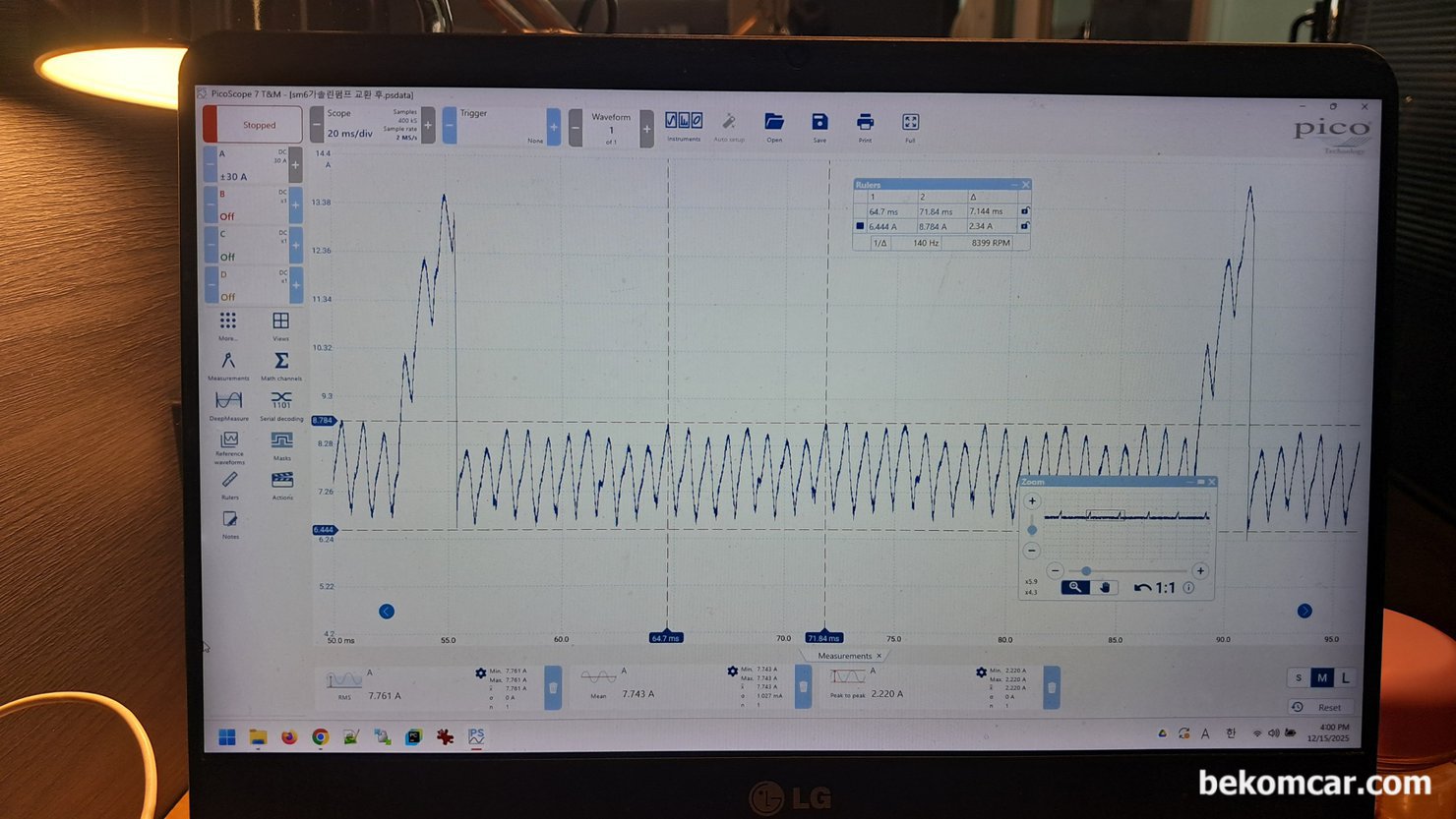

사용전류는 약 7.7A에 1분당 회전수는 약 8399RPM으로 연료펌프는 정상작동이다. 파형의 Vpp 피크값이 일정하고 짝꿍 세그먼트간 전류가 일정하게 측정되고 있다. 교환후의 연료펌프 상태는 훨씬 더 좋아진것이 확인되고 있다.

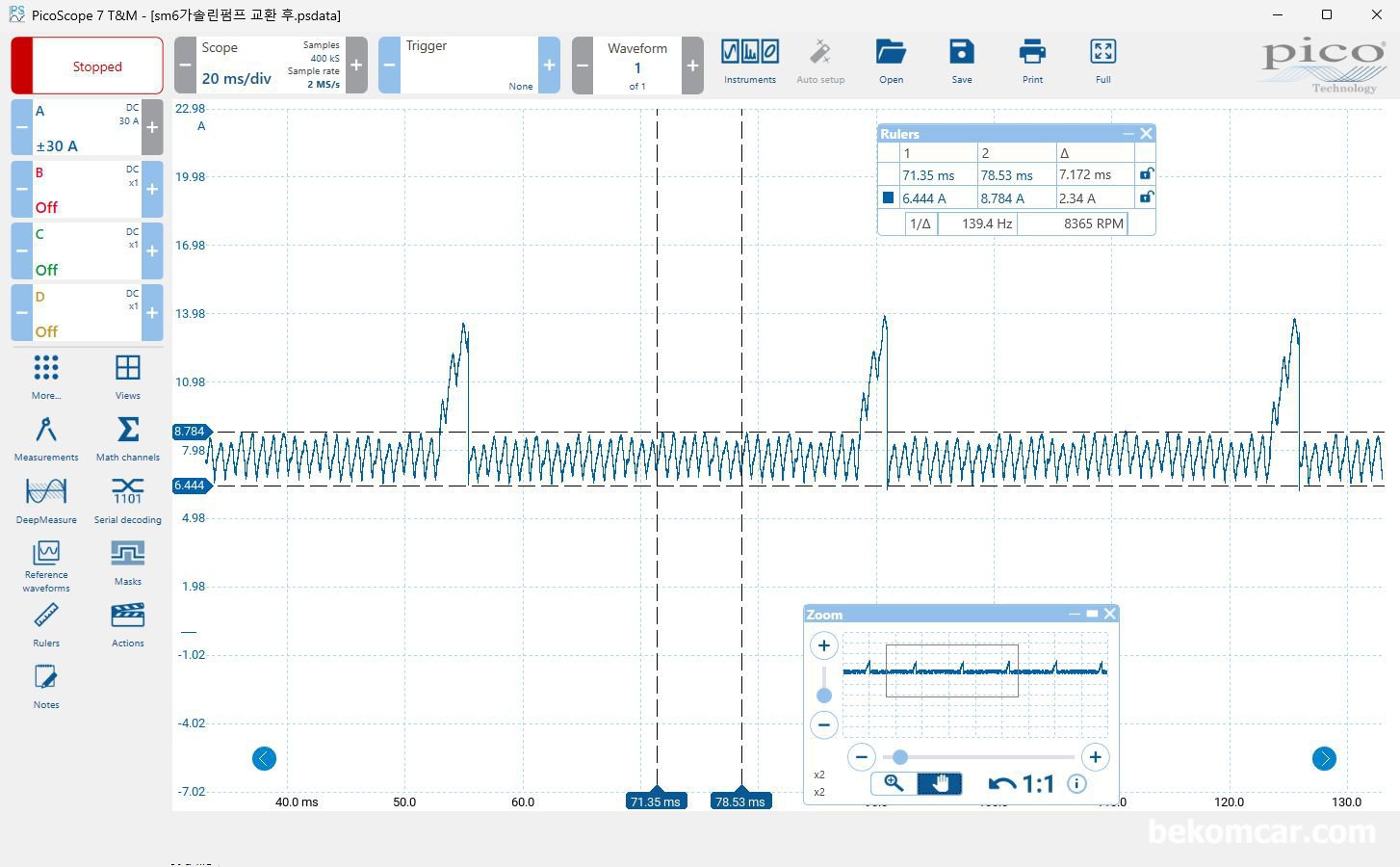

르노삼성 SM6 연료펌프 파형이다. 연료펌프 모터 한 바퀴 돌 때에는 정상적인 파형이다. 그런데 5번째 부터는 8개 세그먼트중 4개에서 사용 전류가 올라가면서 13.7A까지 올라가는 파형이다.
